Пилотные гидролинии (C-1) — HITACHI ZX280LC-HCME

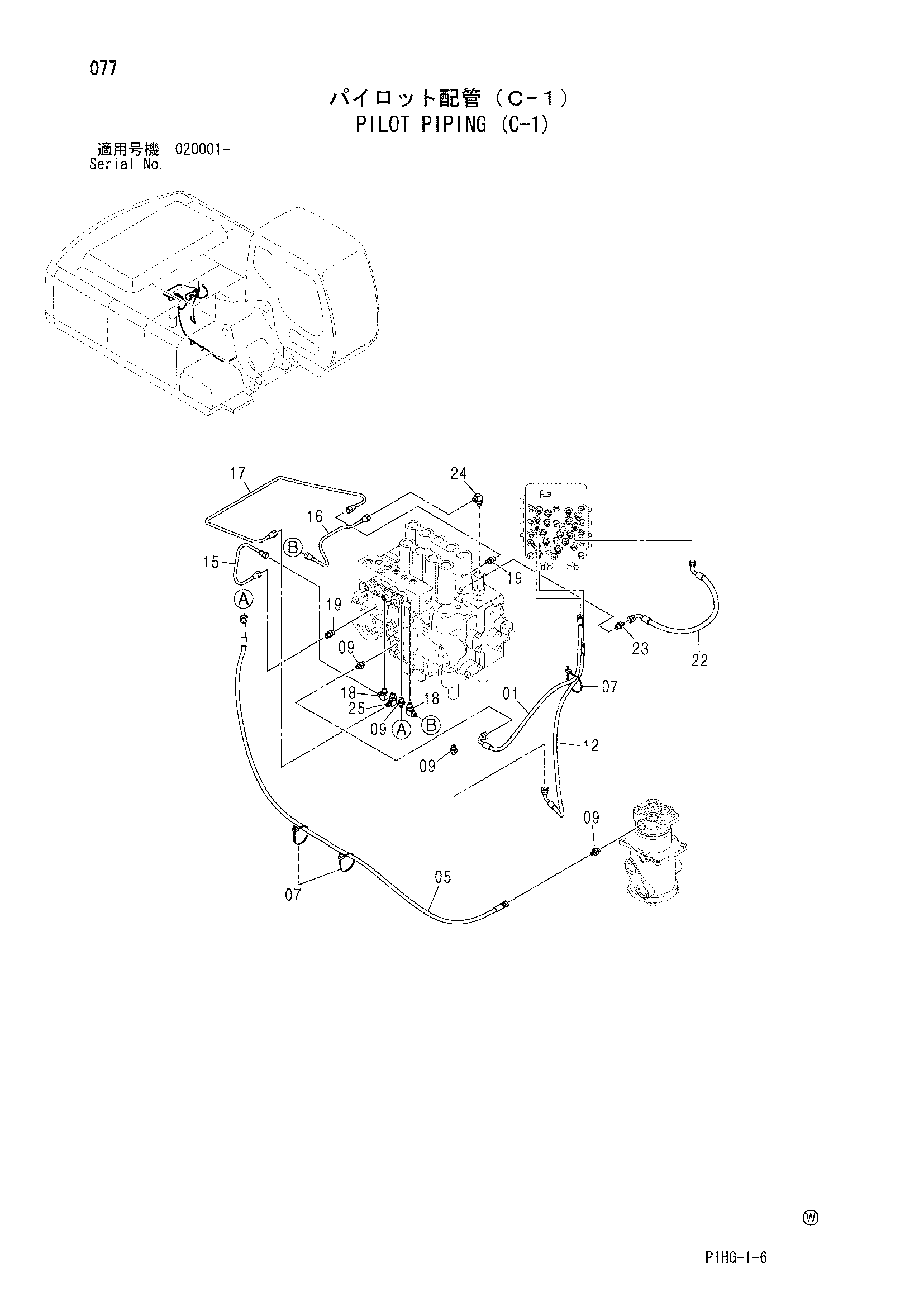

Заводская схема «Пилотные гидролинии (C-1)» для HITACHI ZX280LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4427111 | Пластиковый шланг (SK) | 1 |
| 05 | 4437938 | Пластиковый шланг (SI) | 1 |
| 07 | 4055312 | Ленточный зажим | 3 |
| 09 | A852122 | Адаптер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4435036 | Пластиковый шланг | 1 |
| 15 | 4452044 | Трубка | 1 |
| 16 | 4452045 | Трубка | 1 |
| 17 | 3091679 | Трубка | 1 |
| 18 | 4293950 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4255304 | Штуцер трубки | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4488663 | Шланг | 1 |
| 23 | A852122 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4293950 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4293950 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
