NPK общий трубопроводы (гидромолот, гидроножницы)<270> — HITACHI ZX280LC-HCME

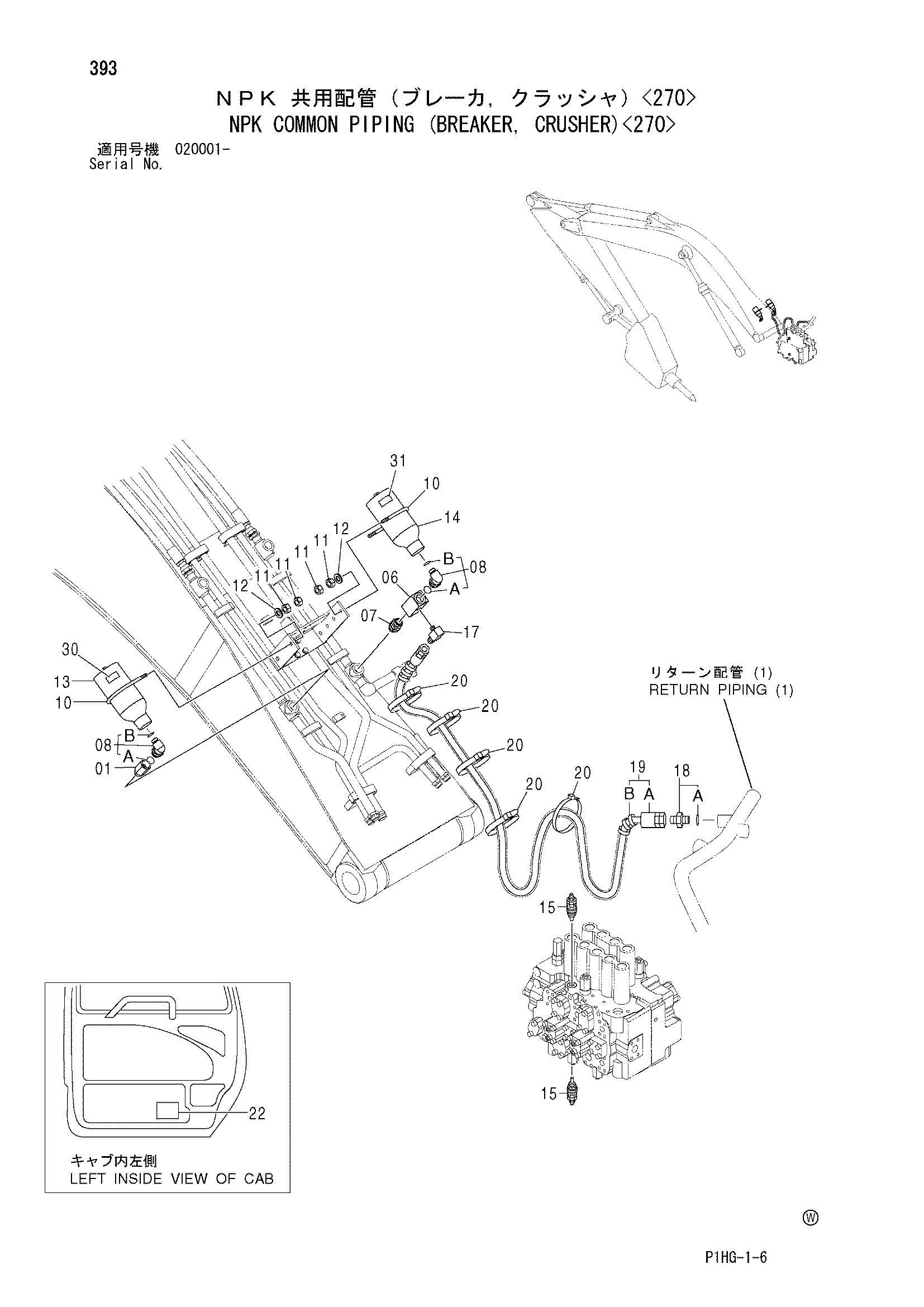

Заводская схема «NPK общий трубопроводы (гидромолот, гидроножницы)<270>» для HITACHI ZX280LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4436651 | Адаптер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4448255 | Запорный клапан | 1 |
| 07 | 4436616 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 2 |
| 08 | 4463307 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 08B | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4208961 | U-образный болт | 2 |
| 11 | J950012 | Гайка | 8 |
| 12 | A590112 | Плоская шайба | 4 |
| 13 | 4461979 | Гидроаккумулятор | 1 |
| 14 | 4461977 | Гидроаккумулятор | 1 |
| 15 | 4309832 | Предохранительный клапан | 2 |
| 17 | 4154656 | Угловой штуцер | 1 |
| 18 | 4200468 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 9154764 | Шланг в сборе | 1 |
| 19A | 4209795 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 5 |
| 20 | 4055312 | Ленточный зажим | 6 |
| 22 | 4301976 | Информационная табличка | 1 |
| 22 | 4301978 | Информационная табличка | 1 |
| 30 | 4464935 | Информационная табличка | 1 |
| 31 | 4464934 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
