Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(2P-BOOM) — HITACHI ZX280LC-HCME

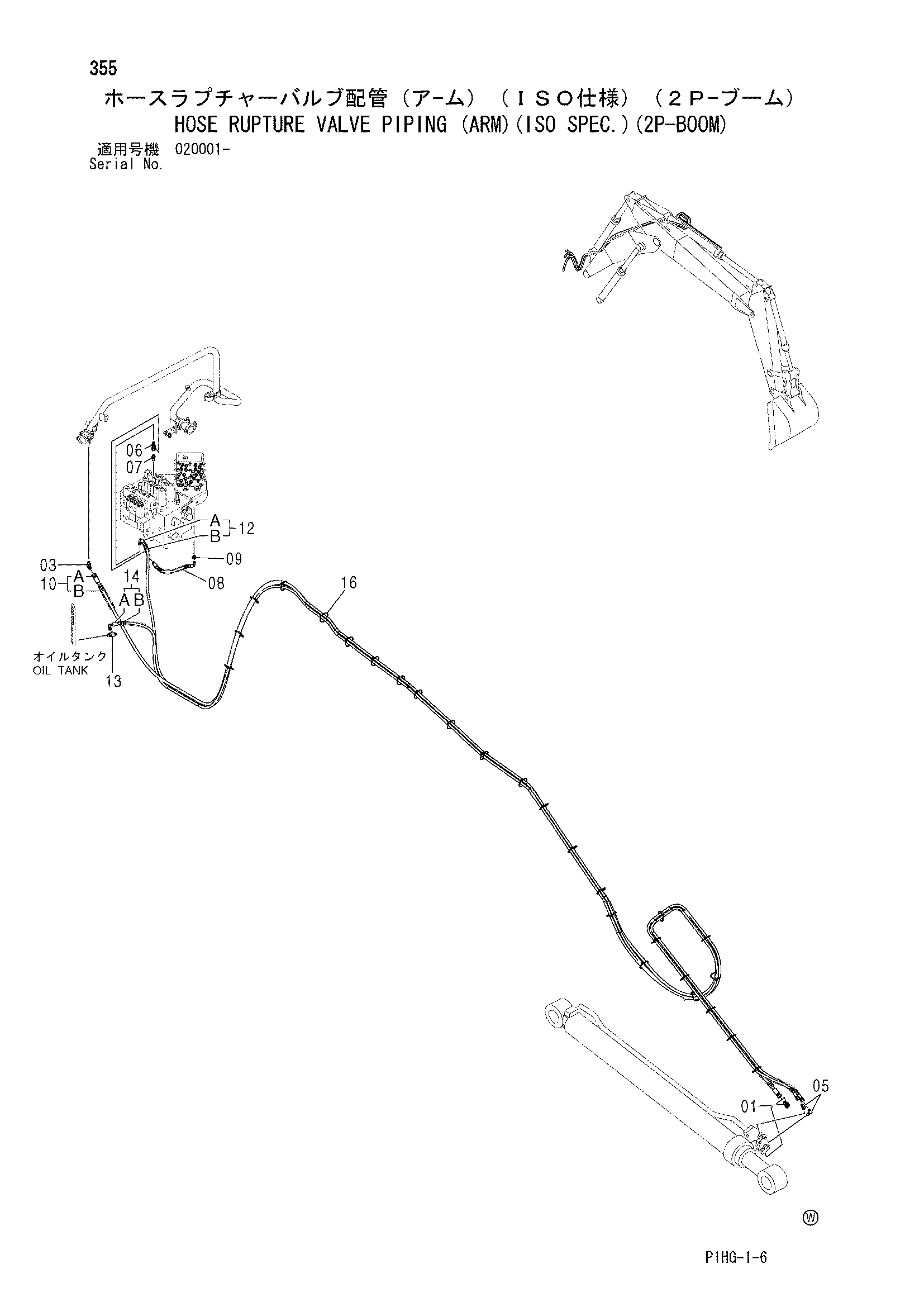

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(2P-BOOM)» для HITACHI ZX280LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852334 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4246672 | Соединительный штуцер | 1 |
| 07 | 4202422 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4436264 | Шланг | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 9240072 | Шланг в сборе | 1 |
| 10A | 4621277 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 21 |
| 12 | 9198611 | Шланг в сборе | 1 |
| 12A | 4450467 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 20 |
| 13 | A852433 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 9198611 | Шланг в сборе | 1 |
| 14A | 4450467 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 20 |
| 16 | 4055312 | Ленточный зажим | 26 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
