Основные гидролинии (2) — HITACHI ZX280LC-HCME

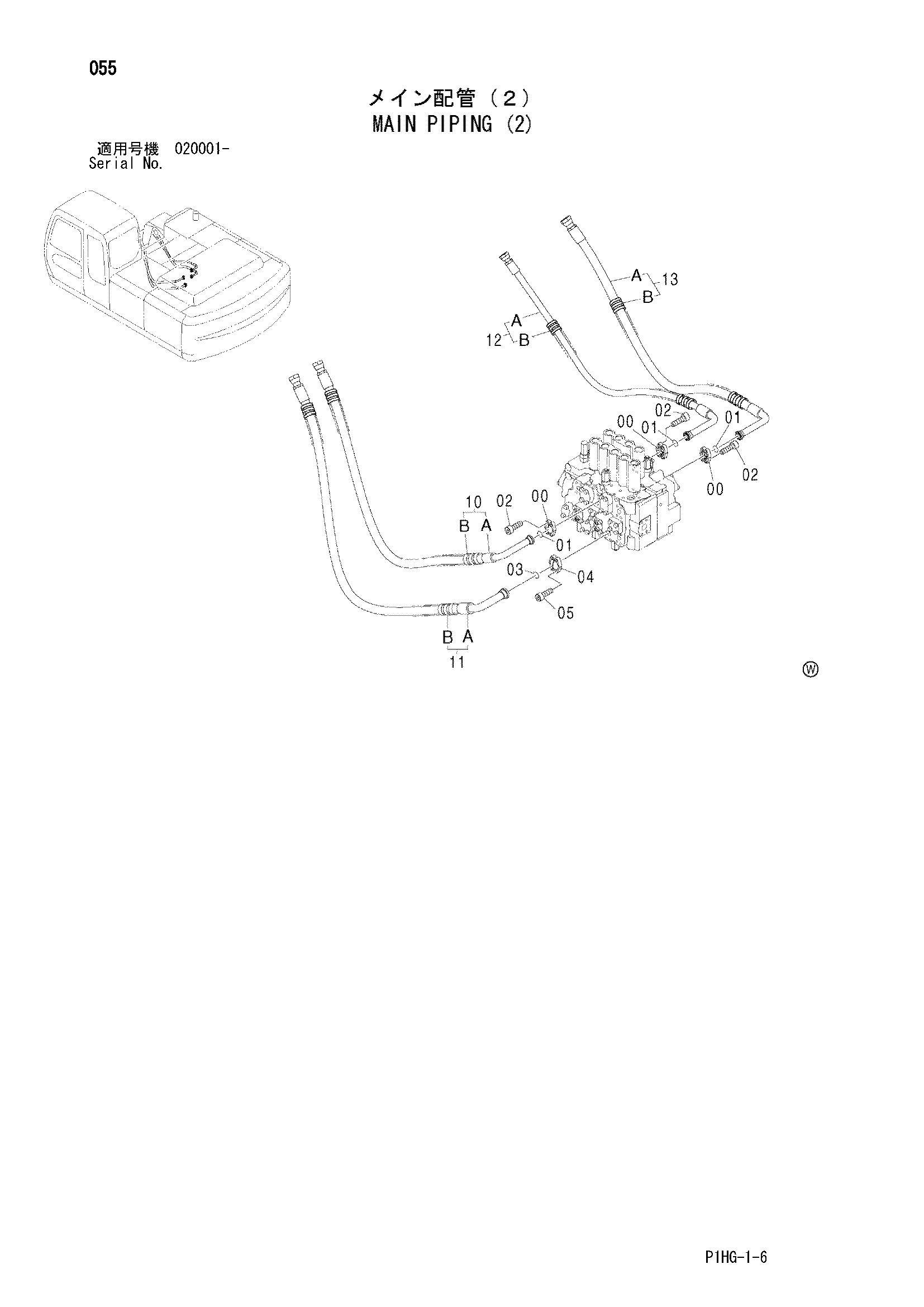

Заводская схема «Основные гидролинии (2)» для HITACHI ZX280LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 6 |
| 01 | 971489 | Уплотнительное кольцо | 3 |
| 02 | J781030 | Болт с внутренним шестигранником | 12 |
| 03 | 966993 | Уплотнительное кольцо | 1 |
| 04 | 962453 | Разъёмный фланец | 2 |
| 05 | J781030 | Болт с внутренним шестигранником | 4 |
| 10 | 9199749 | Шланг в сборе | 1 |
| 10A | 4438866 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 2 |
| 11 | 9199873 | Шланг в сборе | 1 |
| 11A | 4447099 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 3 |
| 12 | 9209641 | Шланг в сборе | 1 |
| 12A | 4410314 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 3 |
| 13 | 9209638 | Шланг в сборе | 1 |
| 13A | 4438866 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
