Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.) — HITACHI ZX280LC-HCME

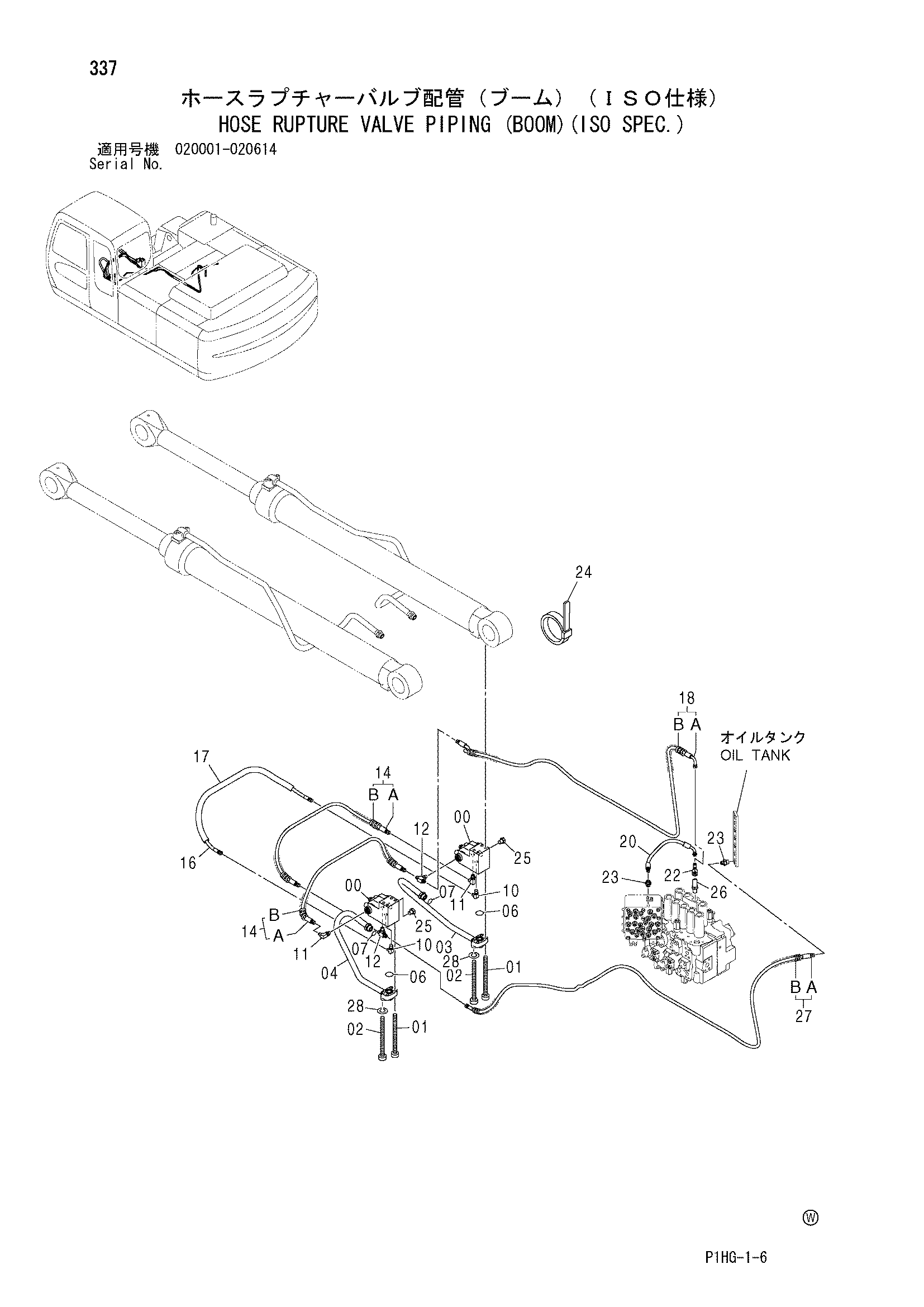

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение.)» для HITACHI ZX280LC-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4486031 замена: 4486032 | Удерживающий клапан | 2 |
| 00 | 4486032 | Удерживающий клапан | 2 |
| 01 | J781212 | Болт с внутренним шестигранником | 4 |
| 02 | J781214 | Болт с внутренним шестигранником | 4 |
| 03 | 8083327 | Трубка | 1 |
| 04 | 8083328 | Трубка | 1 |
| 06 | A811035 | Уплотнительное кольцо | 2 |
| 07 | 4187308 | Уплотнительное кольцо | 2 |
| 10 | A852322 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852523 | Тройник | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9198370 | Шланг в сборе | 2 |
| 14A | 4449883 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 2 |
| 16 | 4449886 | Шланг | 1 |
| 17 | 4131307 | Защита шланга | 1 |
| 18 | 9198371 | Шланг в сборе | 1 |
| 18A | 4449887 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 6 |
| 20 | 4436254 | Шланг | 1 |
| 22 | 4246672 | Соединительный штуцер | 1 |
| 23 | A852133 | Адаптер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4055312 | Ленточный зажим | 12 |
| 25 | 4435299 | Пробка | 2 |
| 25A | 4506416 | Уплотнительное кольцо | 1 |
| 26 | 4208913 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 9206433 | Шланг в сборе | 1 |
| 27A | 4462306 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 7 |
| 28 | 495841 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
