Дренажные трубопроводы — HITACHI ZX280LC-AMS

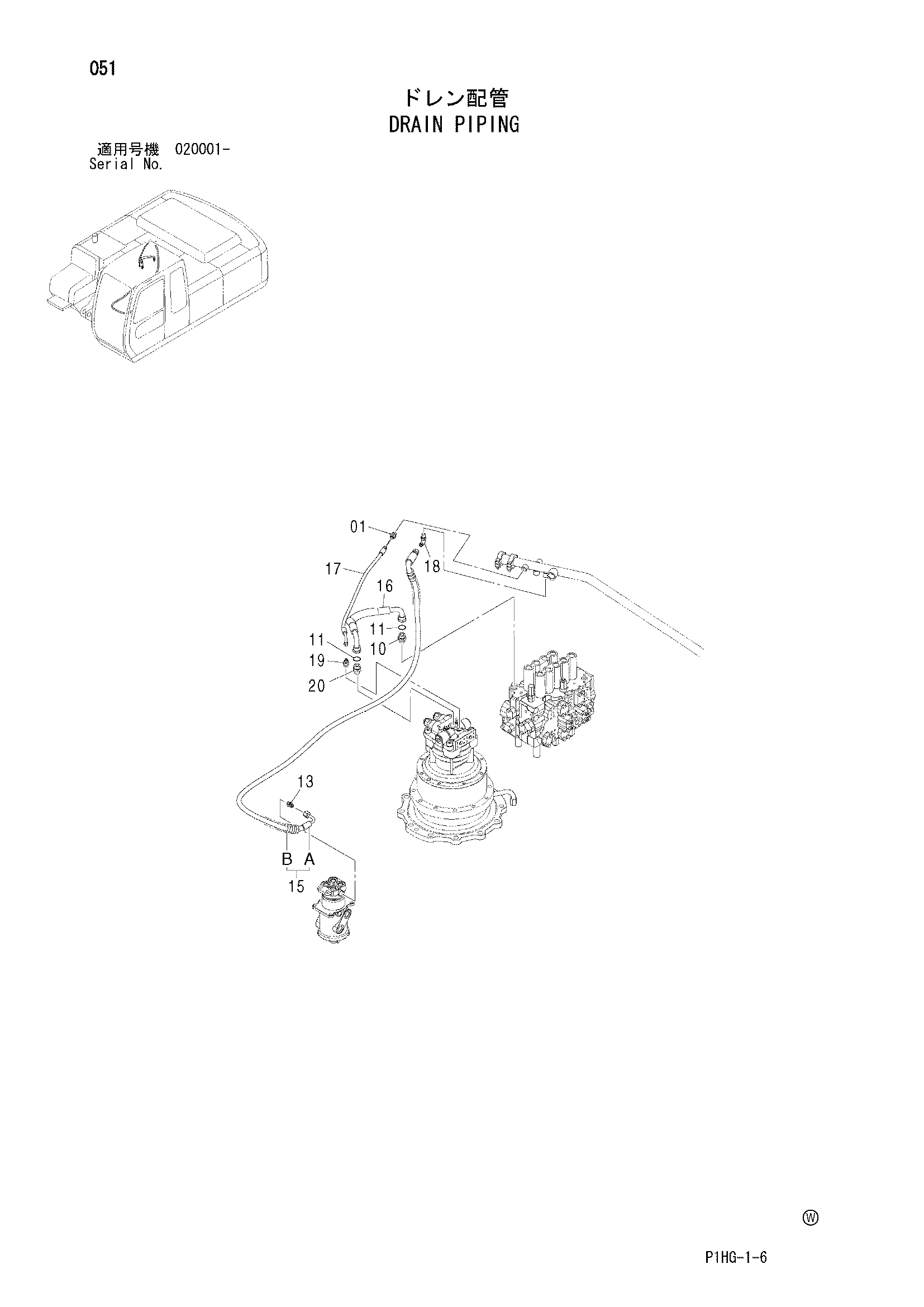

Заводская схема «Дренажные трубопроводы» для HITACHI ZX280LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A853168 замена: 4189601 | Адаптер | 1 |
| 10 | 4189601 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 13 | A852134 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9199986 | Шланг в сборе | 1 |
| 15A | 4313443 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 3 |
| 16 | 4453018 | Шланг | 1 |
| 17 | 4448946 | Шланг | 1 |
| 18 | A852234 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852133 замена: A852143 | Адаптер | 1 |
| 19A | 4509180 замена: A852143 | Уплотнительное кольцо | 1 |
| 19 | A852143 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A853168 замена: A853188 | Адаптер | 1 |
| 20A | 4506424 замена: A853188 | Уплотнительное кольцо | 1 |
| 20 | A853188 | Адаптер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
