Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<280> — HITACHI ZX280LC-AMS

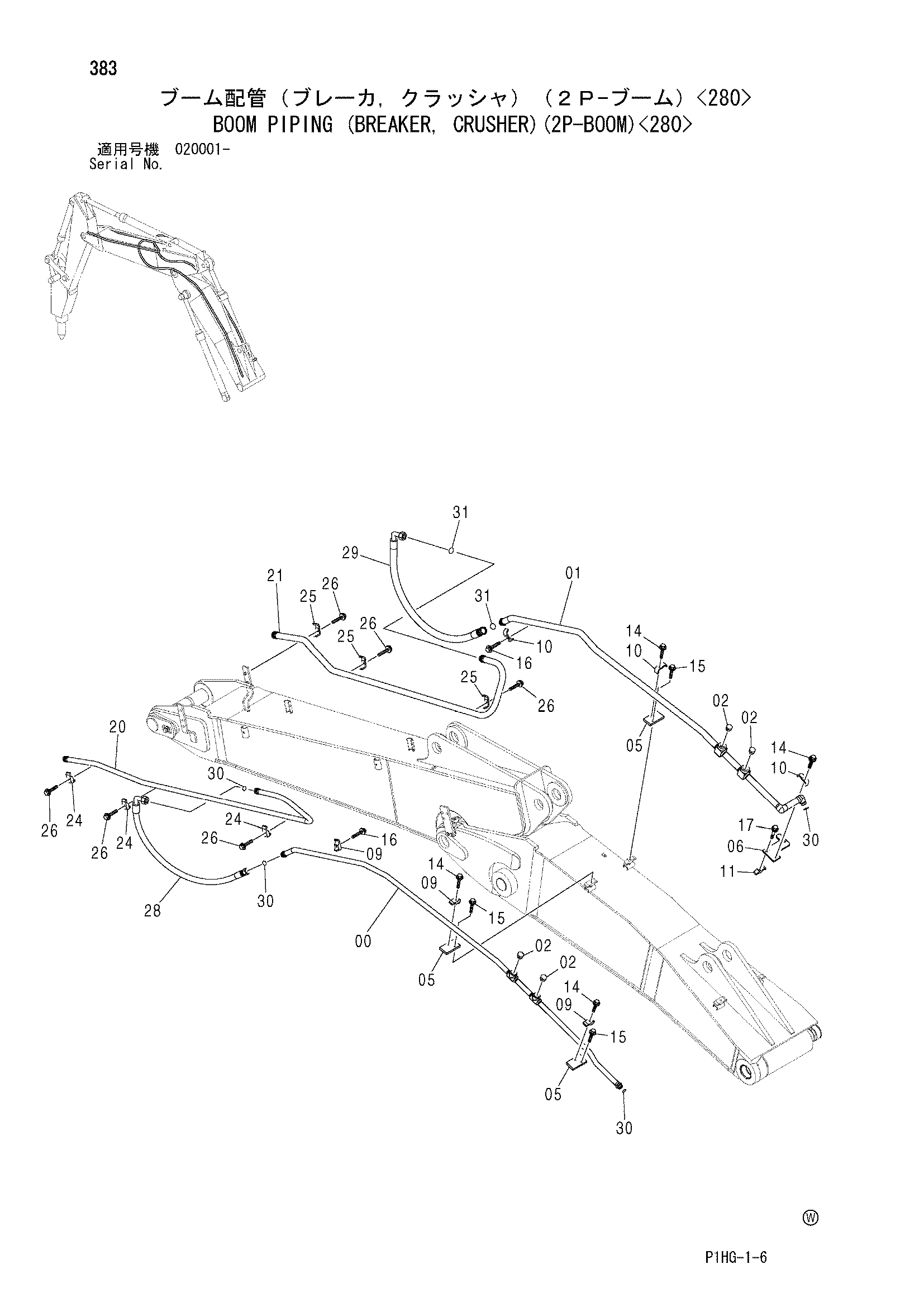

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<280>» для HITACHI ZX280LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7045370 | Трубка | 1 |
| 01 | 7045371 | Трубка | 1 |
| 02 | A885008 | Пробка | 4 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4601862 | Кронштейн | 3 |
| 06 | 9760557 | Кронштейн | 1 |
| 09 | 4190127 | Хомут трубки | 3 |
| 10 | 4053698 | Хомут трубки | 3 |
| 11 | 4153488 | Хомут трубки | 1 |
| 14 | J011270 | Болт с шайбой | 4 |
| 14 | J271270 замена: J901270 | Болт с шайбой | 4 |
| 15 | J011280 | Болт с шайбой | 3 |
| 15 | J271280 замена: J901280 | Болт с шайбой | 3 |
| 16 | J011275 | Болт с шайбой | 2 |
| 16 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 17 | J021270 | Болт с шайбой | 2 |
| 17 | J271270 замена: J901270 | Болт с шайбой | 2 |
| 20 | 8094367 | Трубка | 1 |
| 21 | 8094368 | Трубка | 1 |
| 24 | 4190127 | Хомут трубки | 3 |
| 25 | 4053698 | Хомут трубки | 3 |
| 26 | J011270 | Болт с шайбой | 6 |
| 26 | J271270 замена: J901270 | Болт с шайбой | 6 |
| 28 | 4623300 | Шланг | 1 |
| 29 | 4623294 | Шланг | 1 |
| 30 | 4187328 | Уплотнительное кольцо | 4 |
| 31 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
