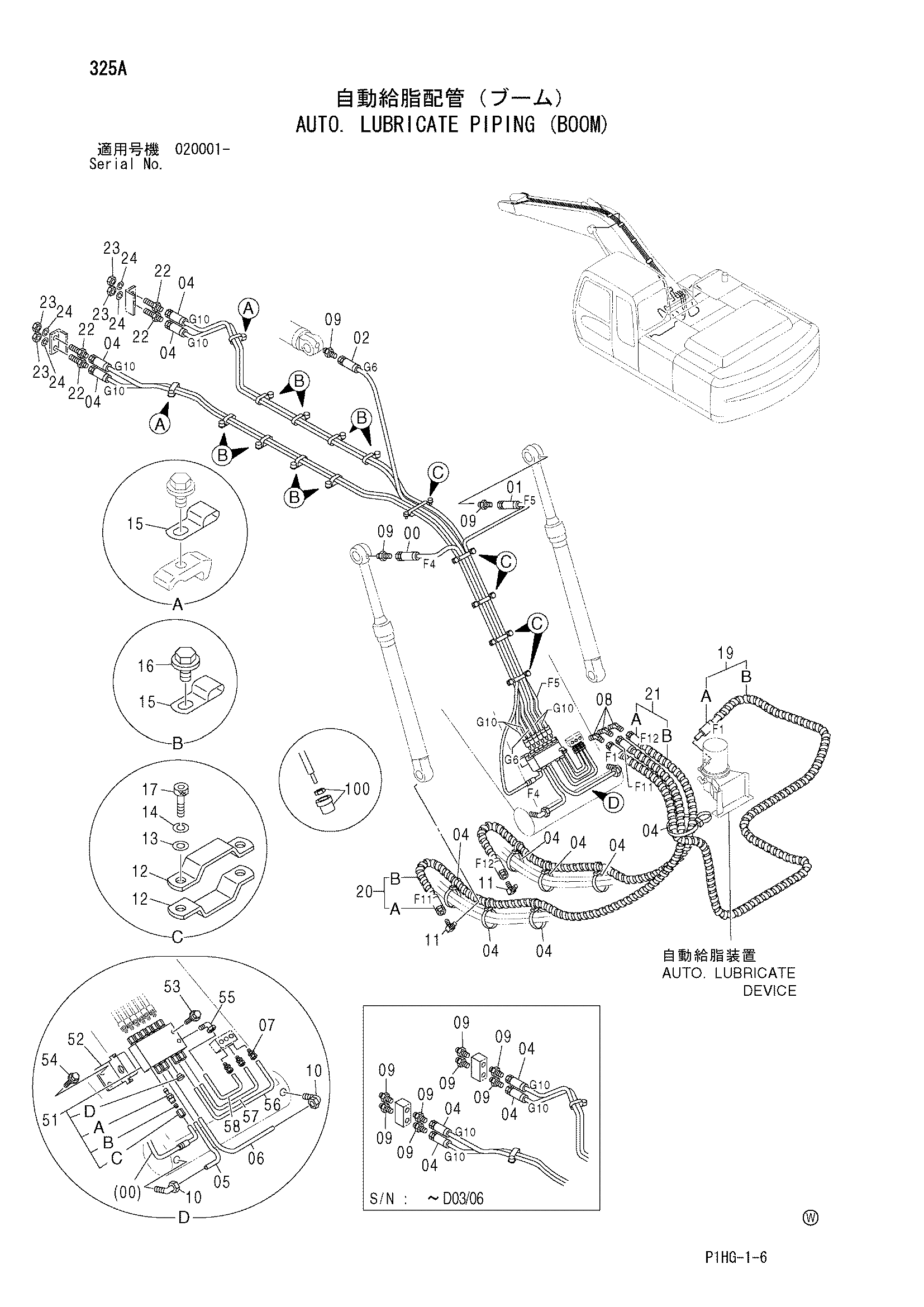

Автоматический. трубопроводы системы смазки (стрела) — HITACHI ZX280LC-AMS
Заводская схема «Автоматический. трубопроводы системы смазки (стрела)» для HITACHI ZX280LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4374425 | Пластиковый шланг (F4) | 1 |
| 01 | 4374426 | Пластиковый шланг (F5) | 1 |
| 02 | 4374908 | Пластиковый шланг (G6) | 1 |
| 03 | 4374912 | Пластиковый шланг (G10) | 4 |
| 03 | 4619480 | Пластиковый шланг (G10) | 4 |
| 04 | 4373212 | Ленточный зажим | 7 |
| 05 | 4374268 | Трубка | 1 |
| 06 | 4374264 | Трубка | 1 |
| 07 | 4352673 | Штуцер трубки | 3 |
| 08 | 4154655 | Угловой штуцер | 3 |
| 09 | 4154651 | Адаптер | 11 |
| 09 | 4154651 | Адаптер | 3 |
| 10 | 4352674 | Штуцер трубки | 2 |
| 11 | 4298746 | Угловой штуцер | 2 |
| 12 | 4367283 | Хомут шланга | 10 |
| 13 | A590106 | Плоская шайба | 10 |
| 14 | A590906 | Пружинная шайба | 10 |
| 15 | 4192018 | Зажим | 10 |
| 16 | J271016 | Болт с шайбой | 8 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J780620 | Болт с внутренним шестигранником | 10 |
| 19 | 9154113 | Шланг в сборе | 1 |
| 19A | 4374424 | Шланг (F1) | 1 |
| 19B | 4327293 | Защитный кожух | 6 |
| 20 | 9205807 | Шланг в сборе | 1 |
| 20A | 4461123 | Шланг (F11) | 1 |
| 20B | 4327293 | Защитный кожух | 5 |
| 21 | 9205808 | Шланг в сборе | 1 |
| 21A | 4461124 | Шланг (F12) | 1 |
| 21B | 4327293 | Защитный кожух | 4 |
| 22 | 4248117 | Адаптер | 4 |
| 23 | 4209198 | Гайка | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 51 | 4369423 | Клапан | 1 |
| 51A | 4612349 | Клапан | 11 |
| 51B | 4612351 | Втулка | 11 |
| 51C | 4612352 | Гайка | 11 |
| 51D | 4612353 | Пробка | 1 |
| 52 | 4361320 | Хомут | 1 |
| 53 | J260640 | Болт с шайбой | 2 |
| 53A | J900640 | Болт | 1 |
| 53B | A590106 | Плоская шайба | 1 |
| 54 | J271020 | Болт с шайбой | 2 |
| 54A | J901020 | Болт | 1 |
| 54B | A590106 | Плоская шайба | 1 |
| 55 | 4352674 | Штуцер трубки | 1 |
| 56 | 4374260 | Трубка | 1 |
| 57 | 4374259 | Трубка | 1 |
| 58 | 4374255 | Трубка | 1 |
| 100 | 4364387 | Штуцер трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
