Основные гидролинии (гидромолот, гидроножницы)<280> — HITACHI ZX280LC-AMS

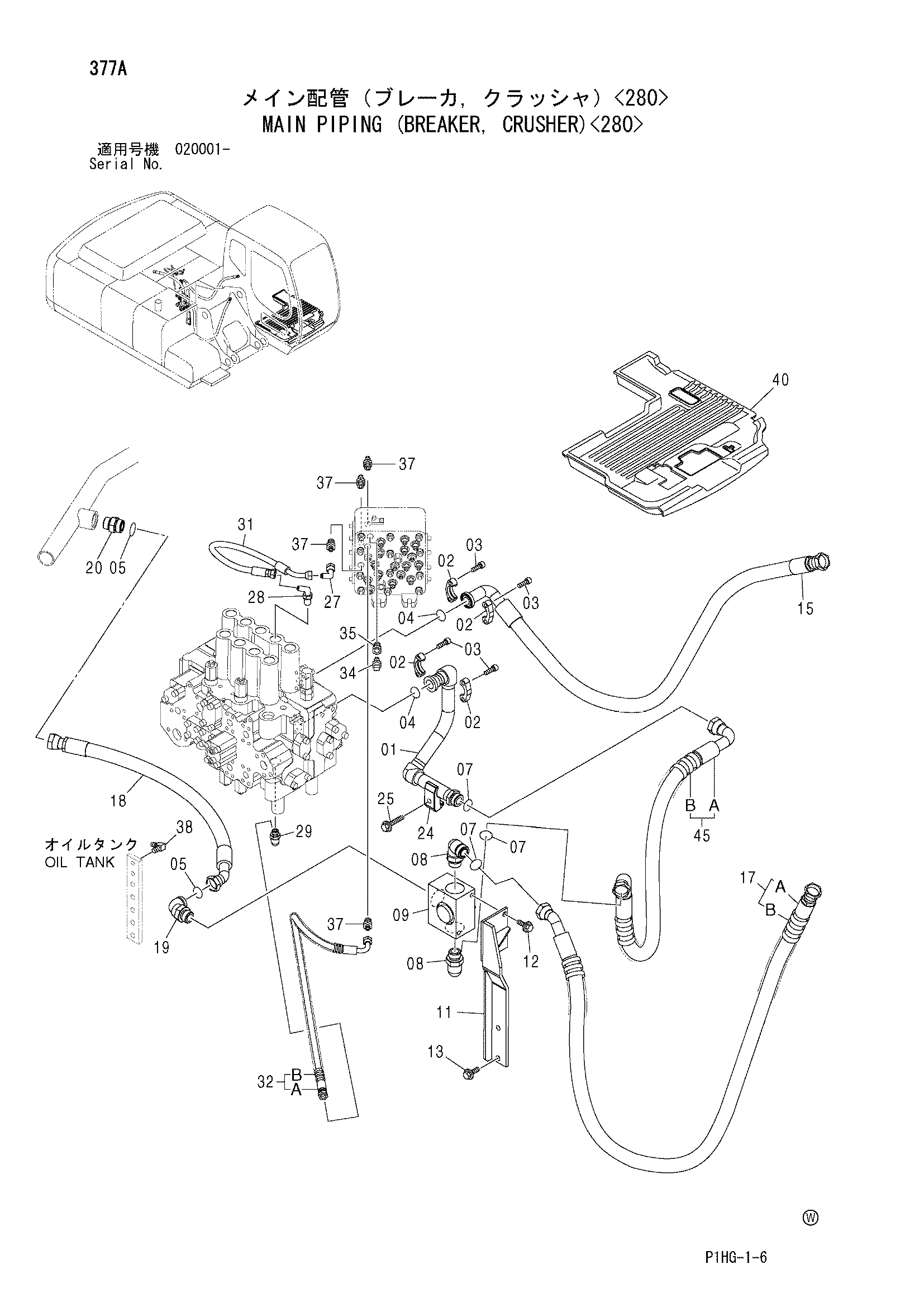

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)<280>» для HITACHI ZX280LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8079794 | Трубка | 1 |
| 02 | 962453 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | 4187328 | Уплотнительное кольцо | 3 |
| 08 | A853388 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4455599 | Клапан селектор | 1 |
| 11 | 8080530 | Кронштейн | 1 |
| 12 | J011230 | Болт с шайбой | 2 |
| 12 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 13 | J021235 | Болт с шайбой | 2 |
| 13 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 15 | 4468515 | Шланг | 1 |
| 17 | 9234722 | Шланг в сборе | 1 |
| 17A | 4393372 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 4 |
| 18 | 4612679 | Шланг | 1 |
| 19 | A853380 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | A853180 | Адаптер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4190127 | Хомут трубки | 1 |
| 25 | J011275 | Болт с шайбой | 1 |
| 25 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 27 | 4239976 | Унион S | 1 |
| 28 | 4208913 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852333 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4448064 | Шланг | 1 |
| 32 | 9197276 | Шланг в сборе | 1 |
| 32A | 4448043 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 2 |
| 34 | 4436535 | Датчик давления | 1 |
| 35 | 4263446 | Переходник S | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852133 | Адаптер | 4 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A852322 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 3096609 | Коврик пола | 1 |
| 45 | 9241985 | Шланг в сборе | 1 |
| 45A | 4617477 | Шланг | 1 |
| 45B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
