Сиденье стойка [STD] — HITACHI ZX280LC-AMS

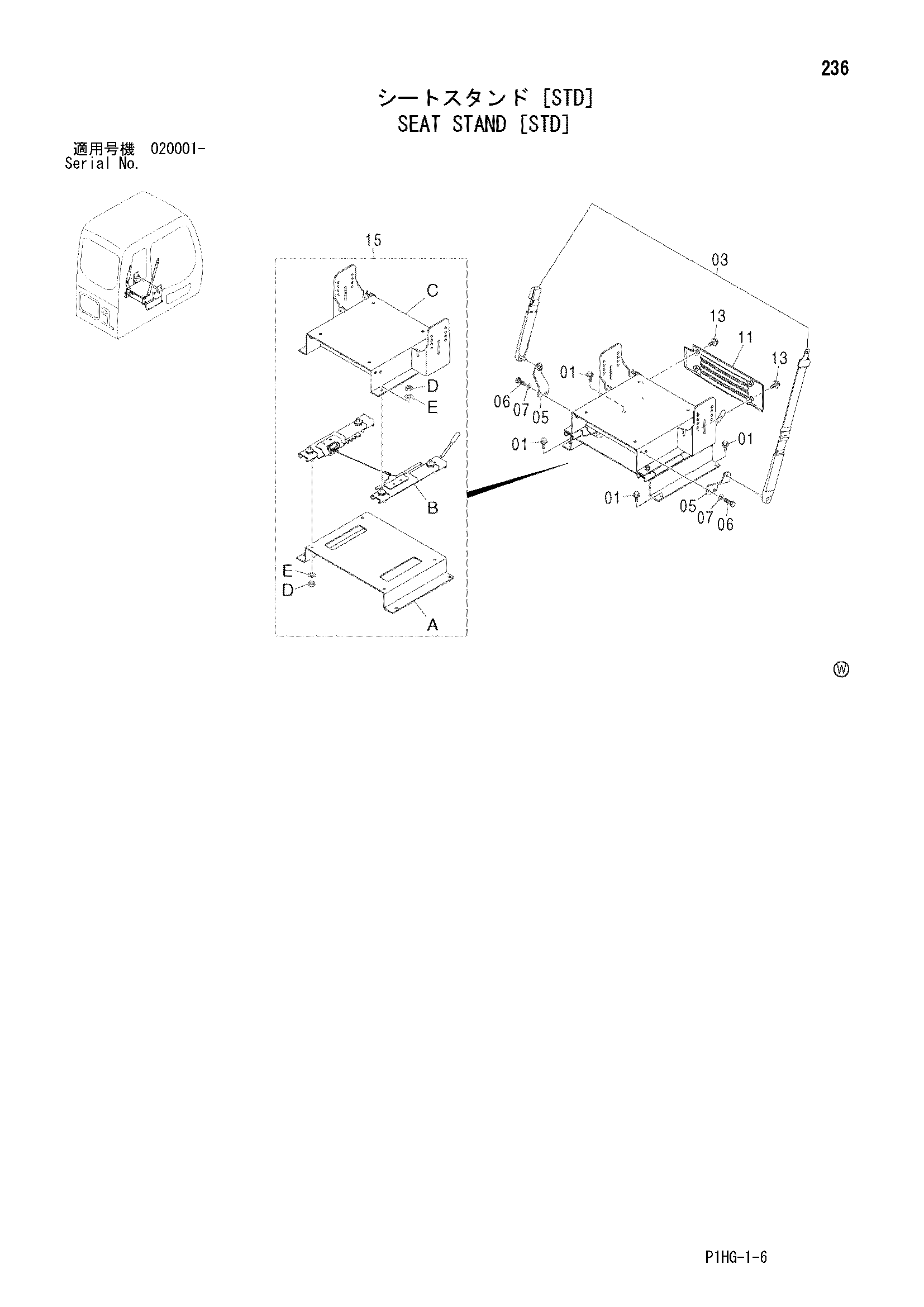

Заводская схема «Сиденье стойка [STD]» для HITACHI ZX280LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье стойка [STD] HITACHI ZX280LC-AMS](/catalog-drawings/31/31008831-0634-4ea6-81fc-cd40a52430cc.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011025 | Болт с шайбой | 4 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 03 | 4319875 | Сиденье ремень | 1 |
| 05 | 8065061 | Кронштейн | 2 |
| 06 | 4235232 | Болт | 4 |
| 07 | J219167 | Пружинная шайба | 4 |
| 11 | 4445703 | Крышка | 1 |
| 13 | J680616 | Винт с шайбой | 4 |
| 14 | 4280359 | Зажим | 2 |
| 15 | 9191421 | Водило в сборе | 1 |
| 15A | 3089486 | Стойка | 1 |
| 15B | 4405128 | Ползун | 1 |
| 15C | 7038582 | Водило | 1 |
| 15D | J952010 | Гайка | 8 |
| 15E | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
