Гидроцилиндр рукояти (моноблочный стрела) — HITACHI ZX280LC-AMS

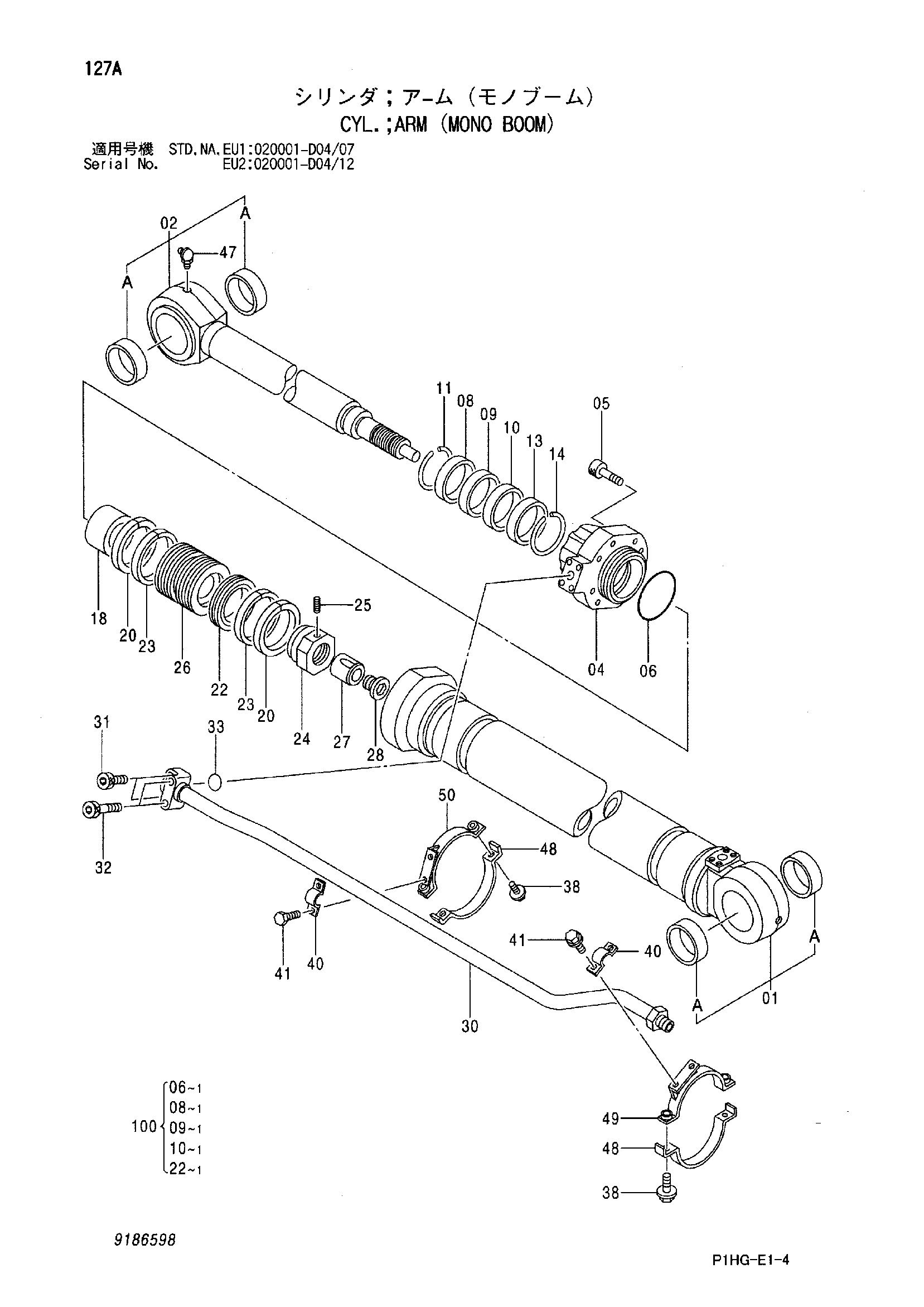

Заводская схема «Гидроцилиндр рукояти (моноблочный стрела)» для HITACHI ZX280LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9186598 замена: 9206323	Гидроцилиндр рукояти	1
	(9206323)	Гидроцилиндр рукояти	1
01	7039259 замена: 9206353	Труба гидроцилиндра	1
01	(9206353)	Труба гидроцилиндра	1
01A	4397790	Втулка	2
02	7037662	Шток поршня	1
02A	4397790	Втулка	2
04	1027949	Головка гидроцилиндра	1
05	M342480	Болт с внутренним шестигранником	8
06	4380144	Уплотнительное кольцо	1
08	4348207	Пылезащитное уплотнение	1
09	4375666	Уплотнение	1
10	4375663	Кольцо	1
11	4369509	Стопорное кольцо	1
13	4272963	Втулка	1
14	4267139	Стопорное кольцо	1
18	3088602	Кольцо амортизатор	1
20	4185247	Кольцо тефлон	2
22	4375664	Уплотнительное кольцо	1
23	4194621	Износостойкое кольцо	2
24	3063060	Гайка	1
25	4201806	Установочный винт	1
26	3052364	Поршень	1
27	3083091	Кольцо амортизатор	1
28	4387203	Пробка	1
30	8053093	Трубка	1
31	M341245	Болт с внутренним шестигранником	2
32	M341260	Болт с внутренним шестигранником	2
33	A811035	Уплотнительное кольцо	1
38	J011035	Болт с шайбой	4
38	J271035 замена: J901035	Болт с шайбой	4
40	4174241	Хомут трубки	2
41	J011025	Болт с шайбой	4
41	J271025 замена: J901025	Болт с шайбой	4
47	J75581	Пресс-маслёнка	1
48	3090722	Хомут	2
49	8082044	Хомут	1
50	8082069	Хомут	1
100	9180579	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
