HSB общий трубопроводы (гидромолот, гидроножницы)(моноблочный стрела) — HITACHI ZX280LC-AMS

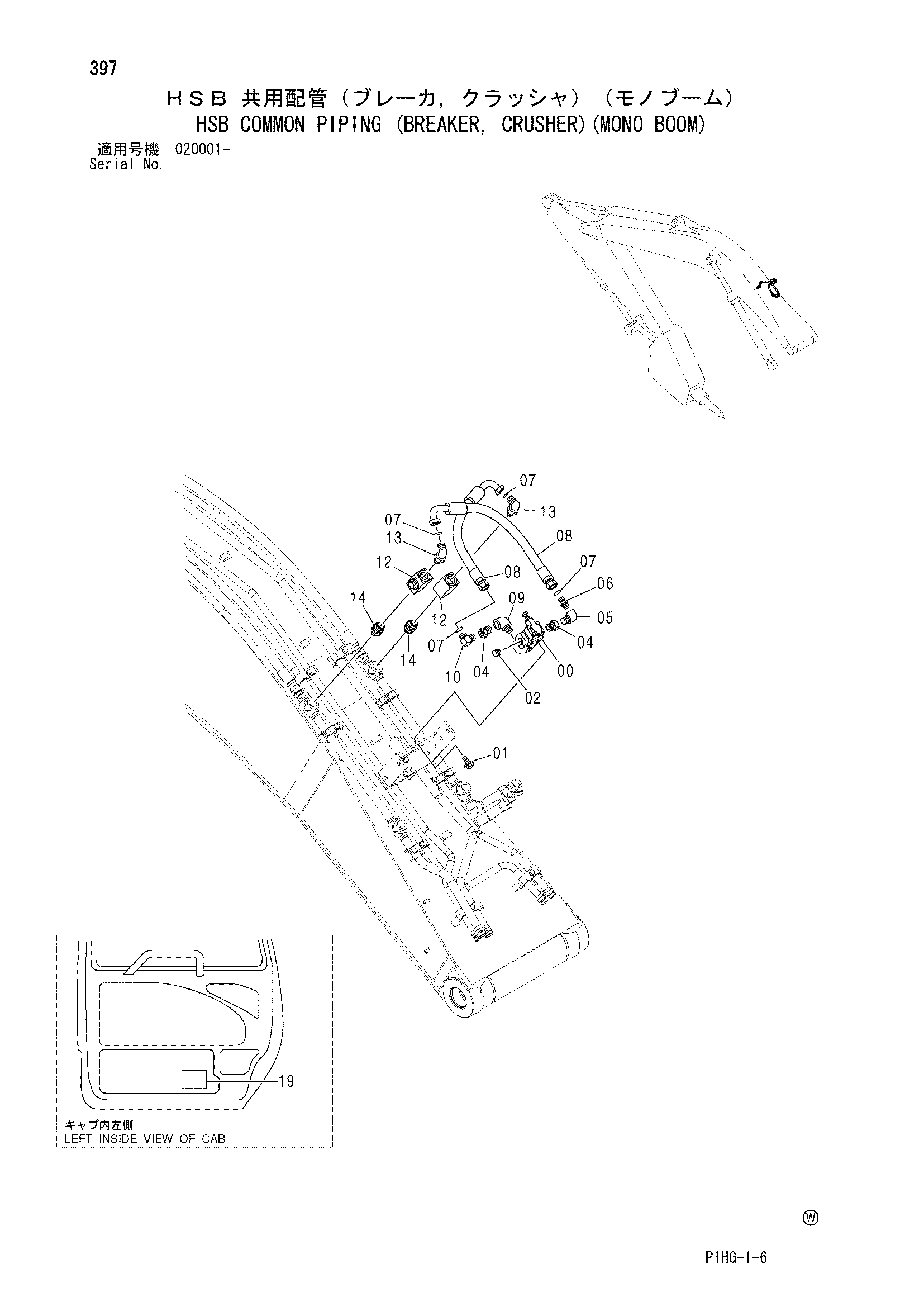

Заводская схема «HSB общий трубопроводы (гидромолот, гидроножницы)(моноблочный стрела)» для HITACHI ZX280LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216292 | Предохранительный клапан | 1 |
| 01 | J011025 | Болт с шайбой | 3 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 02 | 94-2016 | Пробка | 1 |
| 04 | 94-1605 | Переходник | 2 |
| 05 | 94-0634 | Угловой штуцер | 1 |
| 06 | 4208659 | Адаптер | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 08 | 4395171 | Шланг | 2 |
| 09 | 94-0635 | Угловой штуцер | 1 |
| 10 | 4281216 | Угловой штуцер | 1 |
| 12 | 4432055 | Запорный клапан | 2 |
| 13 | A853388 | Угловой штуцер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4436616 | Адаптер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 2 |
| 19 | 4301977 | Информационная табличка | 1 |
| 19 | 4301979 | Информационная табличка | 1 |
| 19 | 3094251 | Информационная табличка (дуткх) | 1 |
| 19 | 3094254 | Информационная табличка (герман) | 1 |
| 19 | 3094252 | Информационная табличка (френкх) | 1 |
| 19 | 3094253 | Информационная табличка (италиан) | 1 |
| 19 | 3095518 | Информационная табличка (спанисх) | 1 |
| 19 | 3095516 | Информационная табличка (данисх) | 1 |
| 19 | 3094255 | Информационная табличка (португуесе) | 1 |
| 19 | 4330058 | Информационная табличка (норвегиан) | 1 |
| 19 | 3094256 | Информационная табличка (сведисх) | 1 |
| 19 | 3095520 | Информационная табличка (финнисх) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
