Гидроцилиндр стрелы (правый) — HITACHI ZX280LC-AMS

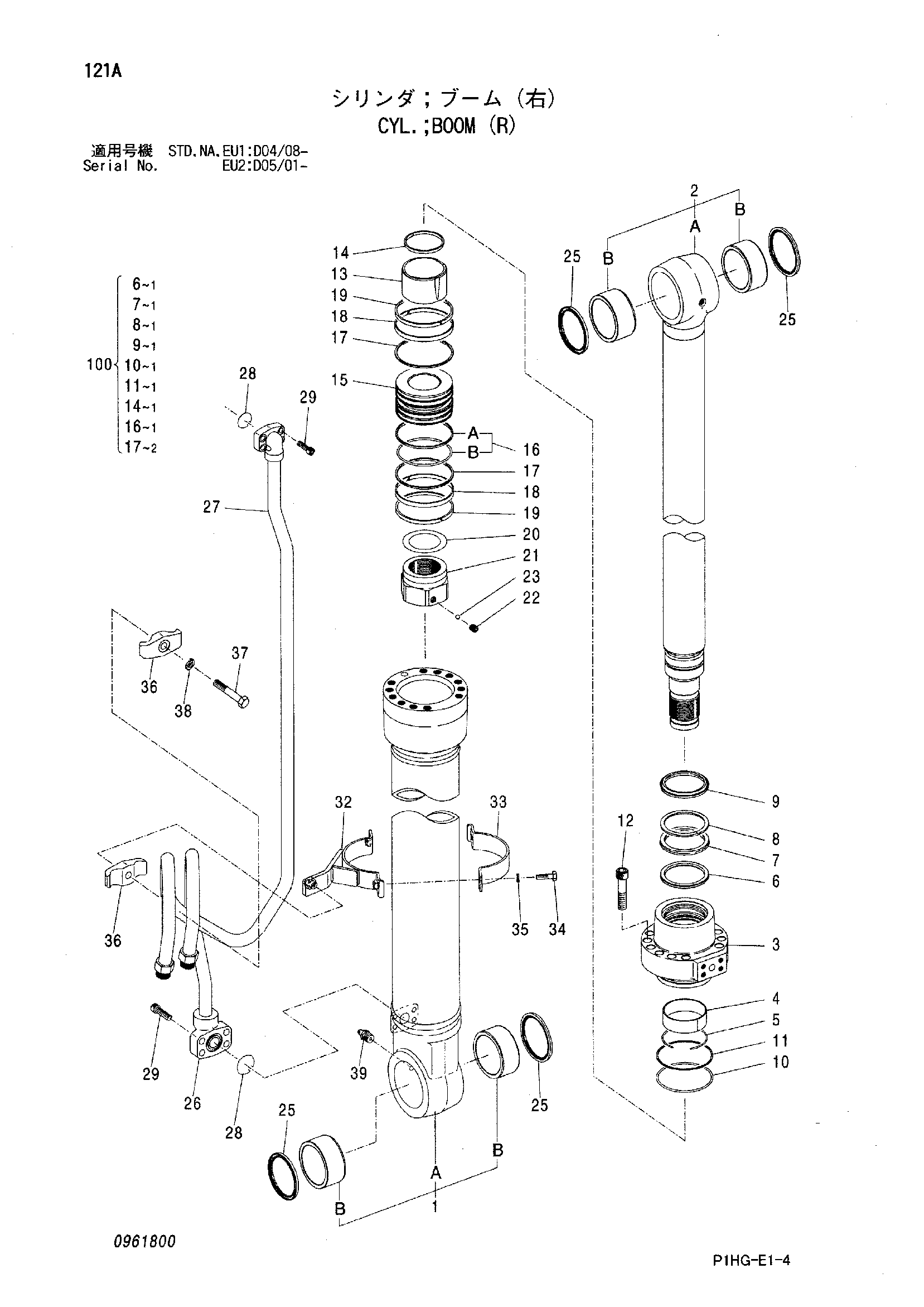

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX280LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4628582	Гидроцилиндр стрелы	1
1	0961808	Труба гидроцилиндра	1
1A	0961801	Труба гидроцилиндра	1
2	0961809	Шток поршня	1
2A	0961802	Шток поршня	1
3	0961803	Головка гидроцилиндра	1
4	0309204	Втулка	1
5	0236905	Стопорное кольцо	1
6	0789106	Кольцо	1
7	0667404	U-образная манжета	1
8	0667405	Опорное кольцо	1
9	0667406	Грязесъёмное кольцо	1
10	A811130	Уплотнительное кольцо	1
11	0789107	Опорное кольцо	1
12	0219305	Болт с внутренним шестигранником	12
13	0409908	Амортизирующий подшипник	1
14	0667407	Уплотнение амортизатор	1
15	0876407	Поршень	1
16	0309210	Уплотнительное кольцо	1
17	0789109	Опорное кольцо	2
18	0962104	Направляющее кольцо	2
19	0309212	Кольцо	2
20	0309216	Регулировочная шайба	1
21	0789111	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
24	4364501	Втулка пальца	4
25	4074008	Грязесъёмное кольцо	4
26	0961804	Трубка	1
27	0961805	Трубка	1
28	984614	Уплотнительное кольцо	2
29	M341236	Болт с внутренним шестигранником	8
32-38	0961810	Комплект лента	1
32	0961806	Лента	1
33	0309221	Лента	2
34	J021035	Болт	2
35	A590910	Шайба	2
36	0236915	Держатель	2
37	0236916	Болт	1
38	A590914	Пружинная шайба	1
39	J75481	Пресс-маслёнка	1
100	4639936	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
