Пилотные гидролинии (PTO/V) — HITACHI ZX280LC-AMS

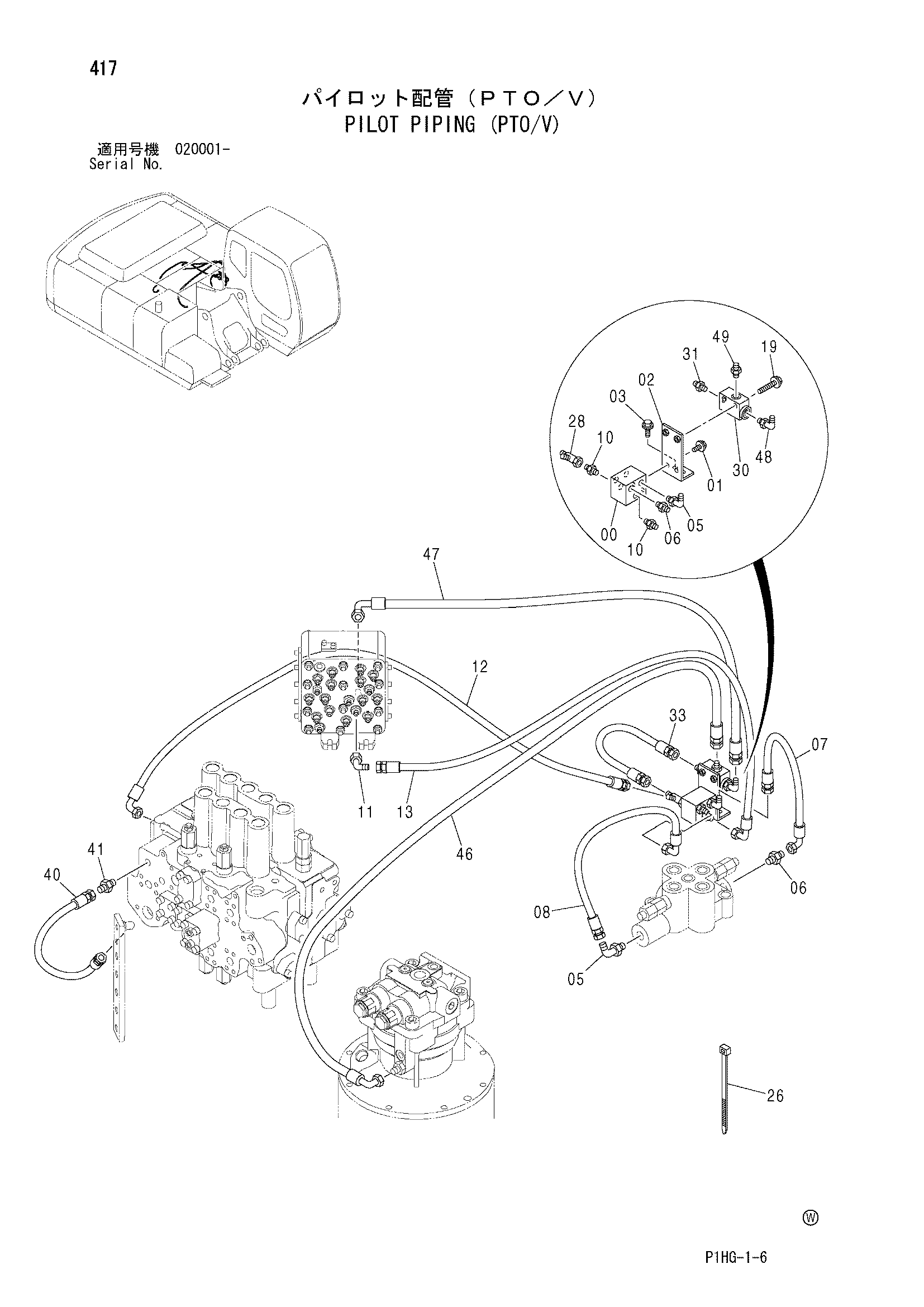

Заводская схема «Пилотные гидролинии (PTO/V)» для HITACHI ZX280LC-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J010816 | Болт с шайбой | 2 |
| 01 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 02 | 9756109 | Кронштейн | 1 |
| 03 | J010825 | Болт с шайбой | 2 |
| 03 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 05 | A852332 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4452041 | Шланг | 1 |
| 08 | 4400481 | Шланг | 1 |
| 10 | A852122 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4346096 | Унион S | 1 |
| 12 | 4452042 | Шланг | 1 |
| 13 | 4386664 | Шланг | 1 |
| 19 | J010855 | Болт с шайбой | 2 |
| 19 | J260855 замена: J900855 | Болт с шайбой | 2 |
| 26 | 4055312 | Ленточный зажим | 10 |
| 28 | 4252786 | Тройник | 1 |
| 30 | 4203447 | Челночный клапан | 1 |
| 31 | A852122 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4452733 | Шланг | 1 |
| 40 | 4402701 | Шланг | 1 |
| 41 | A852122 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4293934 | Шланг | 1 |
| 47 | 4469359 | Шланг | 1 |
| 48 | A852323 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852123 | Адаптер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
