Гидроцилиндр ковша — HITACHI ZX280LC-5G

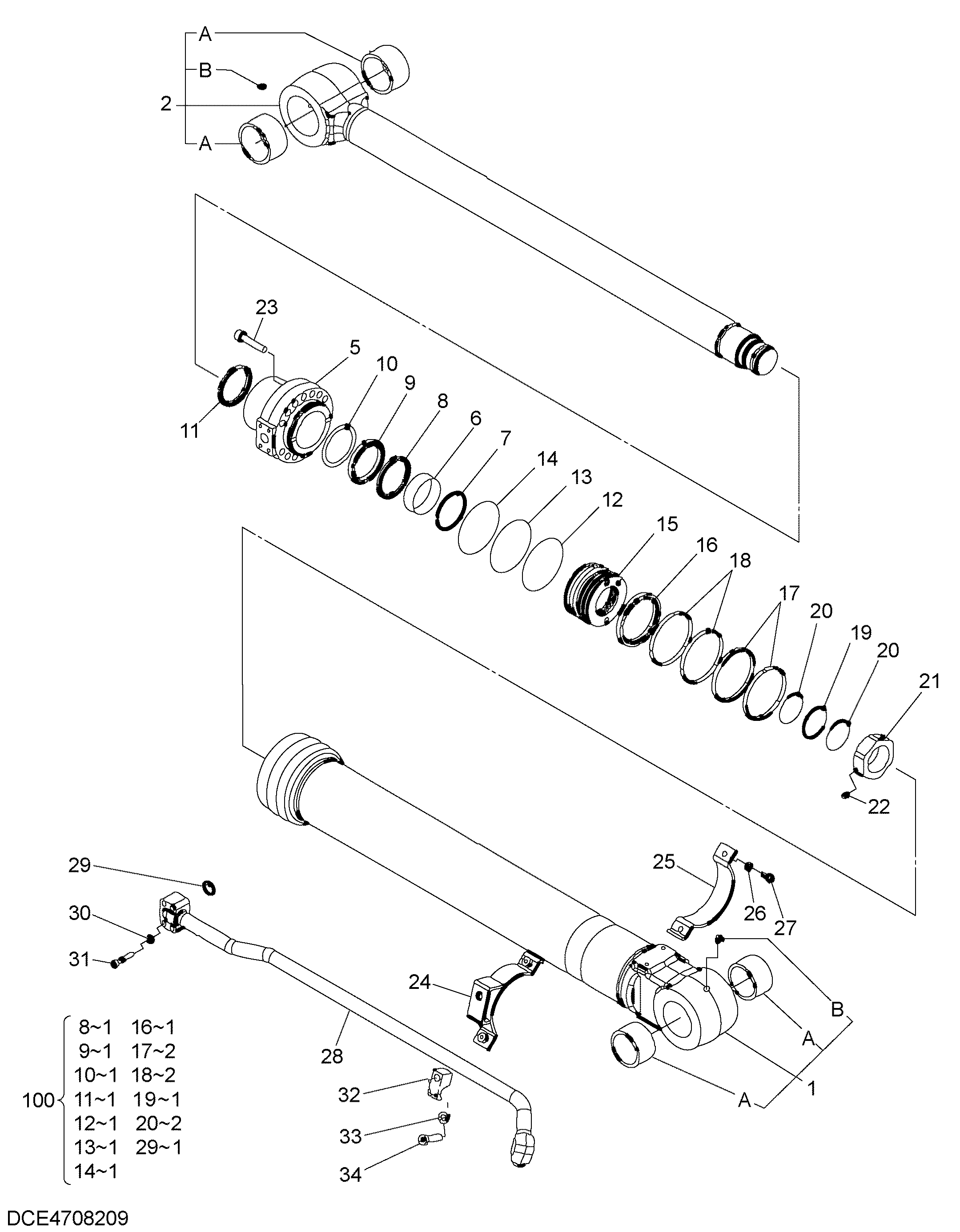

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX280LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4708209	Гидроцилиндр ковша	1
1	XB00002499	Труба гидроцилиндра	1
1A	XB00002500	Втулка	2
1B	XB00000361	Пресс-маслёнка	1
2	XB00002501	Шток поршня	1
2A	XB00002502	Втулка	2
2B	J75481	Пресс-маслёнка	1
5-14	XB00002503	Крышка	1
5	XB00002504	Крышка	1
6	XB00002051	Втулка	1
7	XB00002052	Стопорное кольцо	1
8	XB00002053	Уплотнение	1
9	XB00002054	U-образная манжета	1
10	YA00008824	Опорное кольцо	1
11	XB00002505	Пылезащитное уплотнение	1
12	XB00002462	Уплотнительное кольцо	1
13	XB00002463	Опорное кольцо	1
14	A811135	Уплотнительное кольцо	1
15-20	XB00002506	В сборе поршень	1
15	YA00009047	Поршень	1
16	YA00008822	Уплотнительное кольцо	1
17	XB00002465	Износостойкое кольцо	2
18	YA00001449	Износостойкое кольцо	2
19	XB00002466	Уплотнительное кольцо	1
20	XB00002467	Опорное кольцо	2
21	XB00002468	Гайка	1
22	XB00000632	Установочный винт	2
23	XB00002067	Болт с внутренним шестигранником	14
24	XB00002507	Лента	1
25	XB00002472	Лента	1
26	A590912	Пружинная шайба	2
27	J901240	Болт	2
28	XB00002508	Трубка	1
29	984614	Уплотнительное кольцо	1
30	A590912	Пружинная шайба	4
31	XB00001961	Болт с внутренним шестигранником	4
32	1237331	Хомут трубки	1
33	A590916	Пружинная шайба	1
34	J901670	Болт	1
100	YA00006595	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
