Линия фильтр — HITACHI ZX280LC-5G

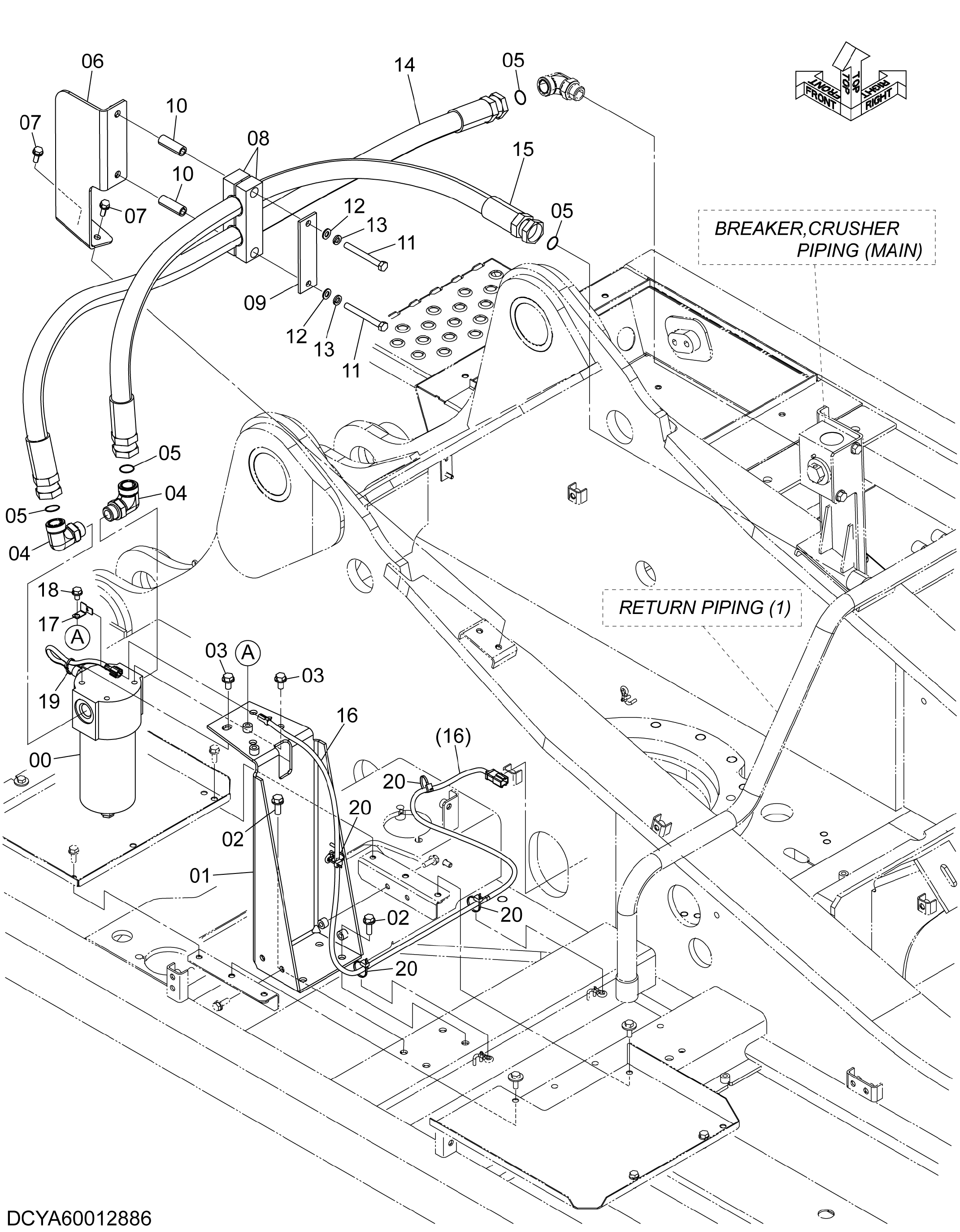

Заводская схема «Линия фильтр» для HITACHI ZX280LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00009740 | Фильтр линия | 1 |
| 01 | YA40005989 | Кронштейн | 1 |
| 02 | J271235 | Болт с шайбой | 4 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | J271225 | Болт с шайбой | 4 |
| 03A | J901225 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | A853380 | Угловой штуцер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4187329 | Уплотнительное кольцо | 4 |
| 06 | 8111018 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4675923 | Хомут | 2 |
| 09 | 4675922 | Пластина | 1 |
| 10 | 4462632 | Проставка | 2 |
| 11 | J901202 | Болт | 2 |
| 12 | A590112 | Плоская шайба | 2 |
| 13 | A590912 | Пружинная шайба | 2 |
| 14 | YA00018376 | Шланг | 1 |
| 15 | 4380310 | Шланг | 1 |
| 16 | YA00009140 | Жгут проводов | 1 |
| 17 | 4355515 | Кронштейн | 1 |
| 18 | J271020 | Болт с шайбой | 1 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4654945 | Ленточный зажим | 1 |
| 20 | 4055311 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
