Гидромолот, гидроножницы трубопроводы (основной) — HITACHI ZX280LC-5G

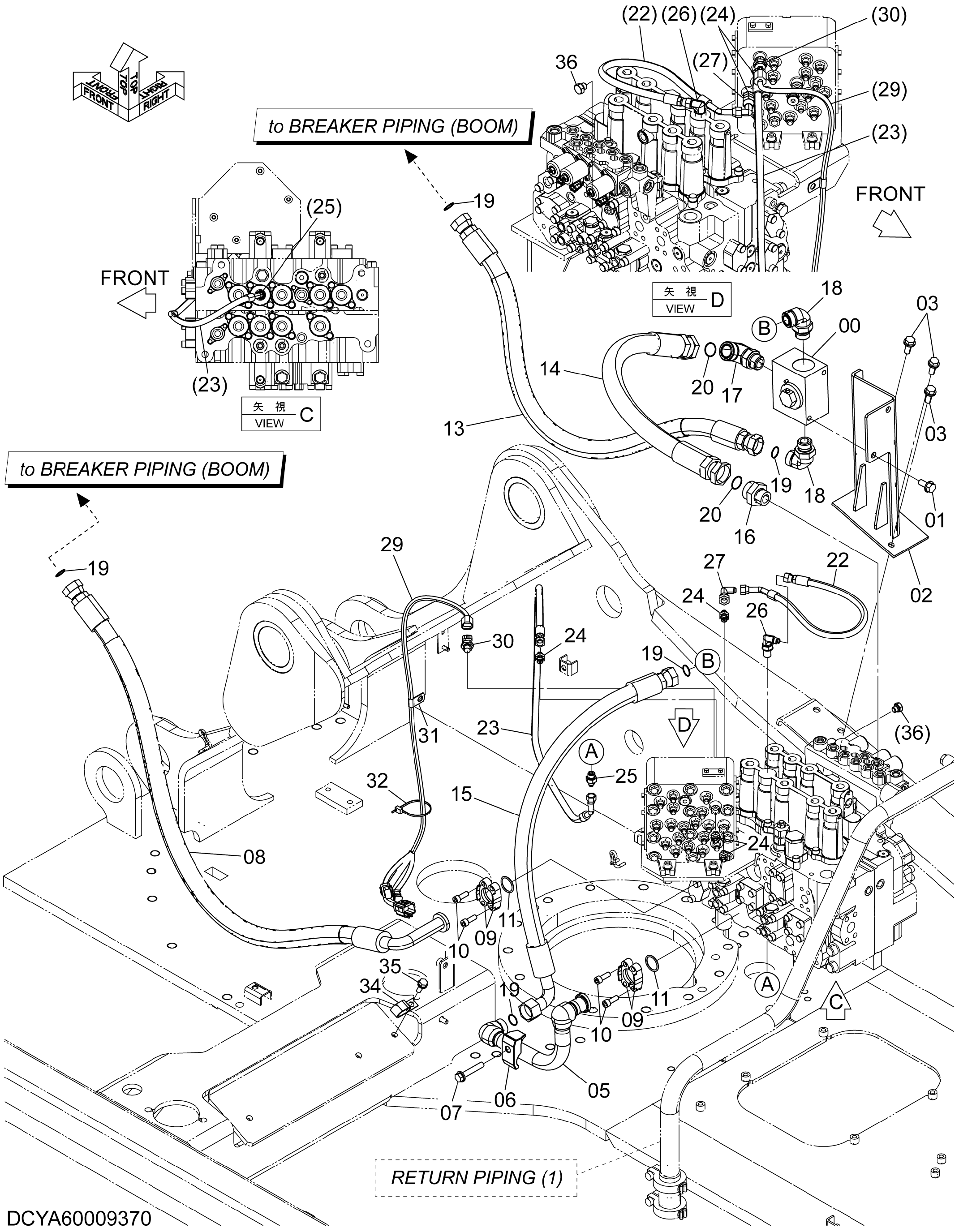

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)» для HITACHI ZX280LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455599 | Клапан селектор | 1 |
| 01 | J271230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | YA40003373 | Кронштейн | 1 |
| 03 | J271235 | Болт с шайбой | 3 |
| 03A | J901235 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 8100955 | Трубка | 1 |
| 06 | 4190127 | Хомут трубки | 1 |
| 07 | J271270 | Болт с шайбой | 1 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 9263210 | В сборе шланг | 1 |
| 08A | 4638014 | Шланг | 1 |
| 08B | 4327294 | Трубка спирал | 3 |
| 09 | 962453 | Разъёмный фланец | 4 |
| 10 | J781030 | Болт с внутренним шестигранником | 8 |
| 11 | 966993 | Уплотнительное кольцо | 2 |
| 13 | YA60009650 | В сборе шланг | 1 |
| 13A | 4436726 | Шланг | 1 |
| 13B | 4327294 | Трубка спирал | 3 |
| 14 | 4676409 | Шланг | 1 |
| 15 | 4647877 | Шланг | 1 |
| 16 | A853180 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | A853380 | Угловой штуцер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | A853388 | Угловой штуцер | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4187328 | Уплотнительное кольцо | 5 |
| 20 | 4187329 | Уплотнительное кольцо | 2 |
| 22 | 4654406 | Шланг | 1 |
| 23 | 4453063 | Шланг | 1 |
| 24 | A852123 | Адаптер | 4 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852133 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4208913 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4239976 | Унион S | 1 |
| 29 | YA00006560 | Жгут проводов | 1 |
| 30 | 4436535 | Датчик давления | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4190261 | Зажим | 1 |
| 32 | 4055312 | Ленточный зажим | 1 |
| 34 | 4190282 | Зажим | 1 |
| 35 | J271030 | Болт с шайбой | 1 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | A885002 | Пробка | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
