Гидроцилиндр рукояти (2P) — HITACHI ZX280LC-3-HCME

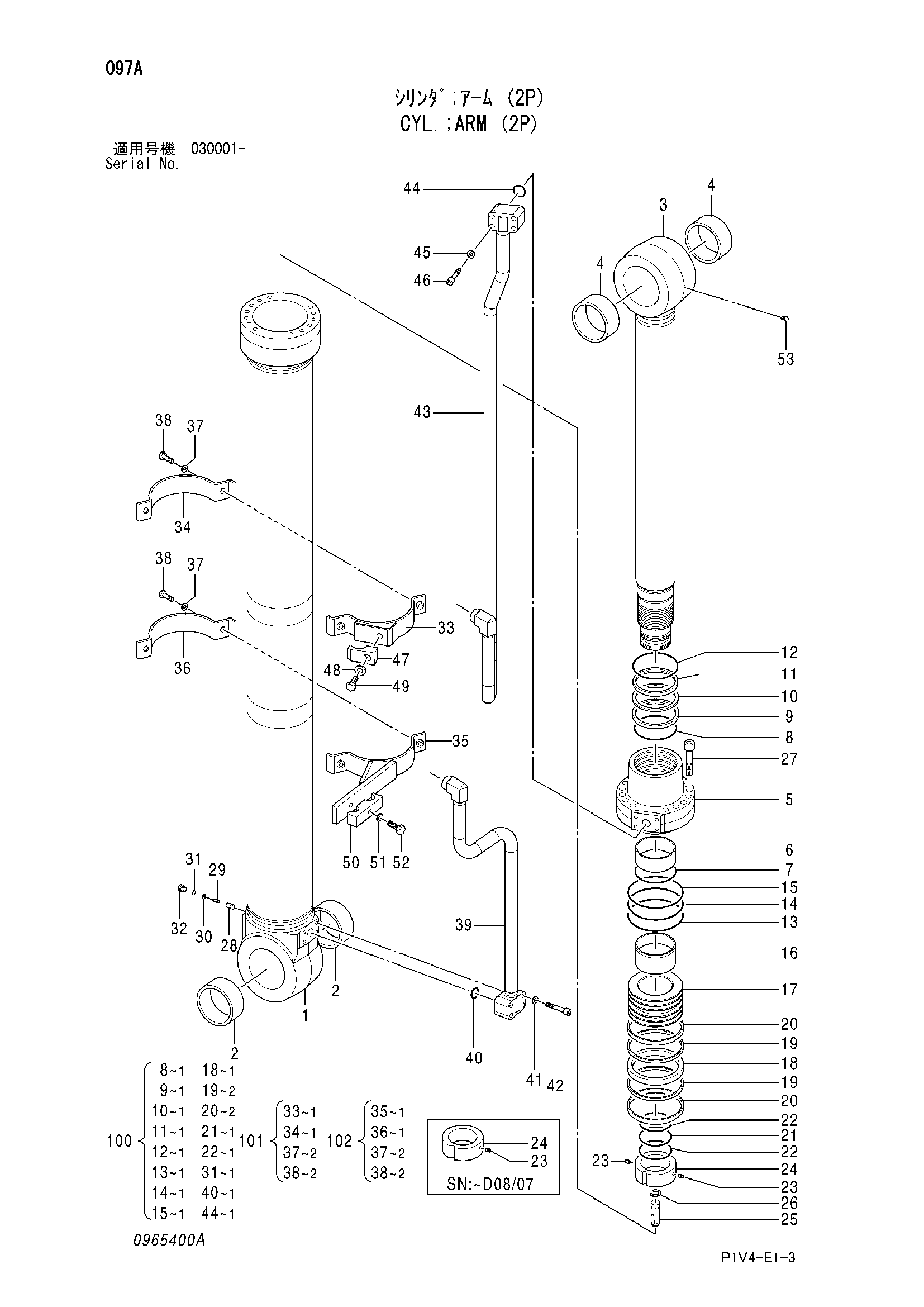

Заводская схема «Гидроцилиндр рукояти (2P)» для HITACHI ZX280LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4639448 | Гидроцилиндр рукояти | 1 | |
| 1 | 0965401 | Трубка в сборе | 1 |
| 2 | 4381857 | Втулка | 2 |
| 3 | 0971303 | Шток в сборе | 1 |
| 4 | 4381857 | Втулка | 2 |
| 5 | 0971304 | Шток крышка | 1 |
| 6 | 0971305 замена: 0971302 | Дд-бусхинг | 1 |
| 6 | 0971302 | Дд-бусхинг | 1 |
| 7 | 0971306 | Стопорное кольцо | 1 |
| 8 | 0971307 | Уплотнение буффер | 1 |
| 9 | 0965402 | У-паккинг | 1 |
| 10 | 0971309 | Кольцо задний UP | 1 |
| 11 | 0971310 | Стеклоочиститель пыль | 1 |
| 12 | 0971311 | Стопорное кольцо | 1 |
| 13 | A811145 | Уплотнительное кольцо | 1 |
| 14 | 0971313 | Кольцо задний UP | 1 |
| 15 | 0971314 | Уплотнительное кольцо | 1 |
| 16 | 0971315 | Кольцо амортизатор | 1 |
| 17 | 0971316 | Поршень | 1 |
| 18 | 0965404 | Уплотнение слиппер | 1 |
| 19 | 0971318 | Износостойкое кольцо | 2 |
| 20 | 0971319 | Кольцо слйд | 2 |
| 21 | A811085 | Уплотнительное кольцо | 1 |
| 22 | 0971321 | Кольцо задний UP | 2 |
| 23 | 0971322 | Гайка поршень | 1 |
| 23 | 0971353 | Гайка поршень | 1 |
| 24 | 0971323 | Установочный винт | 1 |
| 24 | 0971323 | Установочный винт | 2 |
| 25 | 0971324 | Плунжер амортизатор | 1 |
| 26 | 0965405 | Кольцо остановка | 1 |
| 27 | 0971326 | Болт HEX разъём | 14 |
| 28 | 0971327 | Обратный клапан | 1 |
| 29 | 0971328 | Пружина | 1 |
| 30 | 0971329 | Опора пружина | 1 |
| 31 | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 0971331 | Пробка | 1 |
| 37 | A590912 | Пружинная шайба | 4 |
| 38 | J901240 | Болт HEX | 4 |
| 39 | 0965407 | Трубка в сборе-H | 1 |
| 40 | 984614 | Уплотнительное кольцо | 1 |
| 41 | A590912 | Пружинная шайба | 4 |
| 42 | 0971339 | Болт HEX разъём | 4 |
| 43 | 0965408 | Трубка в сборе-R | 1 |
| 44 | 984614 | Уплотнительное кольцо | 1 |
| 45 | A590912 | Пружинная шайба | 4 |
| 46 | 0971339 | Болт HEX разъём | 4 |
| 47 | 0971340 | Хомут трубки | 1 |
| 48 | A590916 | Пружинная шайба | 1 |
| 49 | J901670 | Болт HEX | 1 |
| 50 | 0965409 | Хомут трубки | 1 |
| 51 | A590912 | Пружинная шайба | 1 |
| 52 | J901270 | Болт HEX | 1 |
| 53 | 0971343 | Ниппель смазка | 1 |
| 54 | 0971346 | Пылезащитный колпачок | 2 |
| 55 | 0971347 | Колпачок ниплле | 1 |
| 100 | 4649752 | Комплект уплотнений | 1 |
| 101 | 0971351 | Комплект лента | 1 |
| 102 | 0965403 | Комплект лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
