Грейфер трубопроводы (3.11m рукоять) — HITACHI ZX280LC-3-HCME

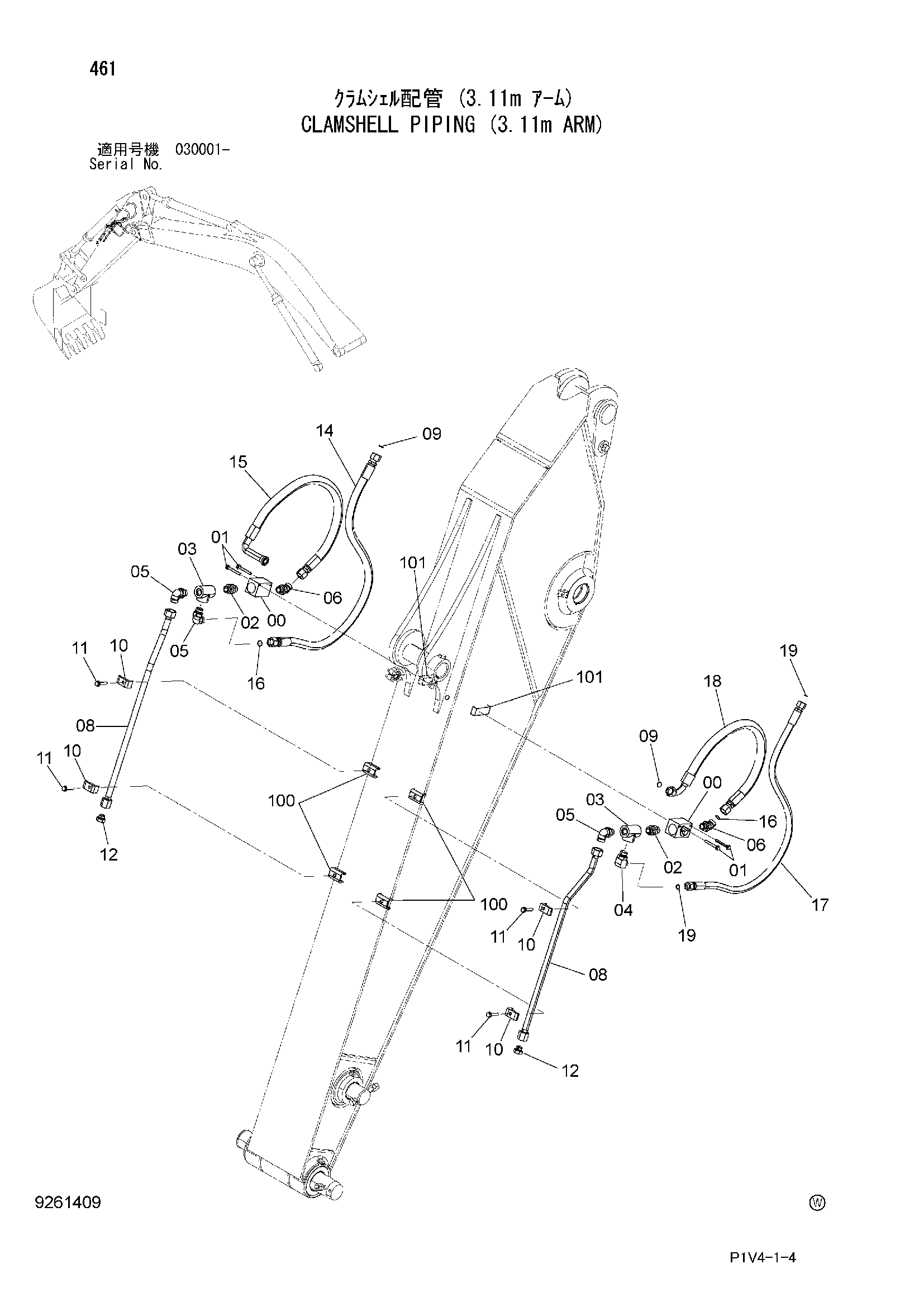

Заводская схема «Грейфер трубопроводы (3.11m рукоять)» для HITACHI ZX280LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447675 | Запорный клапан | 2 |
| 01 | J271085 | Болт с шайбой | 4 |
| 01A | J901085 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4436616 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 2 |
| 03 | 4371317 | Тройник | 2 |
| 04 | A853386 | Угловой штуцер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A853388 | Угловой штуцер | 3 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | A853288 | Угловой штуцер | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 8091111 | Трубка | 2 |
| 09 | 4187328 | Уплотнительное кольцо | 2 |
| 10 | 4190126 | Хомут трубки | 4 |
| 11 | J271265 | Болт с шайбой | 4 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | A885006 | Пробка | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4652746 | Шланг | 1 |
| 15 | 4652753 | Шланг | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 5 |
| 17 | 4628043 | Шланг | 1 |
| 18 | 4652754 | Шланг | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 100 | 9765301 | Седло винта | 4 |
| 101 | 4429829 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
