Гидролинии рабочего оборудования (стрела) — HITACHI ZX280LC-3-HCME

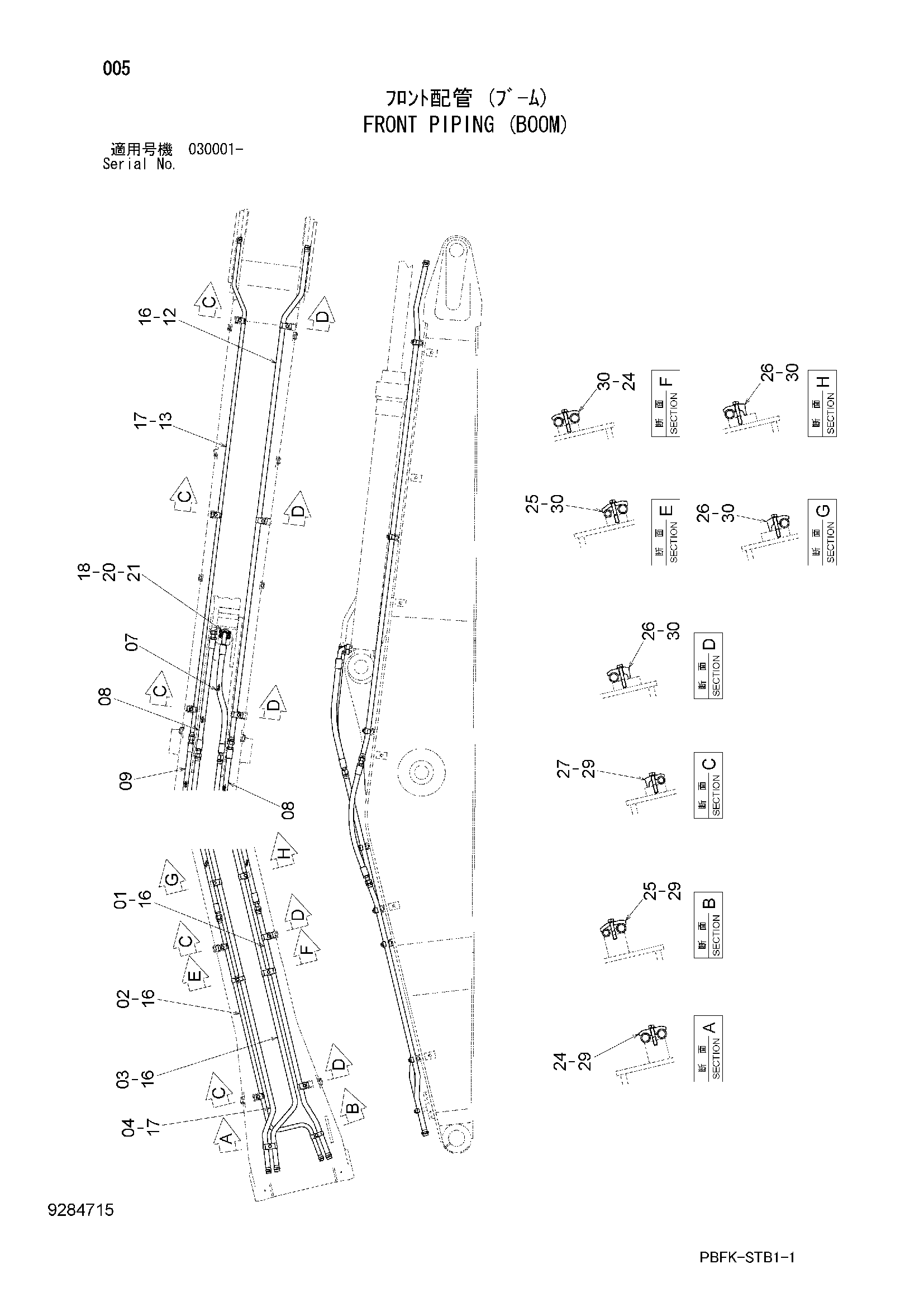

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI ZX280LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8113056 | Трубка | 1 |
| 02 | 8113057 | Трубка | 1 |
| 03 | 8113058 | Трубка | 1 |
| 04 | 8113059 | Трубка | 1 |
| 07 | 4479262 | Шланг | 1 |
| 08 | 4275675 | Шланг | 2 |
| 09 | 4250060 | Шланг | 1 |
| 12 | 8113060 | Трубка | 1 |
| 13 | 8113061 | Трубка | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 8 |
| 17 | 4187308 | Уплотнительное кольцо | 3 |
| 18 | 966993 | Уплотнительное кольцо | 1 |
| 20 | 4085560 | Разъёмный фланец | 2 |
| 21 | J781240 | Болт с внутренним шестигранником | 4 |
| 24 | 4189860 | Хомут трубки | 2 |
| 25 | 4153488 | Хомут трубки | 2 |
| 26 | 4190127 | Хомут трубки | 7 |
| 27 | 4190126 | Хомут трубки | 5 |
| 29 | J271265 | Болт с шайбой | 7 |
| 29A | J901265 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J271275 | Болт с шайбой | 9 |
| 30A | J901275 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
