Пилотные гидролинии (поток производительность селектор)(1) — HITACHI ZX280LC-3-HCME

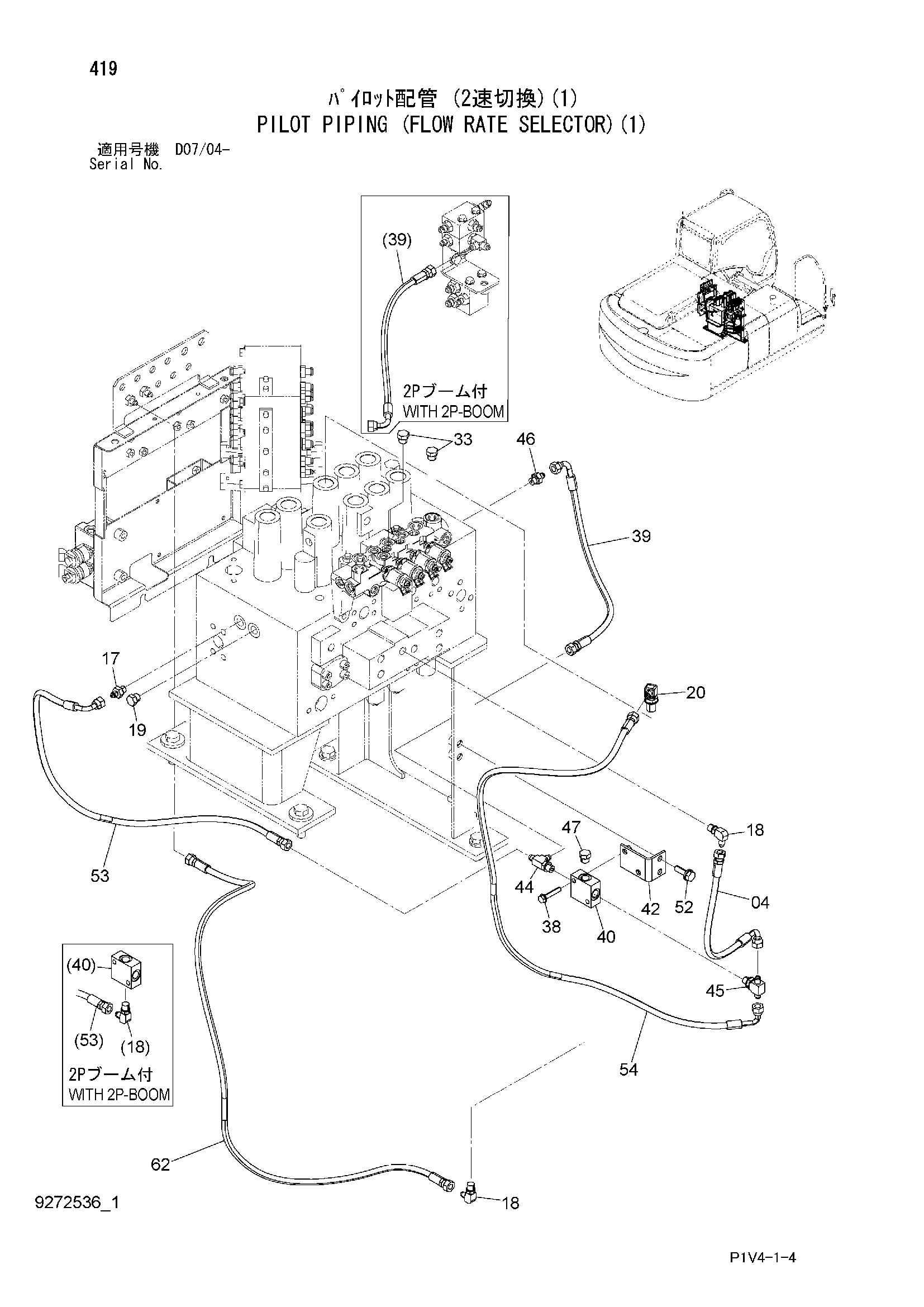

Заводская схема «Пилотные гидролинии (поток производительность селектор)(1)» для HITACHI ZX280LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4655448 | Шланг | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A885002 | Пробка | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4351281 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A885002 | Пробка | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 38 | J260845 | Болт с шайбой | 2 |
| 38A | J900845 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
| 39 | 4313240 | Шланг | 1 |
| 40 | 4411001 | Челночный клапан | 1 |
| 42 | 9764485 | Кронштейн | 1 |
| 44 | A852422 | Тройник | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852522 | Тройник | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852122 | Адаптер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A885002 | Пробка | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 52 | J271035 | Болт с шайбой | 2 |
| 52A | J901035 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | 4648457 | Шланг | 1 |
| 54 | 4648456 | Шланг | 1 |
| 62 | 4678904 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
