Гидроцилиндр рукояти — HITACHI ZX280LC-3

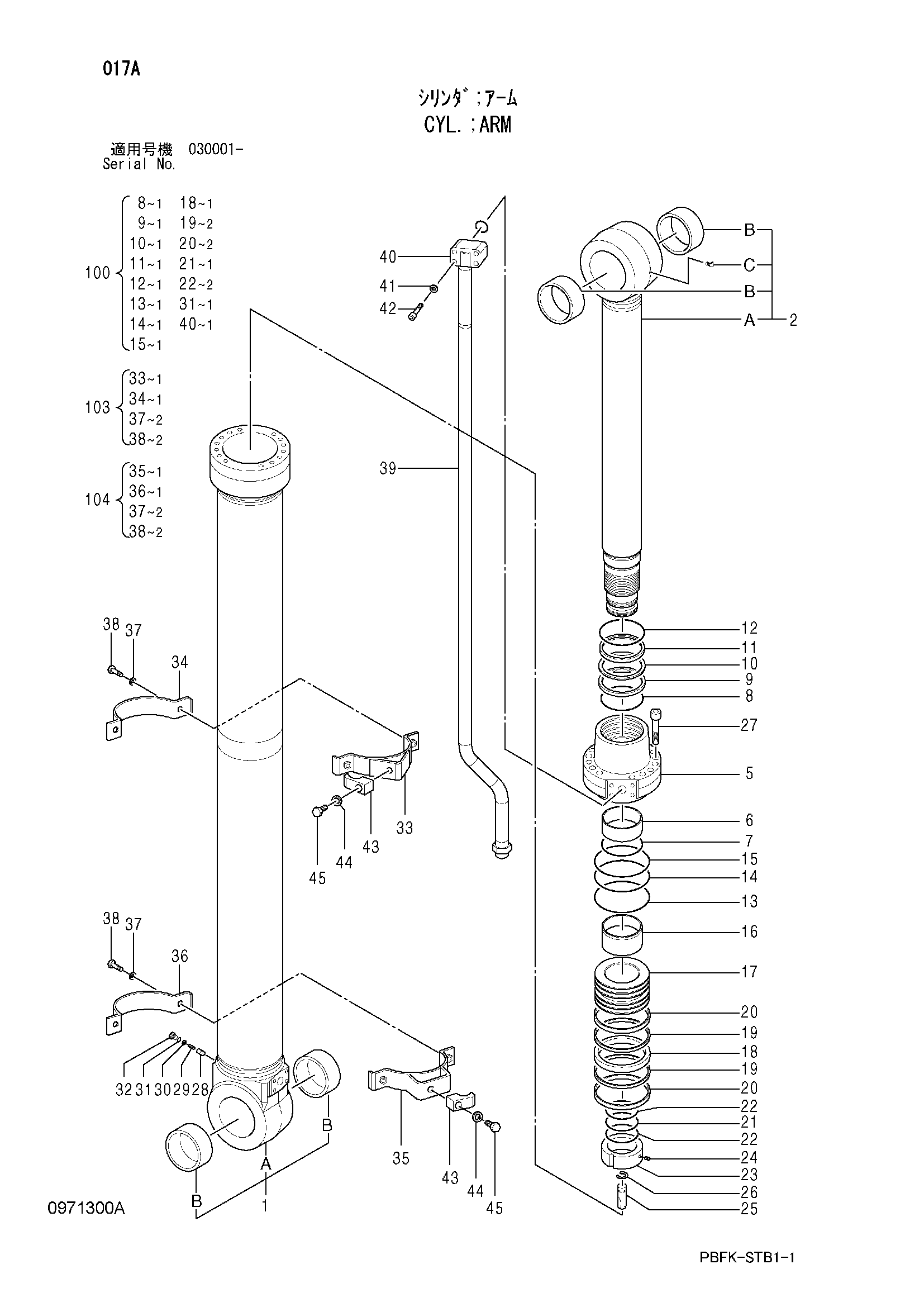

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4628630	Гидроцилиндр рукояти	1
1	0971349	Труба гидроцилиндра в сборе	1
1A	0971301	Трубка	1
1B	4381857	Втулка	2
2	0971350	Шток поршня в сборе	1
2A	0971303	Шток	1
2B	4381857	Втулка	2
2C	0971343	Ниппель смазка	1
5	0971304	Шток крышка	1
6	0971302	Дд-бусх	1
7	0971306	Стопорное кольцо	1
8	0971307	Уплотнение буффер	1
9	0965402	У-паккинг	1
10	0971309	Кольцо задний UP	1
11	0971310	Стеклоочиститель пыль	1
12	0971311	Стопорное кольцо	1
13	A811145	Уплотнительное кольцо	1
14	0971313	Кольцо задний UP	1
15	0971314	Уплотнительное кольцо	1
16	0971315	Кольцо амортизатор	1
17	0971316	Поршень	1
18	0965404	Уплотнение слиппер	1
19	0971318	Износостойкое кольцо	2
20	0971319	Кольцо слйд	2
21	0971348	Уплотнительное кольцо	1
22	0971321	Кольцо задний UP	2
23	0971322	Гайка поршень	1
24	0971323	Винт сиденье	1
25	0971324	Плунжер амортизатор	1
26	0965405	Кольцо остановка	1
27	0971326	Болт HEX разъём	1
28	0971327	Обратный клапан	1
29	0971328	Пружина	1
30	0971329	Опора пружина	1
31	4509180	Уплотнительное кольцо	1
32	0971331	Пробка	1
37	A590912	Пружинная шайба	4
38	J901240	Болт HEX	4
39	0971337	Трубка в сборе-R	1
40	984614	Уплотнительное кольцо	1
41	A590912	Пружинная шайба	4
42	0971339	Болт HEX разъём	4
43	0971340	Хомут трубки	2
44	A590916	Пружинная шайба	2
45	J901670	Болт HEX	2
100	4649752	Комплект уплотнений	1
103	0971351	Комплект лента	1
104	0971352	Комплект лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
