Задний короб (кондиционер.) — HITACHI ZX280LC-3

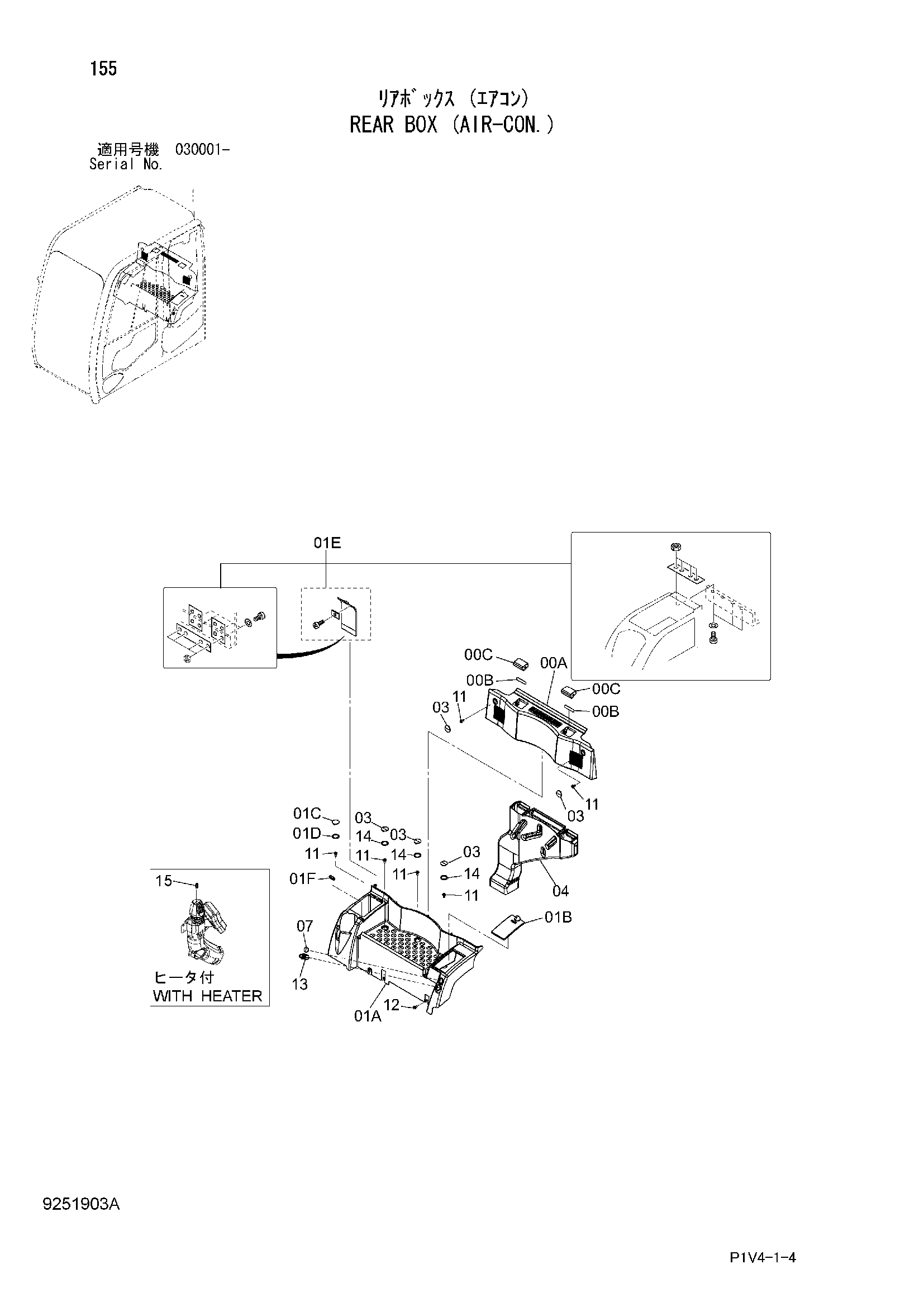

Заводская схема «Задний короб (кондиционер.)» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4648101 | Крышка | 1 |
| 00A | 4667711 | Трай | 1 |
| 00B | 4667713 | Вал | 2 |
| 00C | 4458236 | Лоувер | 2 |
| 01 | 4648100 | Трай | 1 |
| 01A | 4667705 | Трай | 1 |
| 01B | 4667706 | Крышка | 1 |
| 01C | 4667707 | Крышка | 1 |
| 01D | 4458234 | Уплотнение | 1 |
| 01E | 4667708 | Крышка | 1 |
| 01F | 4458229 | Магнит | 1 |
| 03 | 4648102 | Колпачок | 5 |
| 04 | 4636099 | Воздуховод | 1 |
| 07 | 4447072 | Резиновая втулка | 1 |
| 11 | J460820 | Винт с шайбой | 6 |
| 12 | J260820 | Болт с шайбой | 1 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4653906 | Лигхтер | 1 |
| 14 | 4656300 | Резиновая прокладка | 3 |
| 15 | 4209296 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
