Стрела 6.5m — HITACHI ZX280LC-3

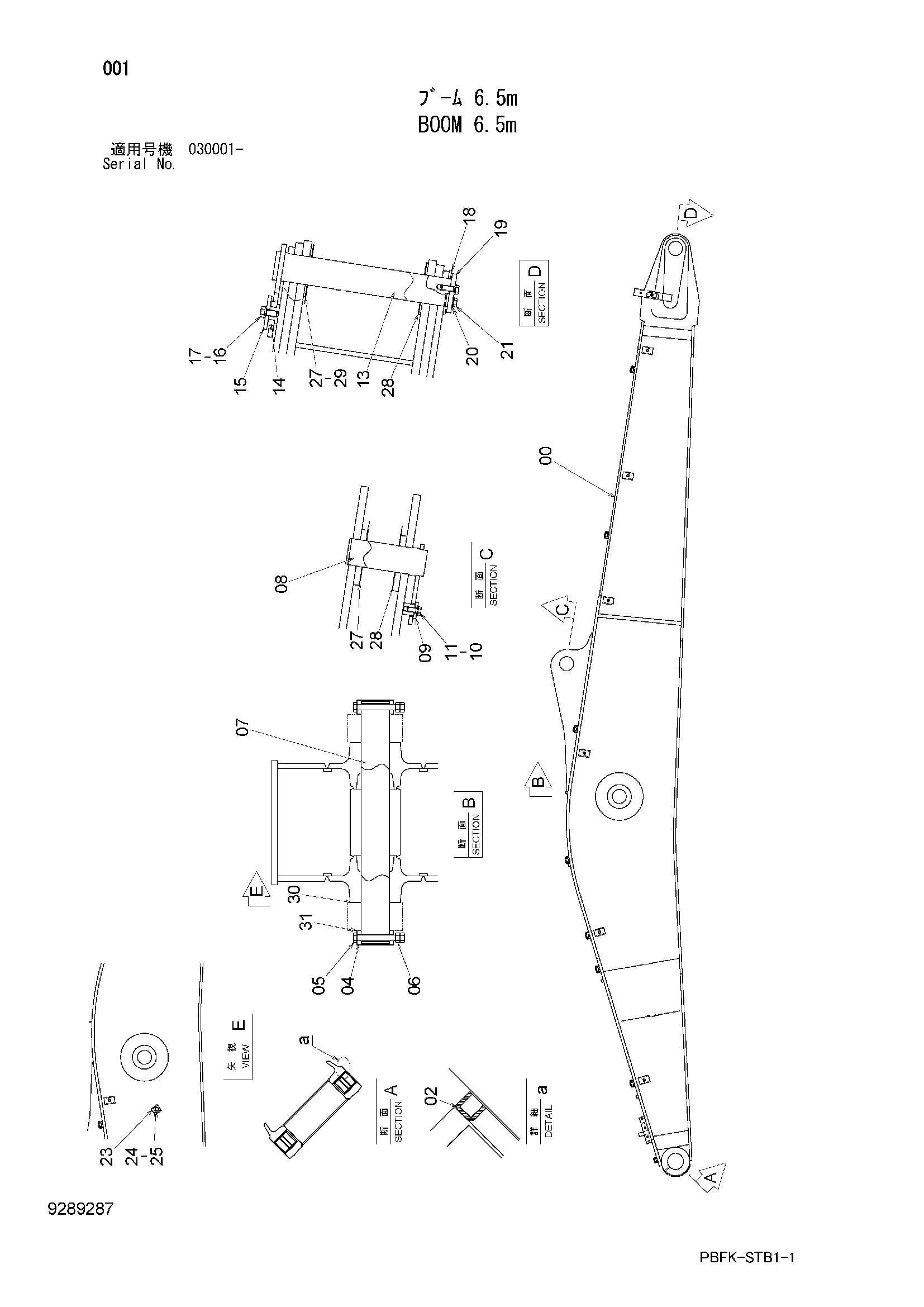

Заводская схема «Стрела 6.5m» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054619 | Стрела | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 4143531 | Ограничитель | 2 |
| 05 | 4435127 | Стопорный палец | 2 |
| 06 | J950020 | Гайка | 4 |
| 07 | 3090165 | Палец | 1 |
| 08 | 8096869 | Палец | 1 |
| 09 | 4441471 | Пластина | 1 |
| 10 | J921840 | Болт | 1 |
| 11 | J222018 | Шайба | 1 |
| 13 | 8094392 | Палец | 1 |
| 14 | 4611688 | Блок | 1 |
| 15 | 4611733 | Пластина | 1 |
| 16 | J922245 | Болт | 1 |
| 17 | J222022 | Шайба | 1 |
| 18 | 4615565 | Проставка | 1 |
| 19 | 4611642 | Ограничитель | 1 |
| 20 | J222018 | Шайба | 3 |
| 21 | J921850 | Болт | 3 |
| 23 | 4224631 | Кронштейн | 1 |
| 24 | J222014 | Шайба | 1 |
| 25 | J901430 | Болт | 1 |
| 27 | 4445638 | Упорная пластина 1.0mm | 2 |
| 28 | 4445639 | Упорная пластина 2.0mm | 2 |
| 29 | 4460372 | Упорная пластина 1.5mm | 1 |
| 30 | 4450014 | Упорная пластина 1.0mm | 2 |
| 31 | 4445640 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
