Трубопроводы системы смазки (стрела) — HITACHI ZX280LC-3

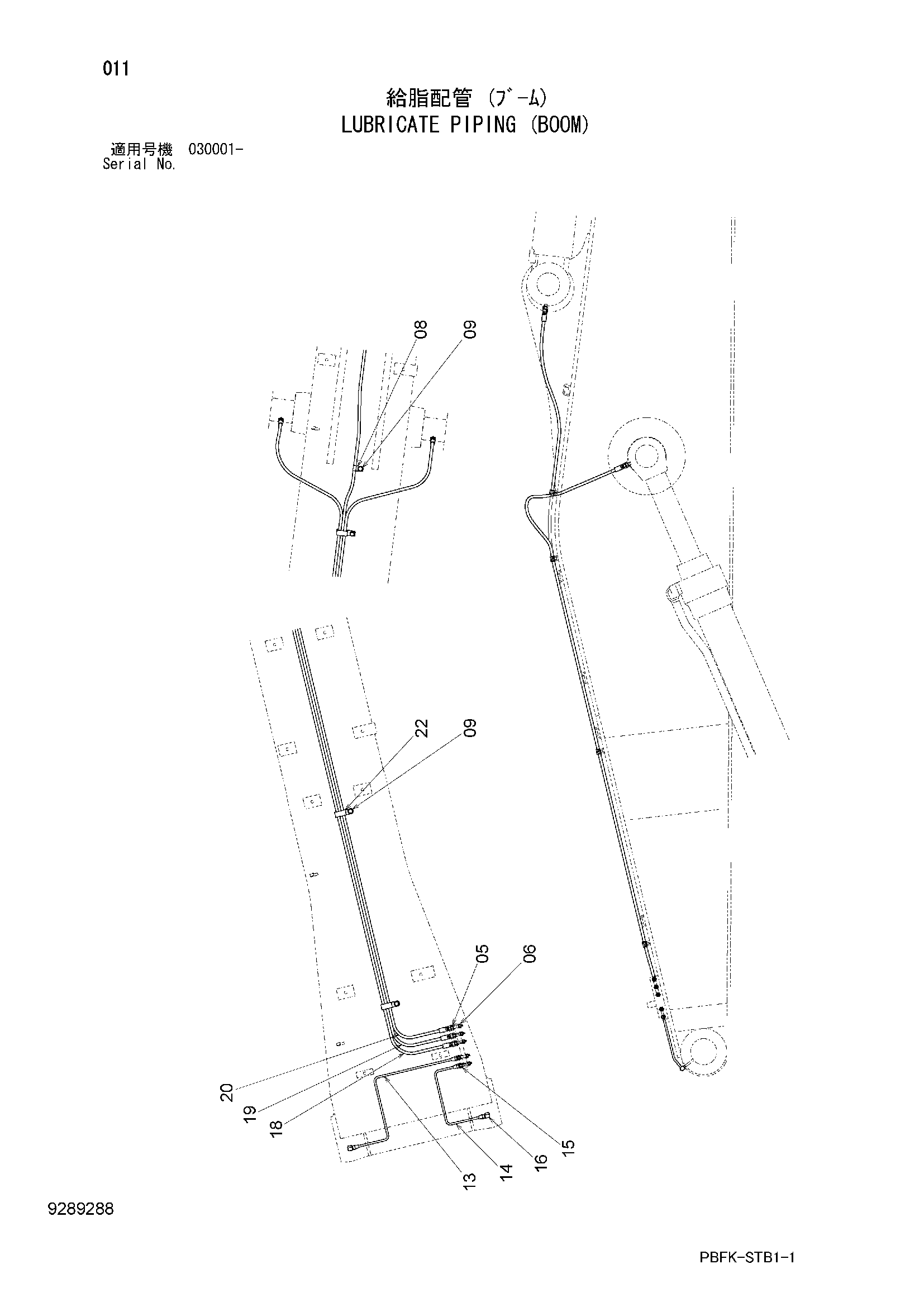

Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	4154651	Адаптер	6
06	J75482	Пресс-маслёнка	5
08	4190261	Зажим	1
09	J271016	Болт с шайбой	4
09A	J901016	Болт	1
09B	J222010	Шайба	1
13	4372966	Трубка	1
14	4372967	Трубка	1
15	4360981	Штуцер трубки	2
16	4345297	Штуцер трубки	2
18	4437104	Шланг	1
19	4631051	Шланг	1
20	4473133	Шланг	1
22	4252877	Зажим	3

Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
