Основные гидролинии (2) — HITACHI ZX280LC-3

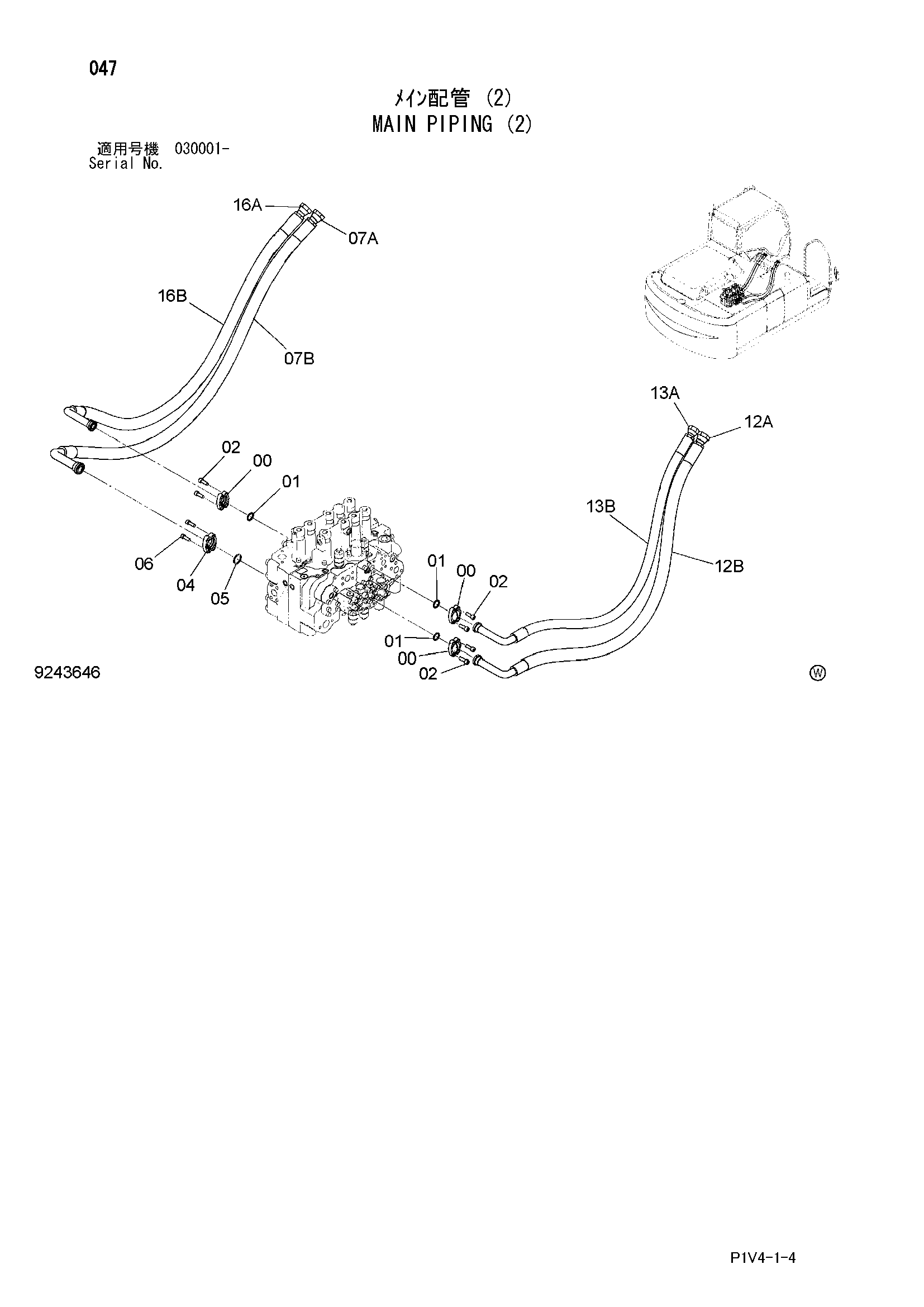

Заводская схема «Основные гидролинии (2)» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 6 |
| 01 | 971489 | Уплотнительное кольцо | 3 |
| 02 | J781030 | Болт с внутренним шестигранником | 12 |
| 04 | 962453 | Разъёмный фланец | 2 |
| 05 | 966993 | Уплотнительное кольцо | 1 |
| 06 | J781030 | Болт с внутренним шестигранником | 4 |
| 07 | 9263974 | Шланг в сборе | 1 |
| 07A | 4601384 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 4 |
| 12 | 9255963 | Шланг в сборе | 1 |
| 12A | 4629062 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 4 |
| 13 | 9255961 | Шланг в сборе | 1 |
| 13A | 4629049 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 4 |
| 16 | 9264668 | Шланг в сборе | 1 |
| 16A | 4656668 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
