Крышка (5) — HITACHI ZX280LC-3

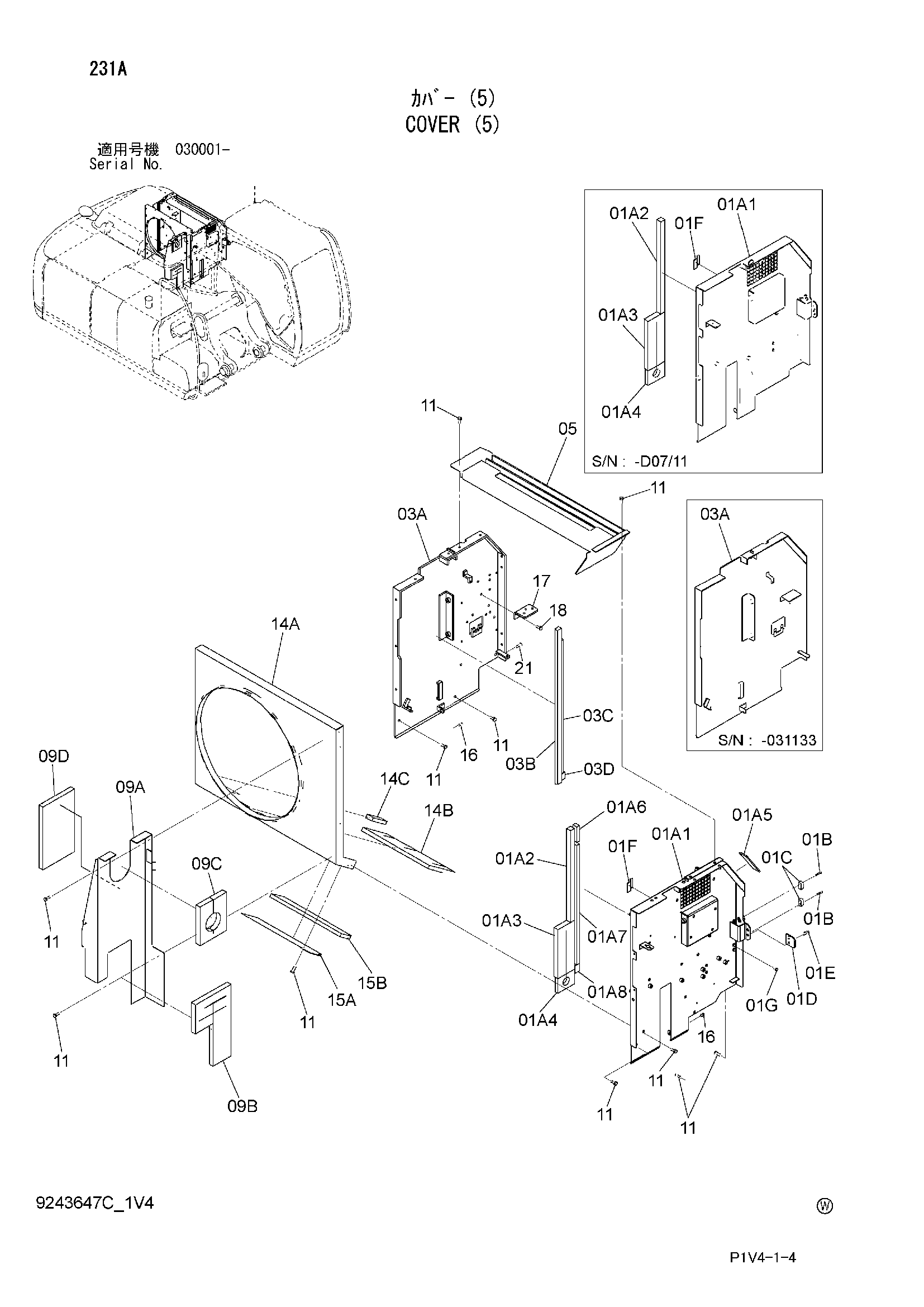

Заводская схема «Крышка (5)» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9252214 | Крышка | 1 |
| 01A | 8099325 | Крышка | 1 |
| 01A | 8115774 | Крышка | 1 |
| 01A1 | 6023791 | Крышка | 1 |
| 01A1 | 6026850 | Крышка | 1 |
| 01A2 | 4627987 | Резиновая прокладка | 1 |
| 01A3 | 4639286 | Резиновая прокладка | 1 |
| 01A4 | 4655282 | Резиновая прокладка | 1 |
| 01A5 | 4654109 | Резиновая прокладка | 1 |
| 01A6 | 4688627 | Резиновая прокладка | 1 |
| 01A7 | 4696072 | Резиновая прокладка | 1 |
| 01A8 | 4415014 | Резиновая прокладка | 1 |
| 01B | J260635 | Болт с шайбой | 4 |
| 01B1 | J900635 | Болт | 1 |
| 01B2 | A590106 | Плоская шайба | 1 |
| 01C | 4652573 | Ограничитель | 2 |
| 01D | 4638905 | Ограничитель | 1 |
| 01E | J281030 | Болт с шайбой | 2 |
| 01E1 | J901030 | Болт | 1 |
| 01E2 | 4486055 | Шайба | 1 |
| 01F | 9765335 | Ограничитель | 1 |
| 01G | J260816 | Болт с шайбой | 2 |
| 01G1 | J900816 | Болт | 1 |
| 01G2 | A590108 | Плоская шайба | 1 |
| 03 | 8101223 | Крышка | 1 |
| 03 | 8116676 | Крышка | 1 |
| 03A | 6023872 | Крышка | 1 |
| 03A | 6027046 | Крышка | 1 |
| 03B | 4639287 | Резиновая прокладка | 1 |
| 03C | 4696071 | 1 | |
| 03D | 4415014 | 1 | |
| 05 | 7048679 замена: 7055837 | Крышка | 1 |
| 05 | 7055837 | Крышка | 1 |
| 09 | 8100379 | Крышка | 1 |
| 09A | 7048765 | Крышка | 1 |
| 09B | 4627474 | Резиновая прокладка | 1 |
| 09C | 4639285 | Резиновая прокладка | 1 |
| 09D | 4661185 | Резиновая прокладка | 1 |
| 11 | J271030 | Болт с шайбой | 21 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 8102307 | Крышка | 1 |
| 14A | 6023975 | Крышка | 1 |
| 14B | 4640540 | Резиновая прокладка | 1 |
| 14C | 4451610 | Резиновая прокладка | 1 |
| 15 | 8101595 | Крышка | 1 |
| 15A | 4639718 | Крышка | 1 |
| 15B | 4640579 | Резиновая прокладка | 1 |
| 16 | J271020 | Болт с шайбой | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 9769120 | Кронштейн | 1 |
| 18 | J260816 | Болт с шайбой | 2 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 21 | J271030 | Болт с шайбой | 1 |
| 21 | J271235 | Болт с шайбой | 1 |
| 21 | J281030 | Болт с шайбой | 1 |
| 21A | J901030 | Болт | 1 |
| 21A | J901235 | Болт | 1 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 21B | J222012 | Шайба | 1 |
| 21B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
