Трубопроводы системы смазки (рукоять) — HITACHI ZX280LC-3

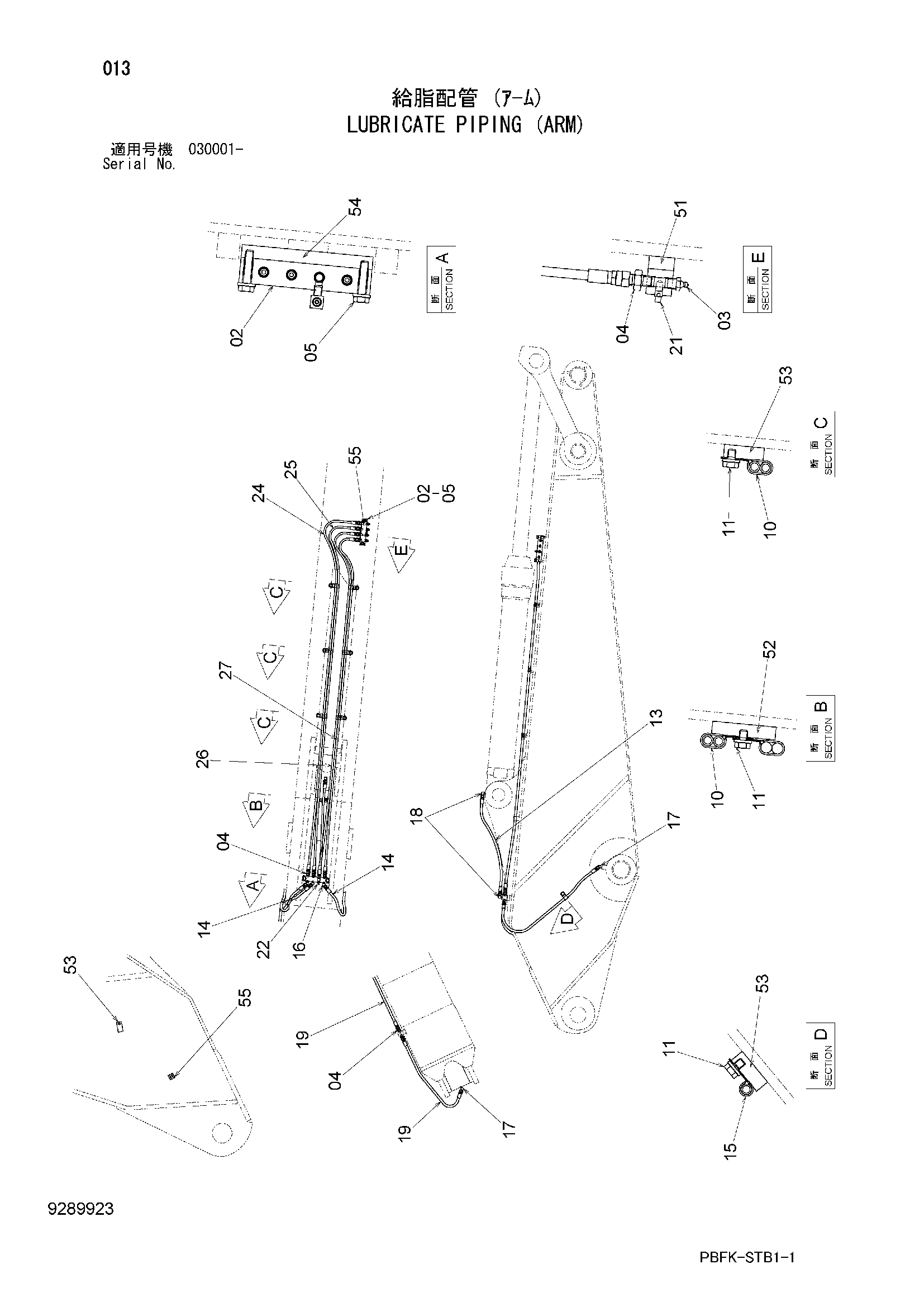

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4678049 | Блок | 2 |
| 03 | J75482 | Пресс-маслёнка | 4 |
| 04 | 4154651 | Адаптер | 10 |
| 05 | J271045 | Болт с шайбой | 4 |
| 05A | J901045 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 10 | 4190292 | Зажим | 8 |
| 11 | J271016 | Болт с шайбой | 9 |
| 11A | J901016 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4486003 | Шланг | 1 |
| 14 | 4487217 | Шланг | 2 |
| 15 | 4190275 | Зажим | 2 |
| 16 | 4154655 | Угловой штуцер | 3 |
| 17 | 4298745 | Угловой штуцер | 3 |
| 18 | 4298746 | Угловой штуцер | 2 |
| 19 | 4488155 | Шланг | 2 |
| 21 | 94-2021 | Пробка | 1 |
| 22 | 94-2022 | Пробка | 1 |
| 24 | 4601319 | Шланг | 1 |
| 25 | 4656033 | Шланг | 1 |
| 26 | 4619497 | Шланг | 1 |
| 27 | 4668286 | Шланг | 1 |
| 51 | 4678048 | Седло винта | 1 |
| 52 | 4449089 | Седло винта | 1 |
| 53 | 4195689 | Седло винта | 8 |
| 54 | 9769410 | Седло винта | 1 |
| 55 | 4207509 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
