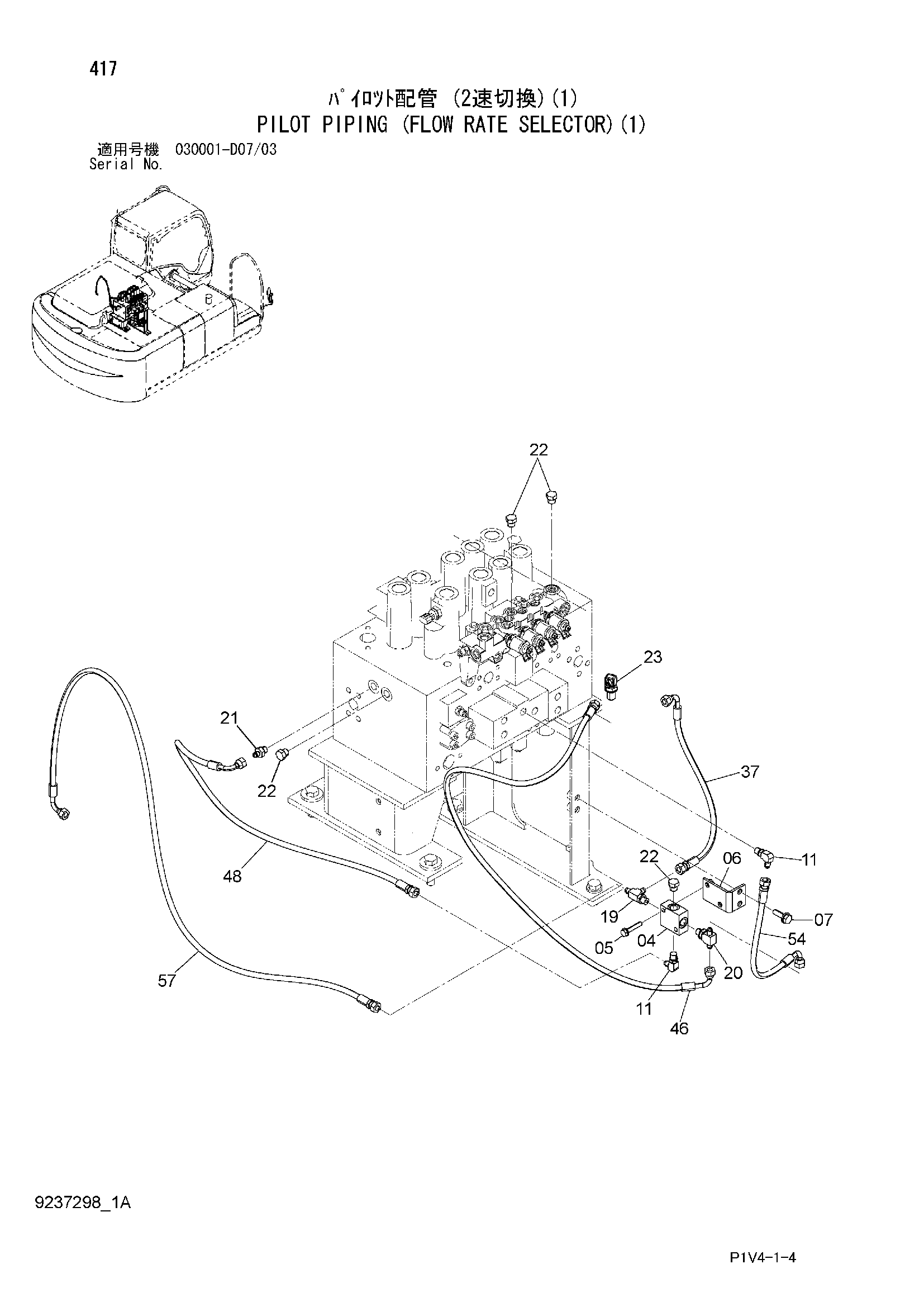

Пилотные гидролинии (поток производительность селектор)(1) — HITACHI ZX280LC-3
Заводская схема «Пилотные гидролинии (поток производительность селектор)(1)» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4411001 | Челночный клапан | 1 |
| 05 | J260845 | Болт с шайбой | 2 |
| 05A | J900845 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 9764485 | Кронштейн | 1 |
| 07 | J271035 | Болт с шайбой | 2 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 11 | A852322 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852522 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852122 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A885002 | Пробка | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4351281 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4313240 | Шланг | 1 |
| 46 | 4648456 | Шланг | 1 |
| 48 | 4648457 | Шланг | 1 |
| 54 | 4655448 | Шланг | 1 |
| 57 | 9264947 | Шланг в сборе | 1 |
| 57A | 4648455 | Шланг | 1 |
| 57B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
