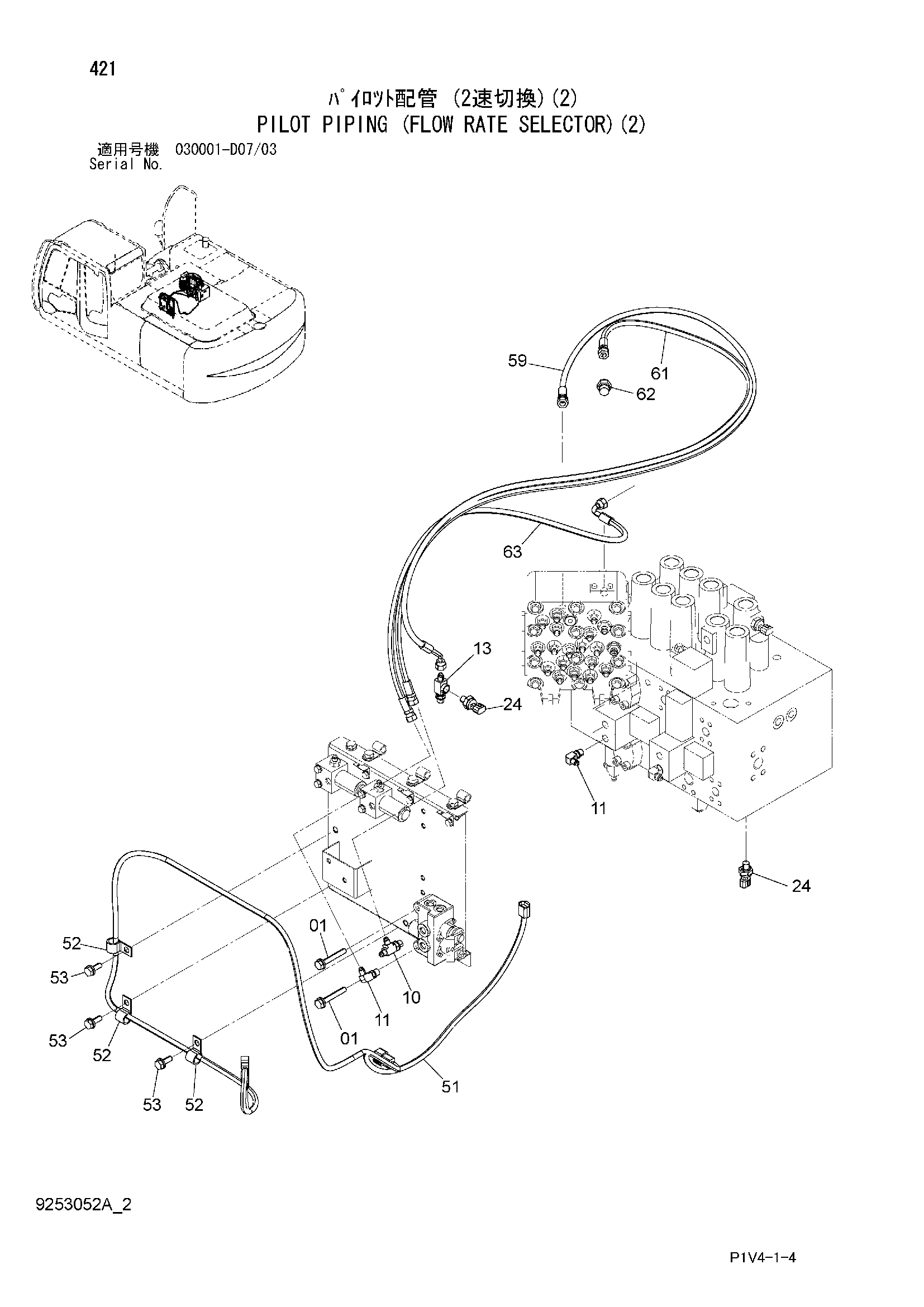

Пилотные гидролинии (поток производительность селектор)(2) — HITACHI ZX280LC-3
Заводская схема «Пилотные гидролинии (поток производительность селектор)(2)» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271070 | Болт с шайбой | 2 |
| 01A | J901070 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 10 | A852422 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4364784 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4436535 | Датчик давления | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 3106817 | Жгут проводов | 1 |
| 52 | 4190273 | Зажим | 3 |
| 53 | J271030 | Болт с шайбой | 3 |
| 53A | J901030 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 59 | 9265185 | Шланг в сборе | 1 |
| 59A | 4655739 | Шланг | 1 |
| 59B | 4327293 | Защитный кожух | 1 |
| 61 | 9265189 | Шланг в сборе | 1 |
| 61A | 4655783 | Шланг | 1 |
| 61B | 4327293 | Защитный кожух | 1 |
| 62 | A852132 | Адаптер | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 9265188 | Шланг в сборе | 1 |
| 63A | 4616024 | Шланг | 1 |
| 63B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
