STD. стрела — HITACHI ZX280LC-3

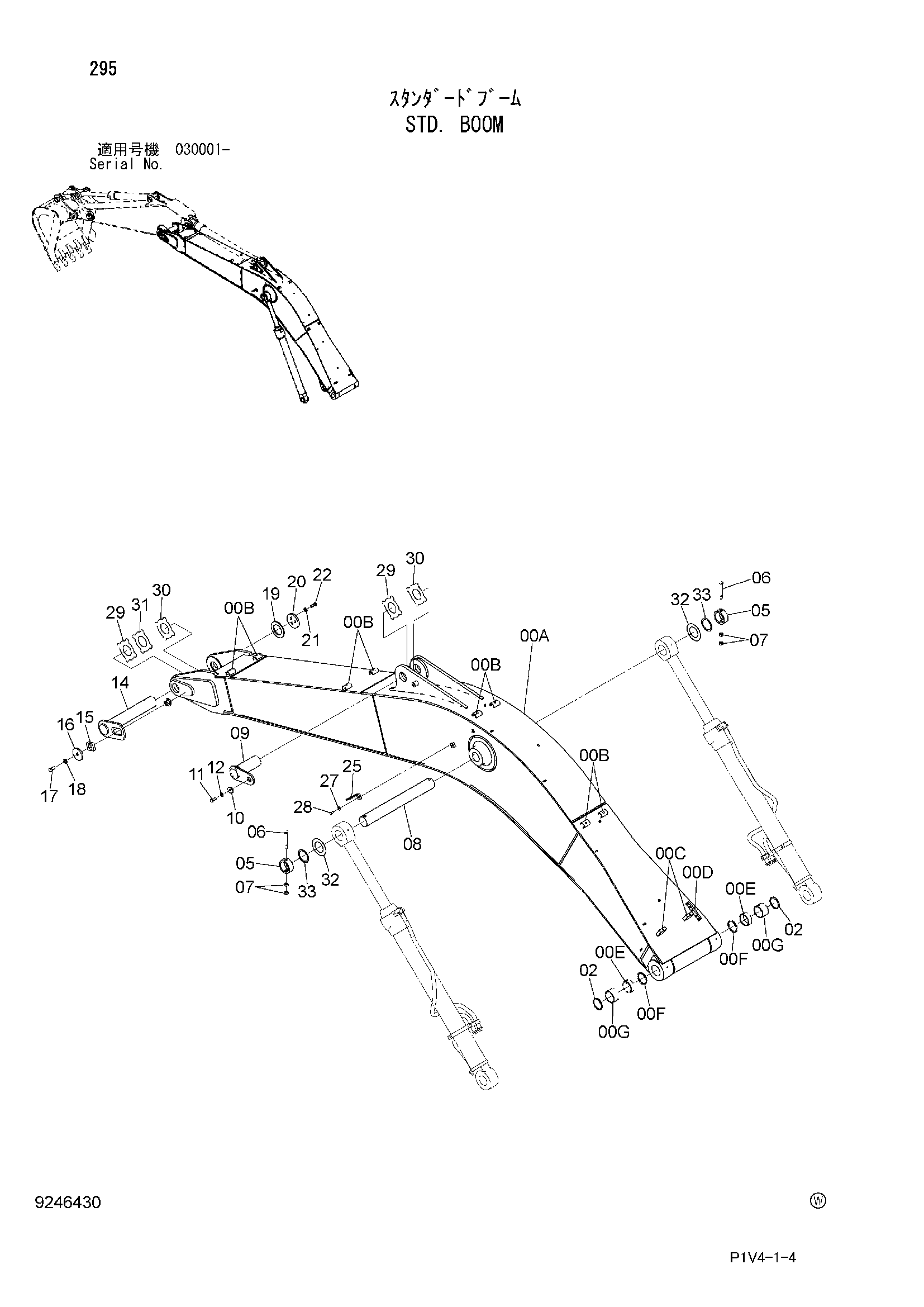

Заводская схема «STD. стрела» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-G | 7046957 | Стрела в сборе | 1 |
| 00A | 5009786 | Стрела | 1 |
| 00B | 9765301 | Седло винта | 8 |
| 00C | 4647806 | Седло винта | 2 |
| 00D | 4624799 | Блок | 1 |
| 00E | 4364501 | Втулка | 2 |
| 00F | 4074008 | Пылезащитное уплотнение | 2 |
| 00G | 4443885 | Втулка | 2 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 05 | 4143531 | Ограничитель | 2 |
| 06 | 4435127 | Стопорный палец | 2 |
| 07 | J950020 | Гайка | 4 |
| 08 | 3090165 | Палец | 1 |
| 09 | 8096869 | Палец | 1 |
| 10 | 4441471 | Пластина | 1 |
| 11 | J921840 | Болт | 1 |
| 12 | J222018 | Шайба | 1 |
| 14 | 8094392 | Палец | 1 |
| 15 | 4611688 | Блок | 1 |
| 16 | 4611733 | Пластина | 1 |
| 17 | J922245 | Болт | 1 |
| 18 | J222022 | Шайба | 1 |
| 19 | 4615565 | Проставка | 1 |
| 20 | 4611642 | Ограничитель | 1 |
| 21 | J222018 | Шайба | 3 |
| 22 | J921850 | Болт | 3 |
| 25 | 4224631 | Кронштейн | 1 |
| 27 | J222014 | Шайба | 1 |
| 28 | J901430 | Болт | 1 |
| 29 | 4445638 | Упорная пластина 1.0mm | 2 |
| 30 | 4445639 | Упорная пластина 2.0mm | 2 |
| 31 | 4460372 | Упорная пластина 1.5mm | 1 |
| 32 | 4450014 | Упорная пластина 1.0mm | 2 |
| 33 | 4445640 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
