Трансмиссия (поворот) — HITACHI ZX280LC-3

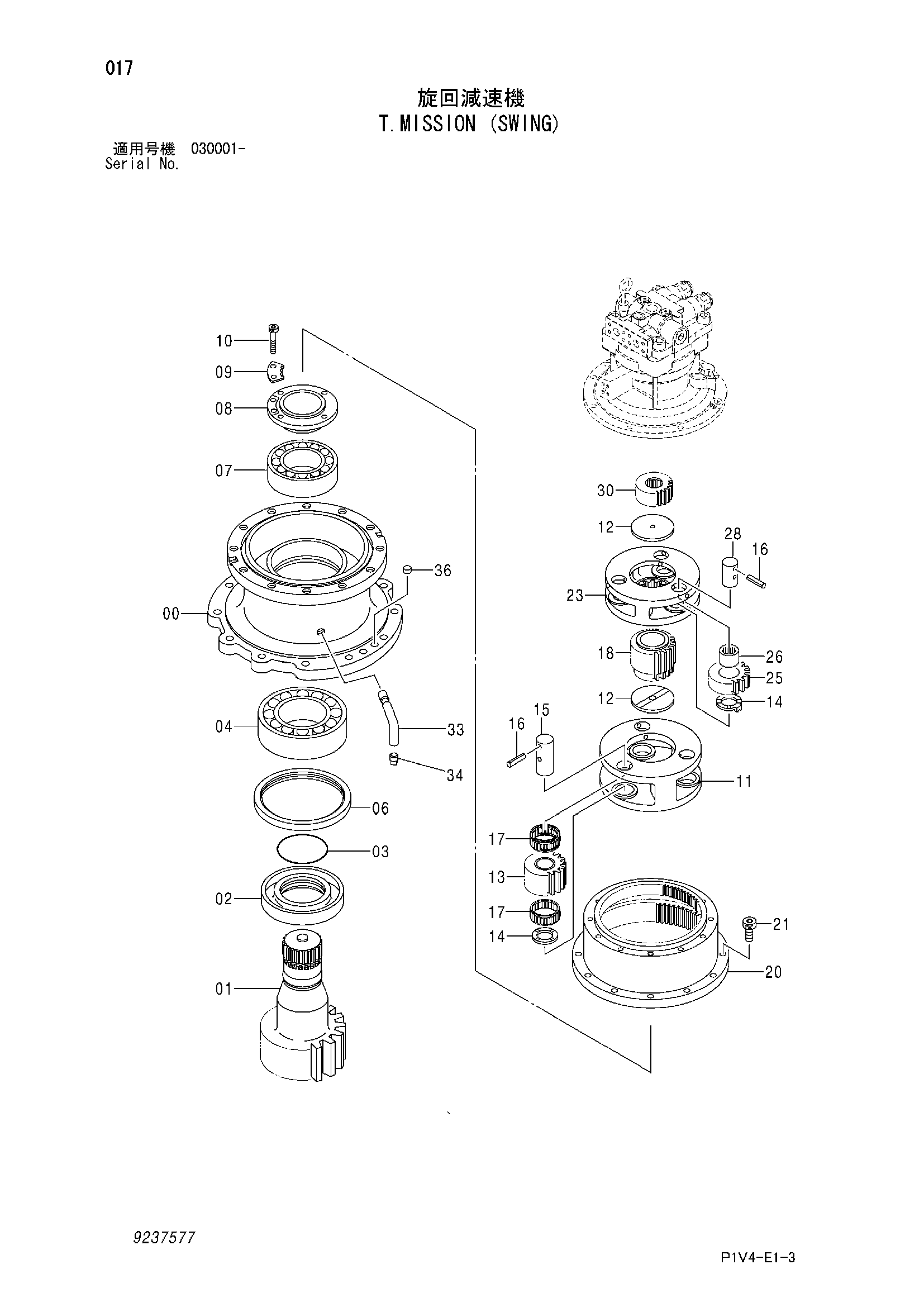

Заводская схема «Трансмиссия (поворот)» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9237577 замена: 9258609 | Трансмиссия (поворот) | 1 | |
| 9258609 | Трансмиссия (поворот) | 1 | |
| 00 | 1033259 | Корпус | 1 |
| 01 | 2051255 | Вал проп. | 1 |
| 02 | 3085038 | Втулка | 1 |
| 03 | A811130 | Уплотнительное кольцо | 1 |
| 04 | 4417903 | Роликовый подшипник | 1 |
| 06 | 4417906 | Масляное уплотнение | 1 |
| 07 | 4616701 | Роликовый подшипник | 1 |
| 08 | 3101838 | Гайка | 1 |
| 09 | 4616702 | Стопорная пластина | 1 |
| 10 | J901016 | Болт | 2 |
| 11 | 1032218 | Водило | 1 |
| 12 | 4194454 | Упорная пластина | 2 |
| 13 | 3102466 | Планетарная шестерня | 3 |
| 14 | 4452475 | Упорная пластина | 6 |
| 15 | 4203534 | Палец | 3 |
| 16 | 4508560 | Пружинный штифт | 6 |
| 17 | 4445531 | Игольчатый подшипник | 6 |
| 18 | 3050683 | Солнечная шестерня | 1 |
| 20 | 1032219 | Коронная шестерня | 1 |
| 21 | M341850 | Болт с внутренним шестигранником | 12 |
| 23 | 1032217 | Водило | 1 |
| 25 | 3101839 | Планетарная шестерня | 3 |
| 26 | 4455099 | Игольчатый подшипник | 3 |
| 28 | 4203533 | Палец | 3 |
| 30 | 3102698 | Солнечная шестерня | 1 |
| 33 | 3088126 | Трубка | 1 |
| 34 | 94-2012 | Пробка | 1 |
| 36 | 4445354 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
