Электрический тип управление детали [NA] — HITACHI ZX280LC-3

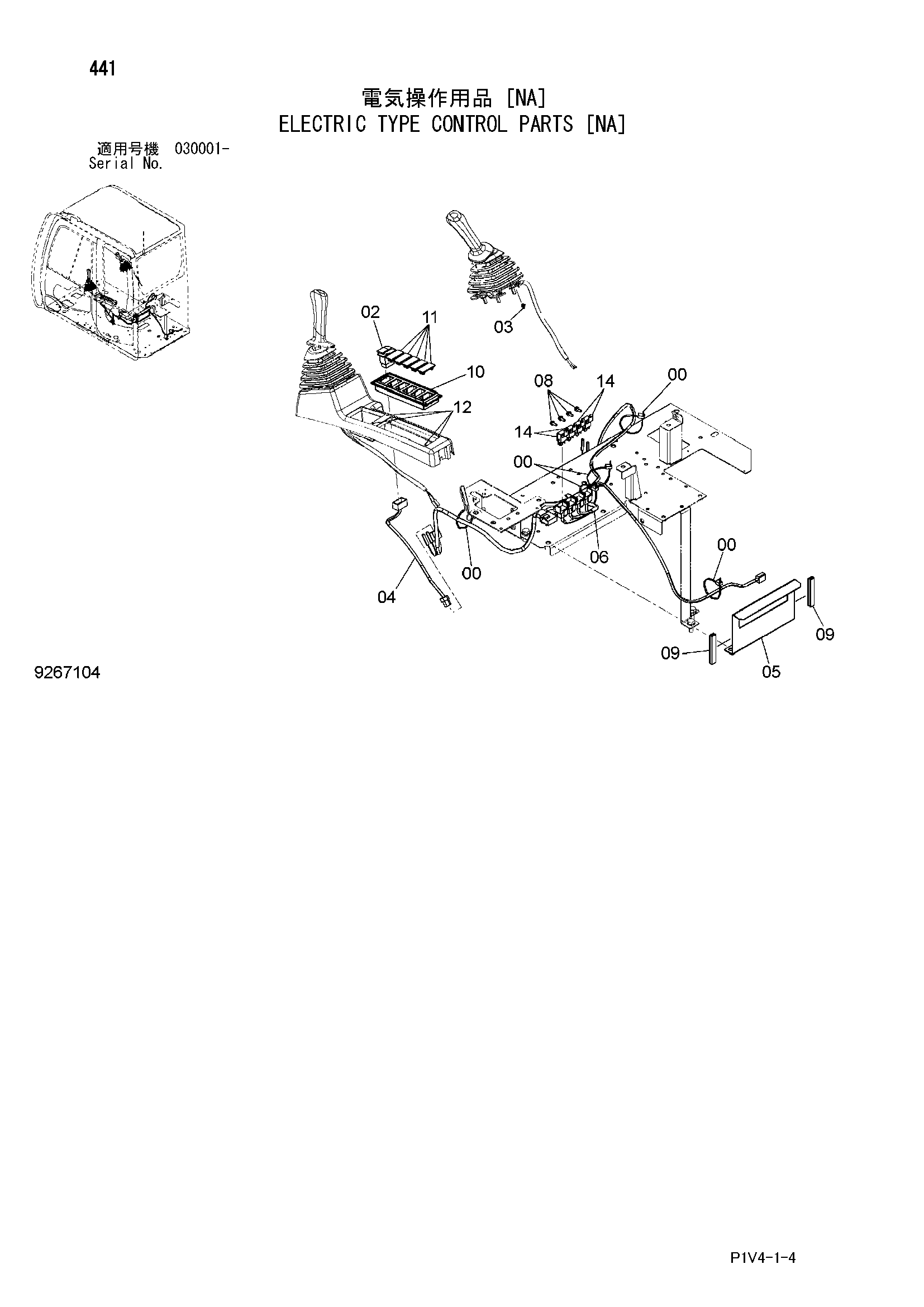

Заводская схема «Электрический тип управление детали [NA]» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрический тип управление детали [NA] HITACHI ZX280LC-3](/catalog-drawings/70/70acc022-03ce-4ba8-8713-9a084b2d1c45.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4055312 | Ленточный зажим | 5 |
| 02 | 4651295 | Выключатель | 1 |
| 03 | 4300351 | Ленточный зажим | 1 |
| 04 | 4651278 | Жгут проводов | 1 |
| 05 | 8101967 | Кронштейн | 1 |
| 06 | 3108484 | Жгут проводов | 1 |
| 08 | J460616 | Винт с шайбой | 4 |
| 09 | 4649377 | Резиновая прокладка | 2 |
| 10 | 2053295 | Корпус(6) | 1 |
| 11 | 4620283 | Колпачок | 5 |
| 12 | 4361800 | Самонарезающий винт | 4 |
| 14 | 4414207 | Реле | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
