Трубопроводы системы смазки (2P-BOOM) — HITACHI ZX280LC-3

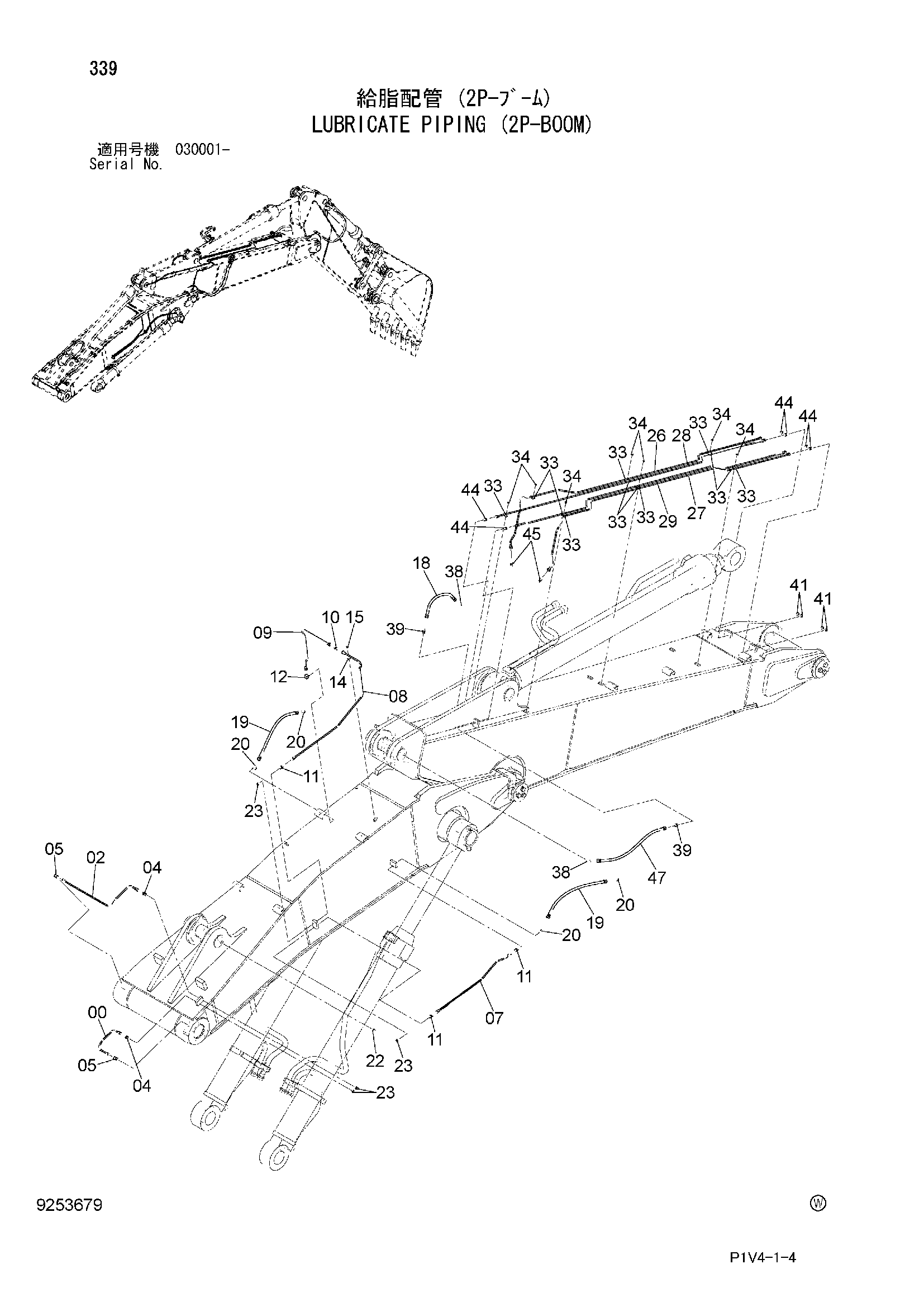

Заводская схема «Трубопроводы системы смазки (2P-BOOM)» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3099653 | Трубка | 1 |
| 02 | 3108204 | Трубка | 1 |
| 04 | 4360981 | Штуцер трубки | 2 |
| 05 | 4345297 | Штуцер трубки | 2 |
| 07 | 4604841 | Трубка | 1 |
| 08 | 4610806 | Трубка | 1 |
| 09 | 4611376 | Трубка | 1 |
| 10 | 4099282 | Адаптер | 1 |
| 11 | 4360981 | Штуцер трубки | 3 |
| 12 | 4097666 | Угловой штуцер | 1 |
| 14 | 4000854 | Зажим трубка | 1 |
| 15 | J260612 | Болт с шайбой | 1 |
| 15A | J900612 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 18 | 4244588 | Нейлоновый шланг | 1 |
| 19 | 4479191 | Пластиковый шланг | 2 |
| 20 | 4154655 | Угловой штуцер | 4 |
| 22 | 4148896 | Пресс-маслёнка | 1 |
| 23 | J75482 | Пресс-маслёнка | 4 |
| 26 | 2050696 | Трубка | 1 |
| 27 | 2050697 | Трубка | 1 |
| 28 | 3100572 | Трубка | 1 |
| 29 | 2050695 | Трубка | 1 |
| 33 | 4000854 | Зажим трубка | 12 |
| 34 | J260612 | Болт с шайбой | 7 |
| 34A | J900612 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 38 | 4154655 | Угловой штуцер | 2 |
| 39 | 4154651 | Адаптер | 2 |
| 41 | J75482 | Пресс-маслёнка | 4 |
| 44 | 4360981 | Штуцер трубки | 6 |
| 45 | 4018355 | Адаптер | 2 |
| 47 | 4239732 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
