Гидромотор (ход) — HITACHI ZX280LC-3

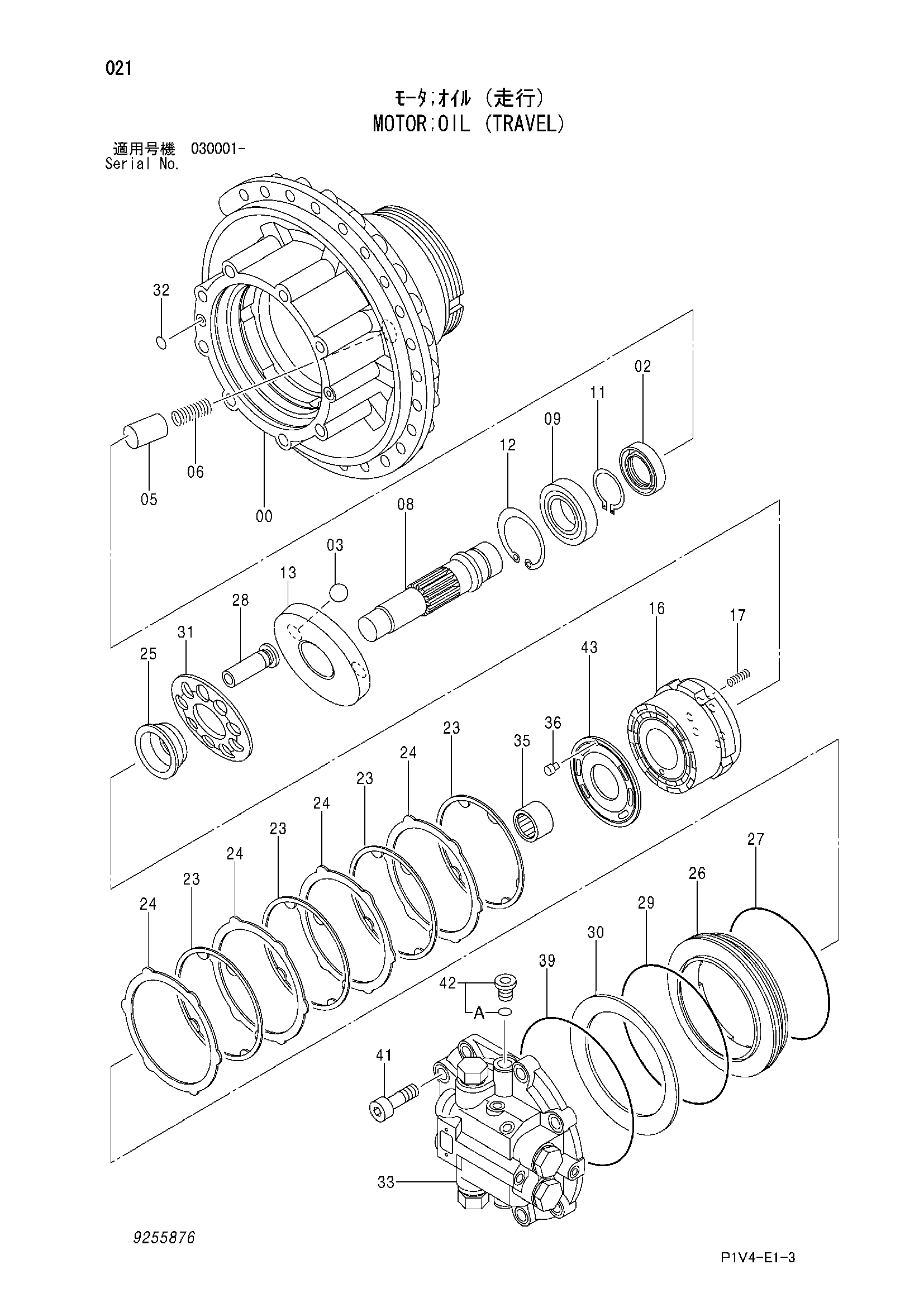

Заводская схема «Гидромотор (ход)» для HITACHI ZX280LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9255876 замена: 9251292 | Гидромотор | 1 | |
| (9251292) | Гидромотор | 1 | |
| 00 | 0004501 | Корпус | 1 |
| 02 | 4396696 | Масляное уплотнение | 1 |
| 03 | 4355728 | Шарик | 2 |
| 05 | 4462038 | Поршень | 1 |
| 06 | 4475147 | Пружина сжатия | 1 |
| 08 | 2047884 | Вал | 1 |
| 09 | 4396755 | Роликовый подшипник | 1 |
| 11 | 991345 | Стопорное кольцо | 1 |
| 12 | 959501 | Стопорное кольцо | 1 |
| 13 | 3106087 | Пластина свасх | 1 |
| 16 | 2053333 | Ротор | 1 |
| 17 | 4468258 | Пружина сжатия | 6 |
| 23 | 3107797 | Пластина фрикционный | 4 |
| 24 | 3094376 | Пластина | 4 |
| 25 | 4642740 | Втулка | 1 |
| 26 | 3094377 | Поршень | 1 |
| 27 | 4468248 | Уплотнительное кольцо | 1 |
| 28 | 8100811 замена: 8107650 | Поршень | 9 |
| 28 | 8107650 | Поршень | 9 |
| 29 | 4468249 | Уплотнительное кольцо | 1 |
| 30 | 4468250 | Тарельчатая пружина | 1 |
| 31 | 3103750 замена: 3107859 | Фиксатор | 1 |
| 31 | 3107859 | Фиксатор | 1 |
| 32 | 4506415 | Уплотнительное кольцо | 2 |
| 33 | 9263062 замена: 9264565 | Тормозной клапан | 1 |
| 33 | (9264565) | Тормозной клапан | 1 |
| 35 | 4472355 | Игольчатый подшипник | 1 |
| 36 | 4461910 | Установочный штифт | 1 |
| 39 | 4468244 | Уплотнительное кольцо | 1 |
| 41 | M342056 | Болт с внутренним шестигранником | 8 |
| 42 | 9134112 | Пробка | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 3103258 | Пластина клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
