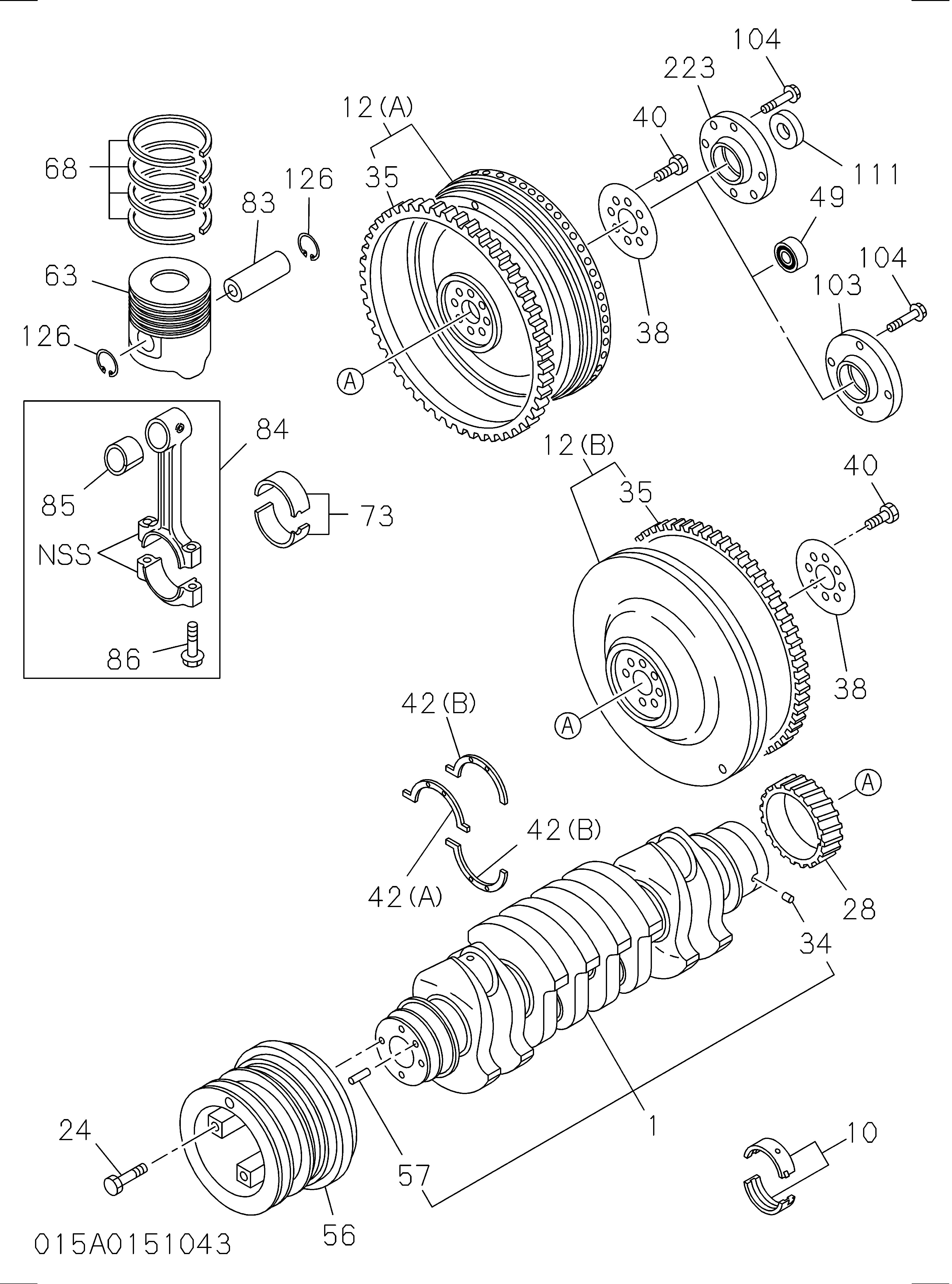

015: Коленчатый вал, поршни и маховик — HITACHI ZX280L-3
Заводская схема «015: Коленчатый вал, поршни и маховик» для HITACHI ZX280L-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8973525342 | Коленчатый вал | 1 |
| 001 | 8980292700 | Коленчатый вал | 1 |
| 010 | 8973720761 | Металлический комплект коленчатый вал, стандарт | 5 |
| 010 | 8973720771 | Металлический комплект коленчатый вал, стандарт | 5 |
| 010 | 8973720781 | Металлический комплект коленчатый вал, стандарт | 5 |
| 012(A) | 8980437010 | Маховик | 1 |
| 012(B) | 8973627560 | Маховик | 1 |
| 024 | 8970287330 | Болт дампер | 4 |
| 028 | 8943922551 | Шестерня CR/вал | 1 |
| 034 | 9098786260 | Палец шестерня сеттинг | 1 |
| 035 | 8943931320 | Шестерня кольцо | 1 |
| 038 | 8943974961 | Шайба маховик | 1 |
| 040 | 8971780130 | Болт маховик | 8 |
| 042(A) | 8943992770 | Шайба упорный, CR/вал | 1 |
| 042(A) | 8973865480 | Шайба упорный, CR/вал | 1 |
| 042(B) | 8943992830 | Шайба упорный, CR/вал | 2 |
| 042(B) | 8973865490 | Шайба упорный, CR/вал | 2 |
| 056 | 8973627472 | Шкив CR/вал дампер | 1 |
| 057 | 9081508200 | Палец шкив | 2 |
| 061(A) | 8980182361 | Шкив вентилятор привод | 1 |
| 063 | 8980235261 | Поршень | 4 |
| 063 | 8981529011 | Поршень | 4 |
| 068 | 8980171660 | Кольцо комплект поршень, стандарт | 4 |
| 073 | 8943957571 | Металлический комплект конн шток | 4 |
| 073 | 8971311861 | Металлический комплект конн шток | 4 |
| 073 | 8980642810 | Металлический комплект конн шток | 4 |
| 073 | 8980642820 | Металлический комплект конн шток | 4 |
| 073 | 8976163580 | Металлический комплект конн шток | 4 |
| 073 | 8976163590 | Металлический комплект конн шток | 4 |
| 083 | 8943967311 | Палец поршень | 4 |
| 083 | 8980188631 | Палец поршень | 4 |
| 084 | 8943996612 | Шток в сборе конн | 4 |
| 084 | 8980184252 | Шток в сборе конн | 4 |
| 085 | 8943946130 | Втулка коннрод | 4 |
| 085 | 8943917941 | Втулка коннрод | 4 |
| 086 | 1122350350 | Болт коннрод | 8 |
| 086 | 8980911410 | Болт коннрод | 8 |
| 126 | 1095870811 | Кольцо стопорный, поршень палец | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280L-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
