Стрела рартс — HITACHI ZX280L-3

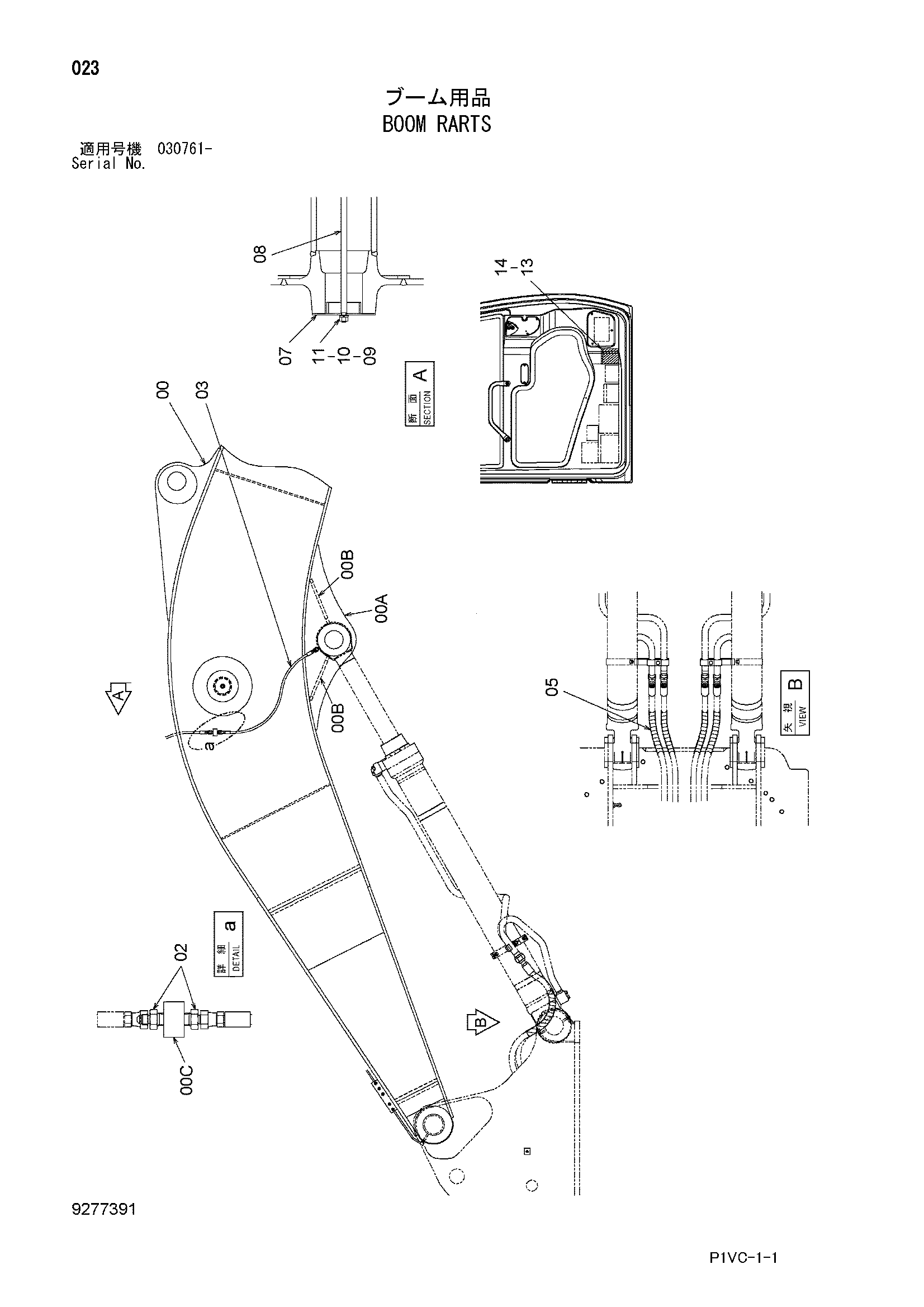

Заводская схема «Стрела рартс» для HITACHI ZX280L-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 8094787 | Кронштейн | 1 |
| 00B | 4614449 | Пластина | 2 |
| 00C | 4218353 | Блок | 2 |
| 02 | 4154651 | Адаптер | 4 |
| 03 | 4642523 | Пластиковый шланг | 2 |
| 05 | 4327294 | Защитный кожух | 4 |
| 07 | 9759106 | Пластина | 2 |
| 08 | 4476879 | Штанга | 1 |
| 09 | A590112 | Плоская шайба | 2 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | J950012 | Гайка | 2 |
| 13 | 4666779 | Информационная табличка | 1 |
| 14 | 4666994 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280L-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
