Автоматический топливный заправка устройство (фласхинг киркуит) — HITACHI ZX280-5G

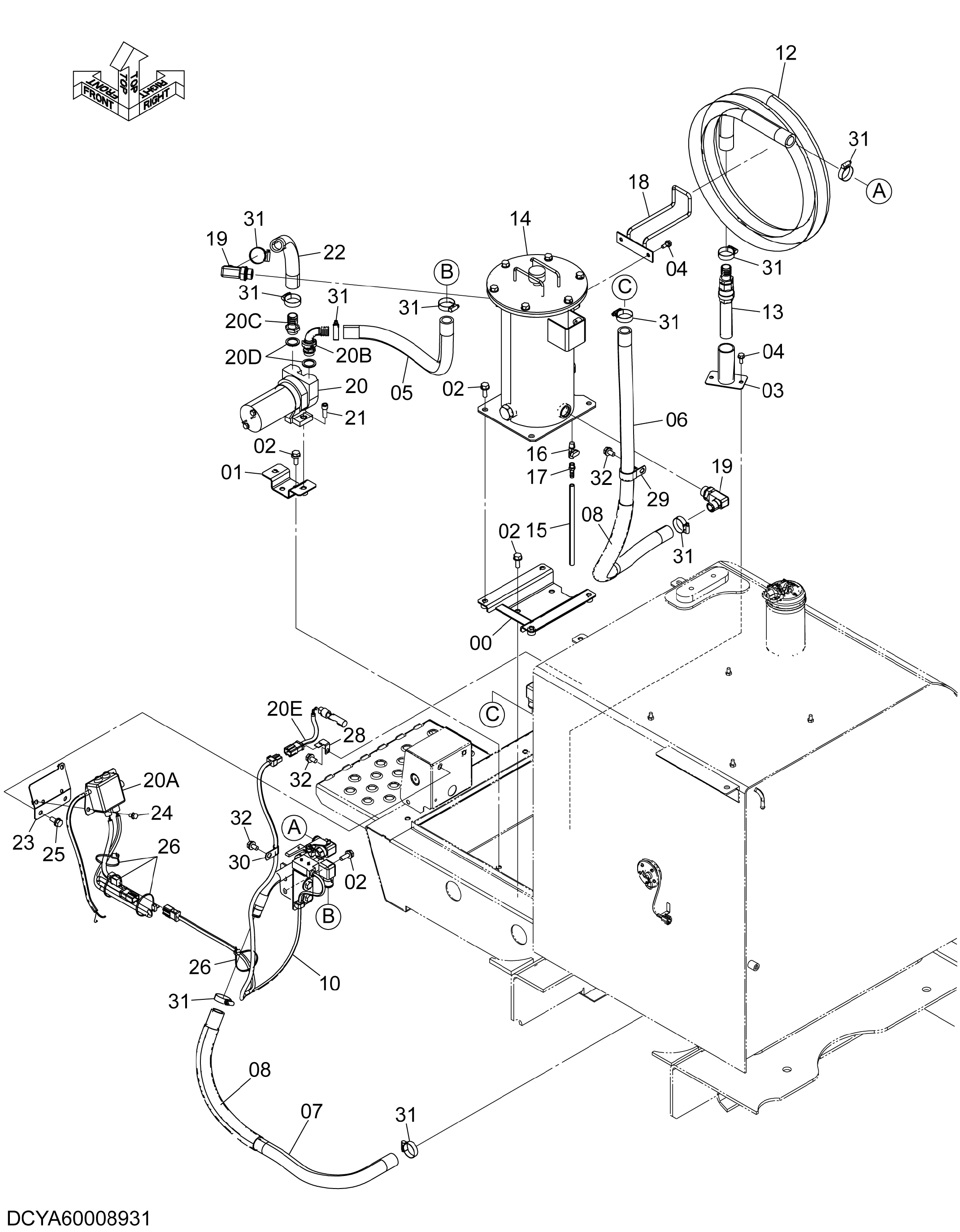

Заводская схема «Автоматический топливный заправка устройство (фласхинг киркуит)» для HITACHI ZX280-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40007572 | Кронштейн | 1 |
| 01 | YA40007573 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 12 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 9765357 | Трубка | 1 |
| 04 | J260820 | Болт с шайбой | 4 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | YA00011521 | Топливный шланг | 1 |
| 06 | 4716417 | Топливный шланг | 1 |
| 07 | YA00013672 | Топливный шланг | 1 |
| 08 | 4327294 | Трубка спирал | 2 |
| 10 | YA60010942 | Шаровой клапан | 1 |
| 12 | 4647605 | Шланг | 1 |
| 13 | 4641263 | Сетчатый фильтр | 1 |
| 14 | YA60008936 | Топливный фильтр | 1 |
| 15 | 4691057 | Виниловый шланг | 1 |
| 16 | 4478378 | Шаровой клапан | 1 |
| 17 | 4449362 | Адаптер | 1 |
| 18 | YA40007571 | Крюк | 1 |
| 19 | 4713922 | Угловой штуцер | 2 |
| 20 | 4641309 | Насос | 1 |
| 20A | 4671642 | Короб управление | 1 |
| 20B | 4713552 | Угловой штуцер | 1 |
| 20C | 4710327 | Адаптер | 1 |
| 20D | 4688131 | Уплотнительная шайба | 2 |
| 20E | 4678872 | Выключатель уровень | 1 |
| 21 | J781030 | Болт с внутренним шестигранником | 2 |
| 22 | 4668359 | Топливный шланг | 1 |
| 23 | 9765296 | Кронштейн | 1 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | J271025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4055312 | Ленточный зажим | 4 |
| 28 | 4355515 | Кронштейн | 1 |
| 29 | 4190264 | Зажим | 1 |
| 30 | 4190272 | Зажим | 1 |
| 31 | 4505243 | Хомут шланга | 10 |
| 32 | J271020 | Болт с шайбой | 3 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
