Гидролинии рабочего оборудования (стрела) — HITACHI ZX280-5G

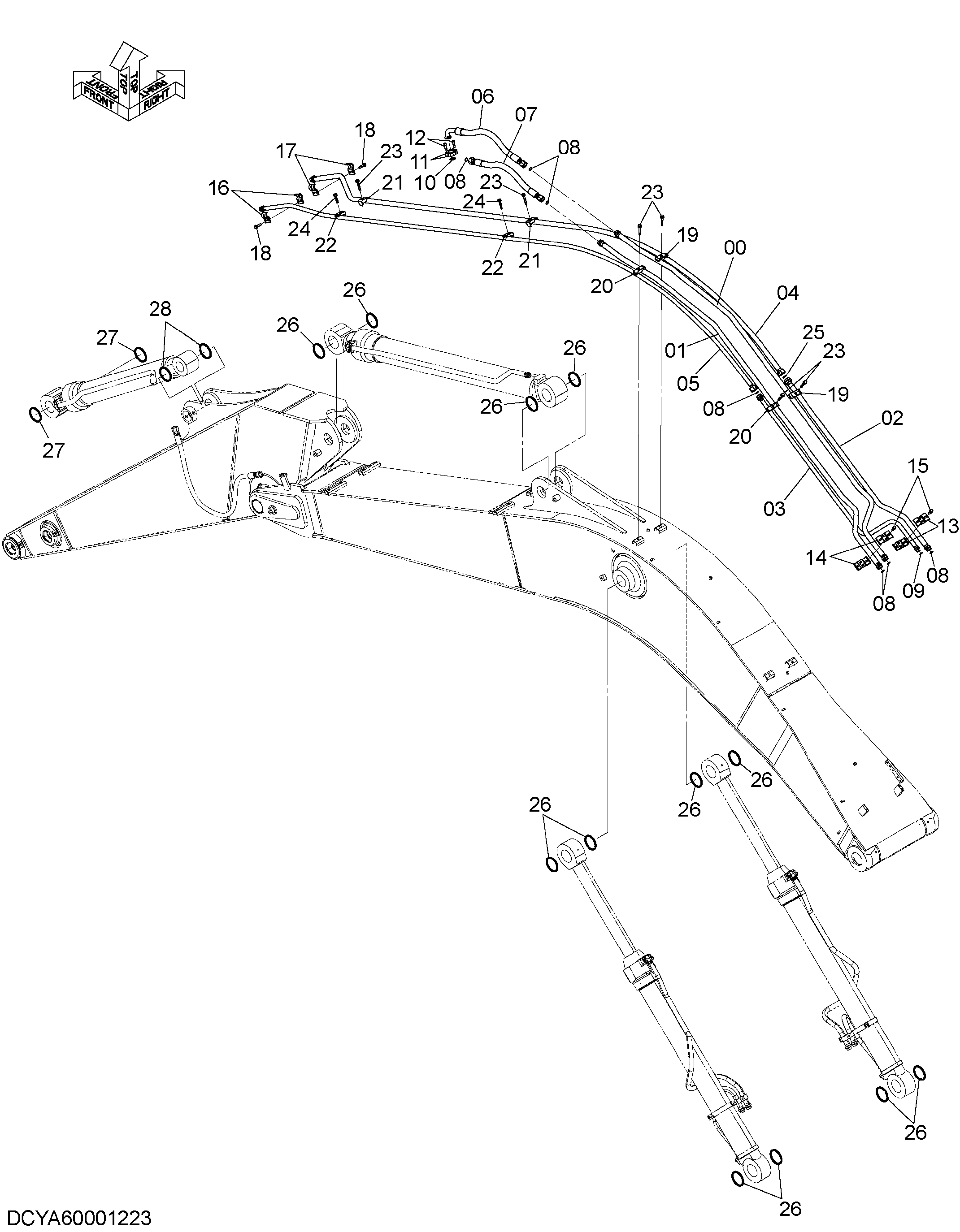

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI ZX280-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122853 | Трубка | 1 |
| 01 | 8122854 | Трубка | 1 |
| 02 | 9772745 | Трубка | 1 |
| 03 | 9772746 | Трубка | 1 |
| 04 | 8122855 | Трубка | 1 |
| 05 | 8122856 | Трубка | 1 |
| 06 | 4620800 | Шланг | 1 |
| 07 | 4622750 | Шланг | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 7 |
| 09 | 4187308 | Уплотнительное кольцо | 1 |
| 10 | 966993 | Уплотнительное кольцо | 1 |
| 11 | 4085560 | Разъёмный фланец | 2 |
| 12 | J781240 | Болт с внутренним шестигранником | 4 |
| 13 | 4710798 | Хомут трубки | 2 |
| 14 | 4710797 | Хомут трубки | 2 |
| 15 | J271235 | Болт с шайбой | 4 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4710793 | Хомут трубки | 2 |
| 17 | 4710794 | Хомут трубки | 2 |
| 18 | J271250 | Болт с шайбой | 4 |
| 18A | J901250 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4189860 | Хомут трубки | 2 |
| 20 | 4153488 | Хомут трубки | 2 |
| 21 | 4190127 | Хомут трубки | 2 |
| 22 | 4190126 | Хомут трубки | 2 |
| 23 | 4657481 | Болт с шайбой | 6 |
| 23A | J901275 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4661579 | Болт с шайбой | 2 |
| 24A | J901265 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4187329 | Уплотнительное кольцо | 1 |
| 26 | 4074008 | Пылезащитное уплотнение | 12 |
| 27 | 4067901 | Пылезащитное уплотнение | 2 |
| 28 | 4067902 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
