Управление педаль (гидромолот, гидроножницы) — HITACHI ZX280-5G

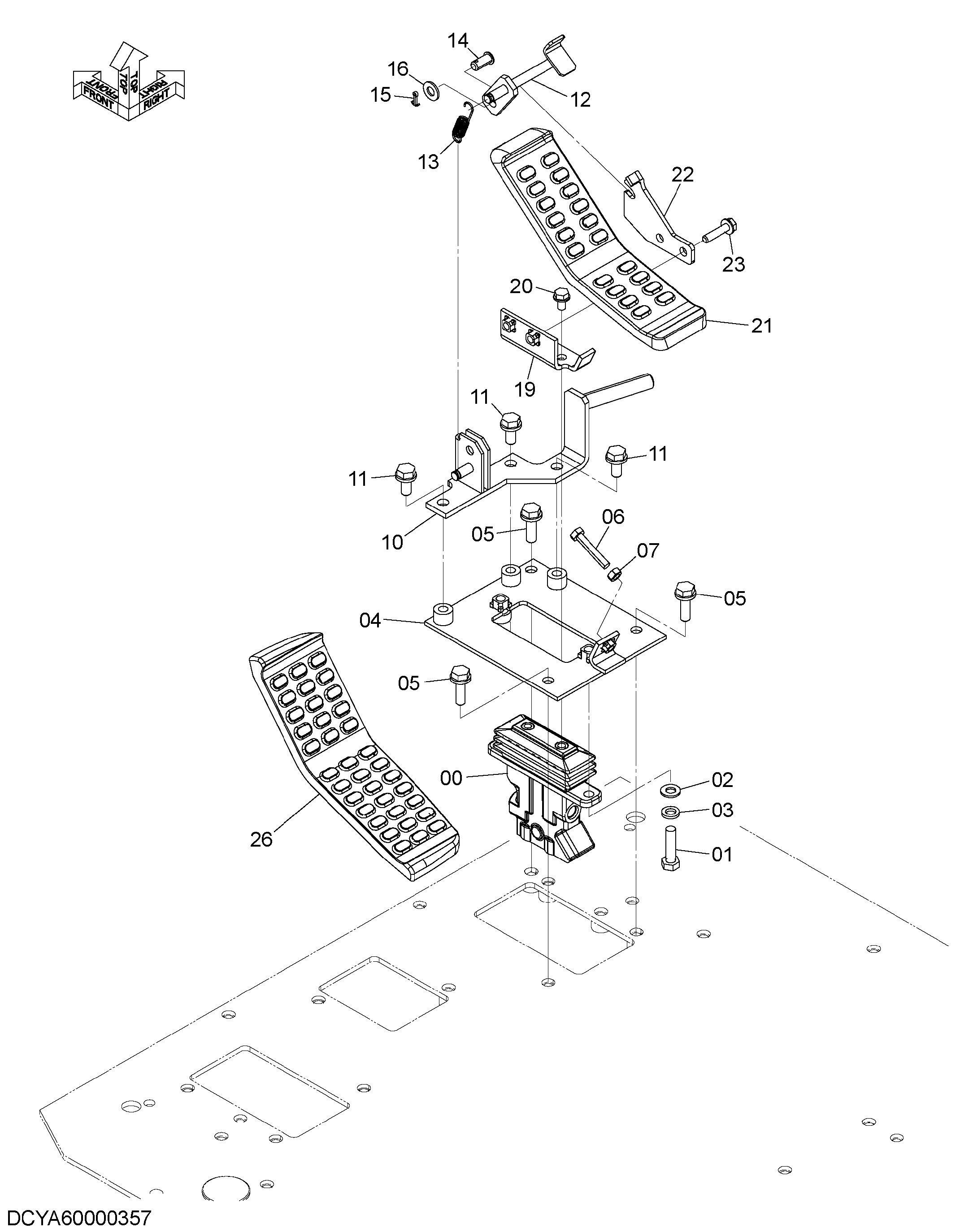

Заводская схема «Управление педаль (гидромолот, гидроножницы)» для HITACHI ZX280-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YB60000024 | Пилотный клапан | 1 |
| 01 | J901040 | Болт | 2 |
| 02 | A590110 | Плоская шайба | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 8101299 | Кронштейн | 1 |
| 05 | J271035 | Болт с шайбой | 3 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4317640 | Болт | 1 |
| 07 | M500807 | Гайка | 1 |
| 10 | 8106893 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 3 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 9766166 | Ограничитель | 1 |
| 13 | 4279604 | Пружина | 1 |
| 14 | 4287795 | Палец | 1 |
| 15 | A763016 | Шплинт | 1 |
| 16 | A590110 | Плоская шайба | 1 |
| 19 | 9765447 | Кронштейн | 1 |
| 20 | J260816 | Болт с шайбой | 2 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | 1033219 | Педаль | 1 |
| 22 | 4660755 | Пластина | 1 |
| 23 | J260835 | Болт с шайбой | 2 |
| 23A | J900835 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 26 | 3106855 | Педаль (правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
