Гидроцилиндр отвала — HITACHI ZX27UNA-2

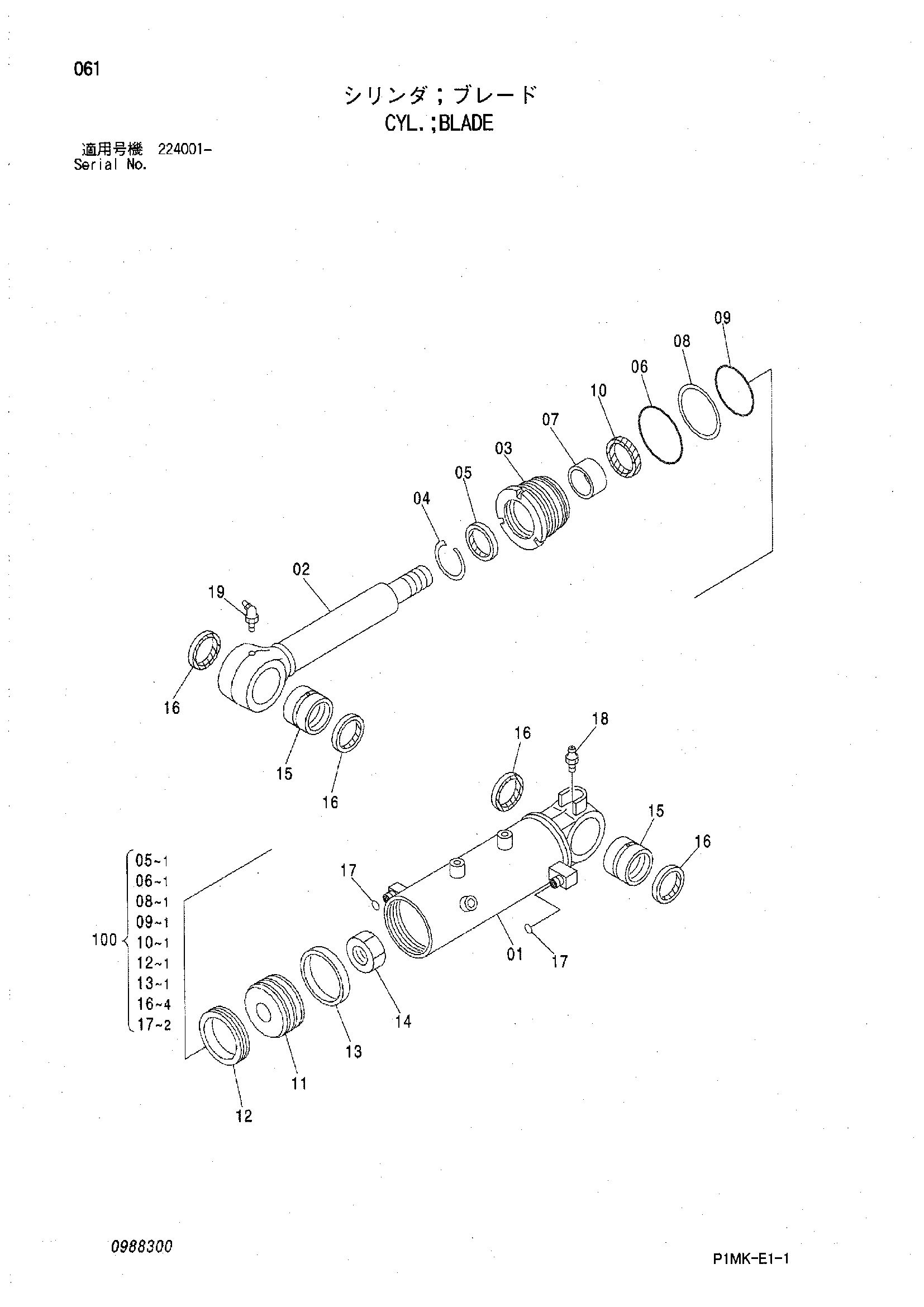

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX27UNA-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4651457 | Гидроцилиндр отвала | 1 | |
| 01 | 0988301 | Гидроцилиндр | 1 |
| 02 | 0920506 | Шток поршня | 1 |
| 03 | 0988308 | Головка гидроцилиндра | 1 |
| 04 | 0920511 | Стопорное кольцо | 1 |
| 05 | 0920510 | Пылезащитное уплотнение | 1 |
| 06 | 0920513 | Уплотнительное кольцо | 1 |
| 07 | 0920515 | Втулка | 1 |
| 08 | 0988302 | Опорное кольцо | 1 |
| 09 | 0988303 | Уплотнительное кольцо | 1 |
| 10 | 0920509 | Манжета | 1 |
| 11 | 0988304 | Поршень | 1 |
| 12 | 0988305 | Поршневое кольцо | 1 |
| 13 | 0988306 | Износостойкое кольцо | 1 |
| 14 | 0920519 | Гайка | 1 |
| 15 | 0920502 | Втулка | 2 |
| 16 | 0920503 | Уплотнение | 4 |
| 17 | 0920504 | Уплотнительное кольцо | 2 |
| 18 | 0920505 | Штуцер | 1 |
| 19 | 0920507 | Штуцер | 1 |
| 100 | 4652458 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27UNA-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
