Гидроцилиндр. поворот — HITACHI ZX27U-3F

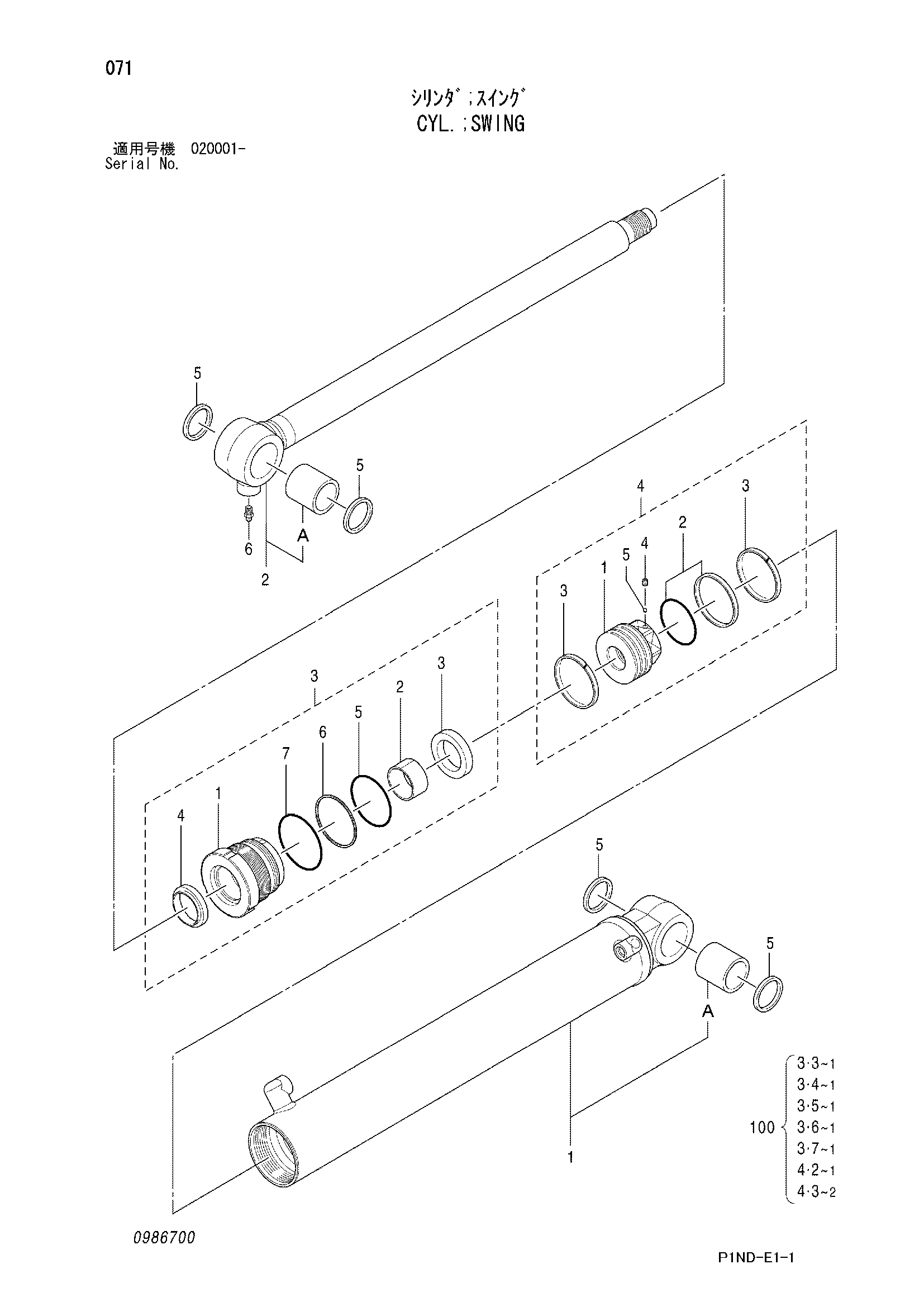

Заводская схема «Гидроцилиндр. поворот» для HITACHI ZX27U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4643504 | Гидроцилиндр. поворот | 1 | |
| 1 | 0986701 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4332741 | Втулка | 1 |
| 2 | 0986702 | Шток поршня в сборе | 1 |
| 2A | 4332741 | Втулка | 1 |
| 3 | 0891703 | Головка гидроцилиндра | 1 |
| 3-1 | 0891704 | Головка гидроцилиндра | 1 |
| 3-2 | 0892005 | Втулка | 1 |
| 3-3 | 0481202 | U-образная манжета | 1 |
| 3-4 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-5 | 0656707 | Уплотнительное кольцо | 1 |
| 3-6 | 0891705 | Опорное кольцо | 1 |
| 3-7 | 0656705 | Уплотнительное кольцо | 1 |
| 4 | 0891712 | Поршень в сборе | 1 |
| 4-1 | 0986703 | Поршень | 1 |
| 4-2 | 0479011 | Уплотнительное кольцо | 1 |
| 4-3 | 0891714 | Направляющее кольцо | 2 |
| 4-4 | 0478720 | Установочный винт | 1 |
| 4-5 | 0478719 | Стальной шарик | 1 |
| 5 | 4473086 | Пылезащитное уплотнение | 4 |
| 6 | 0429920 | Пресс-маслёнка | 1 |
| 100 | 4652139 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
