Гидроцилиндр стрелы (навес) — HITACHI ZX27U-3F

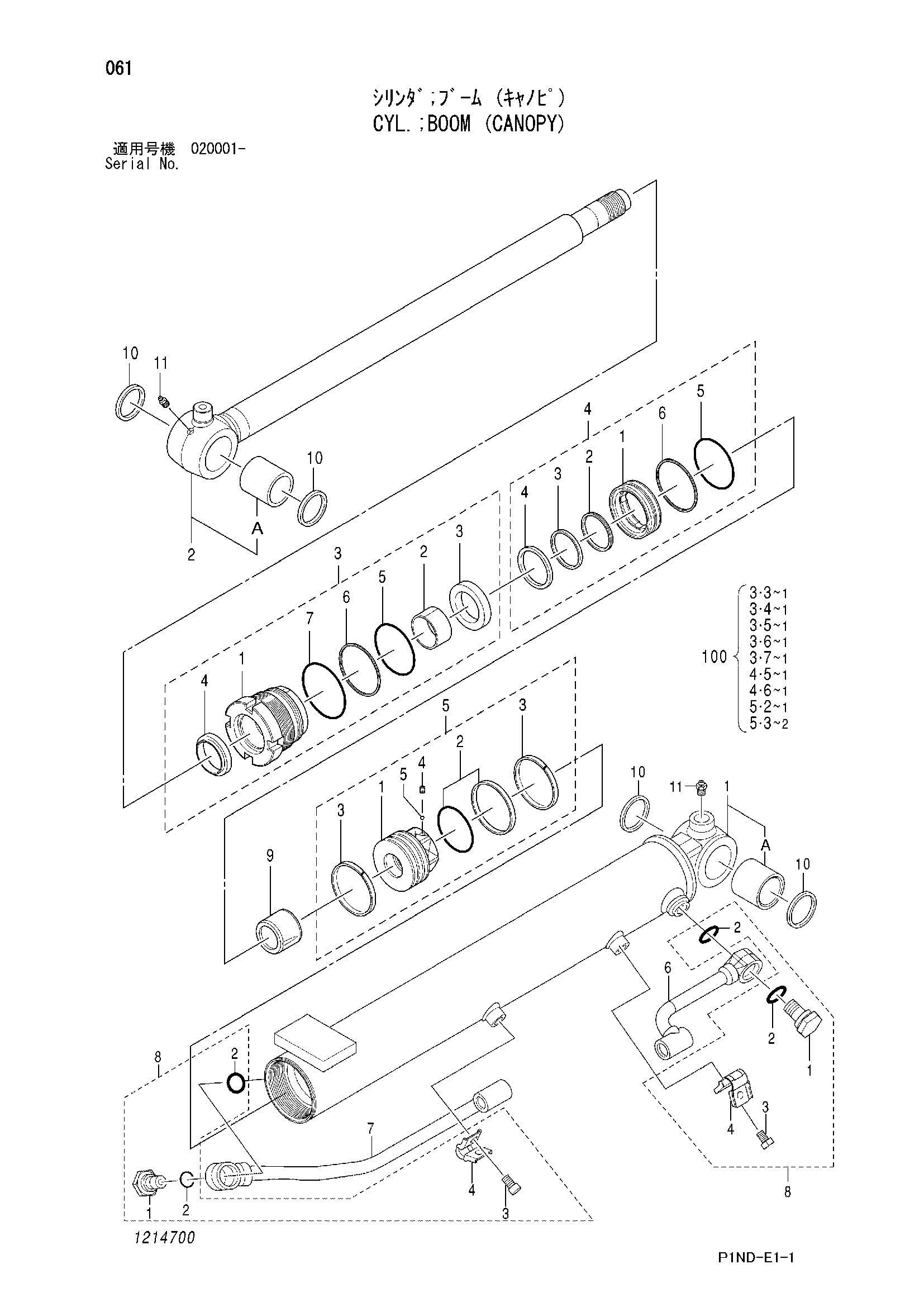

Заводская схема «Гидроцилиндр стрелы (навес)» для HITACHI ZX27U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4690137 | Гидроцилиндр стрелы (навес) | 1 | |
| 1 | 1214701 | Труба гидроцилиндра | 1 |
| 1A | 4332741 | Втулка | 1 |
| 2 | 0984702 | Шток поршня в сборе | 1 |
| 2A | 4332741 | Втулка | 1 |
| 3 | 0992610 | Головка гидроцилиндра | 1 |
| 3-1 | 0992611 | Головка гидроцилиндра | 1 |
| 3-2 | 0891518 | Втулка | 1 |
| 3-3 | 0480903 | U-образная манжета | 1 |
| 3-4 | 0663001 | Грязесъёмное кольцо | 1 |
| 3-5 | 0656707 | Уплотнительное кольцо | 1 |
| 3-6 | 0891705 | Опорное кольцо | 1 |
| 3-7 | 0656705 | Уплотнительное кольцо | 1 |
| 4 | 0984703 | Фиксатор | 1 |
| 4-1 | 0891707 | Фиксатор | 1 |
| 4-2 | 0891708 | Проставка | 1 |
| 4-3 | 0891709 | Уплотнение амортизатор | 1 |
| 4-4 | 0984704 | Колар | 1 |
| 4-5 | 0656707 | Уплотнительное кольцо | 1 |
| 4-6 | 0891711 | Опорное кольцо | 1 |
| 5 | 0948805 | Поршень в сборе | 1 |
| 5-1 | 0948806 | Поршень | 1 |
| 5-2 | 0479011 | Кольцо уплотнение в сборе | 1 |
| 5-3 | 1103302 | Направляющее кольцо | 2 |
| 5-4 | 0478720 | Установочный винт | 1 |
| 5-5 | 0478719 | Стальной шарик | 1 |
| 6 | 1214702 | Трубка в сборе | 1 |
| 7 | 1214703 | Трубка в сборе | 1 |
| 8 | 0986610 | Пробка в сборе | 2 |
| 8-1 | 0986611 | Пробка | 1 |
| 8-2 | 0986612 | Уплотнительное кольцо | 2 |
| 8-3 | 0986613 | Болт | 1 |
| 8-4 | 0986614 | Хомут | 1 |
| 9 | 0984705 | Амортизирующий подшипник | 1 |
| 10 | 0480915 | Пылезащитное уплотнение | 4 |
| 11 | 1203312 | Пресс-маслёнка | 2 |
| 100 | 4634034 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
