Золотник секция (стрела) — HITACHI ZX27U-3F

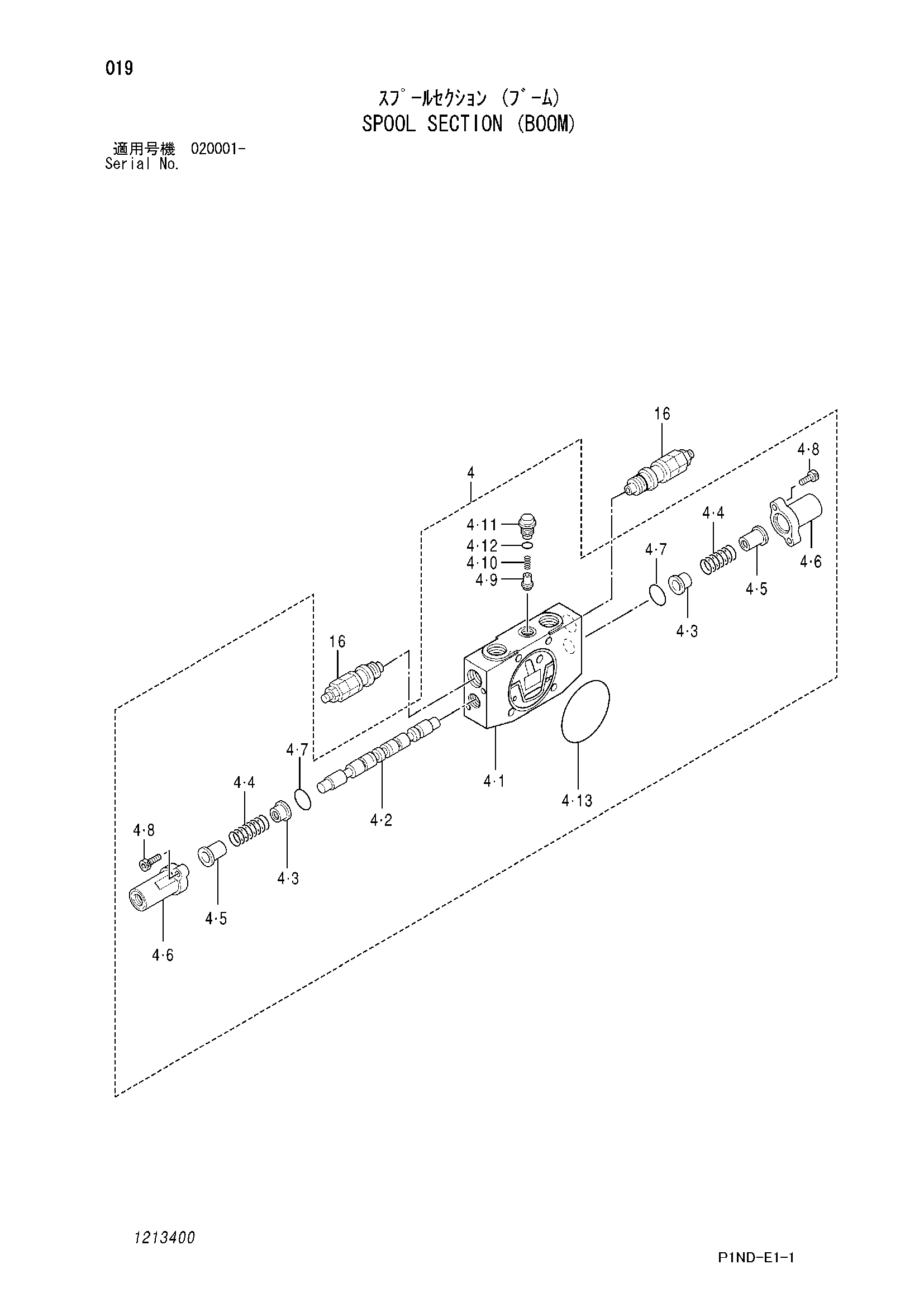

Заводская схема «Золотник секция (стрела)» для HITACHI ZX27U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4 | 4707010 | Секция | 1 |
| 4-3 | 0429310 | Седло пружины | 2 |
| 4-4 | 0974602 | Пружина | 2 |
| 4-5 | 0801303 | Седло пружины | 2 |
| 4-6 | 0801304 | Колпачок | 2 |
| 4-7 | 0429313 | Уплотнительное кольцо | 2 |
| 4-8 | 0429314 | Болт с внутренним шестигранником | 4 |
| 4-9 | 0801305 | Тарельчатый клапан | 1 |
| 4-10 | 0801306 | Пружина | 1 |
| 4-11 | 0801307 | Пробка | 1 |
| 4-12 | 957366 | Уплотнительное кольцо | 1 |
| 4-13 | 0801203 | Уплотнительное кольцо | 1 |
| 16 | 4479042 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
