Луб.оил система — HITACHI ZX27U-3F

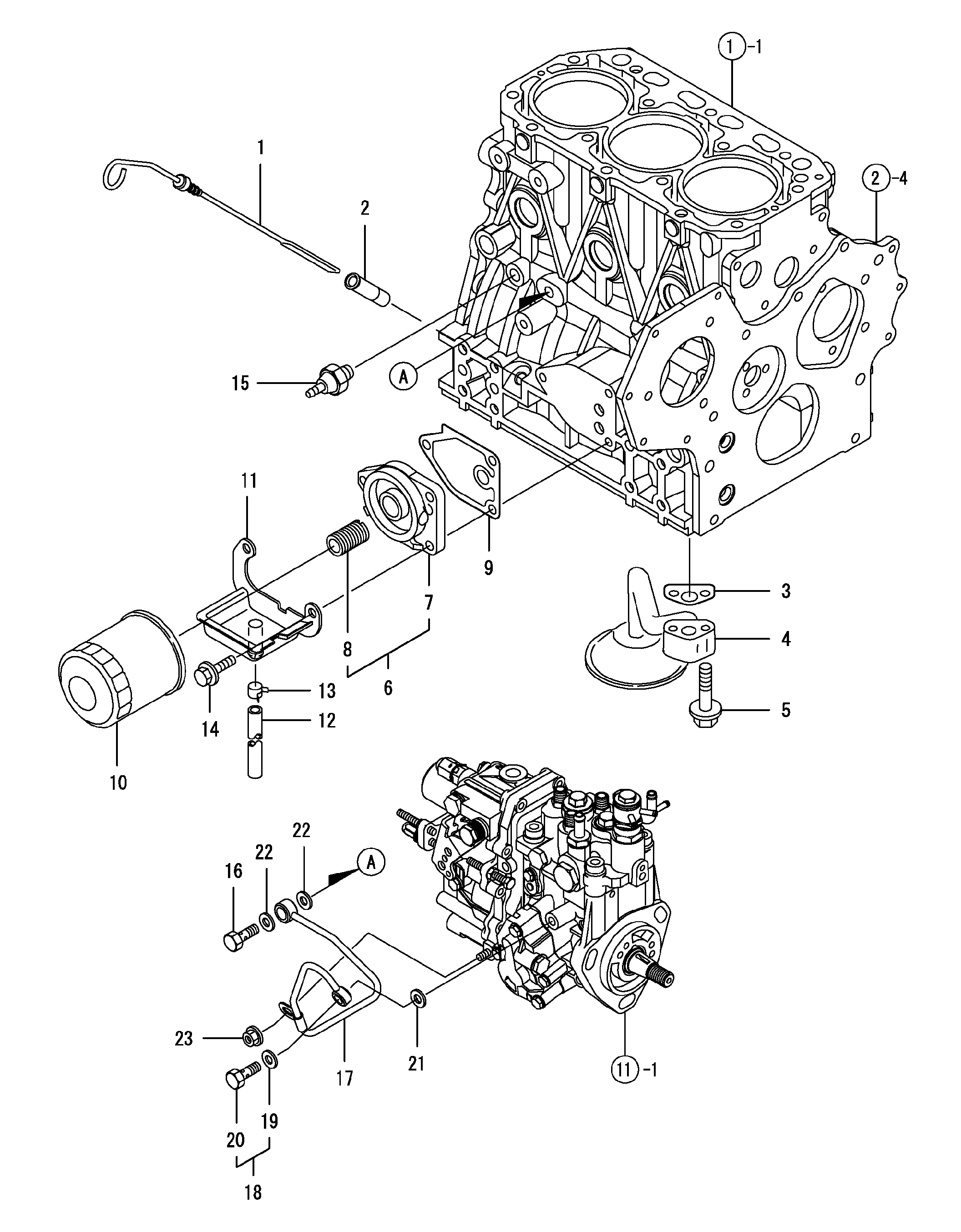

Заводская схема «Луб.оил система» для HITACHI ZX27U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM129242-34801 | Дипстикк, луб.оил | 1 |
| 2 | YNM121520-34810 | Направляющая, дипстикк | 1 |
| 3 | YNM129150-35042 | Прокладка, трубка | 1 |
| 4 | YNM129100-35301 | Трубка в сборе, масляный впускной | 1 |
| 5 | YNM26106-080352 | Болт M 8X 35 с покрытием | 2 |
| 6 | YNM119802-35100 | Кронштейн в сборе, фильтр | 1 |
| 7 | YNM119802-35110 | Кронштейн, фильтр | 1 |
| 8 | YNM129100-35140 | Шпилька | 1 |
| 9 | YNM129150-35111 | Прокладка, кронштейн | 1 |
| 10 | YNM119005-35151 | Фильтр 80X100L | 1 |
| 11 | YNM129240-35800 | Сумп, масляный | 1 |
| 12 | YNM23065-120230 | Трубка, винйл | 1 |
| 13 | YNM23080-014000 | Хомут 14 | 1 |
| 14 | YNM26106-080202 | Болт M 8X 20 с покрытием | 3 |
| 15 | YNM114250-39450 | Выключатель, масляный давление | 1 |
| 16 | YNM124160-39140 | Болт, соединение M10 | 1 |
| 17 | YNM119802-39450 | Трубка в сборе, луб.оил | 1 |
| 18 | YNM129005-59830 | Болт в сборе, соединение | 1 |
| 19 | YNM22190-080002 | SEAL WASHER 8S | 1 |
| 20 | YNM23857-030000 | JOINT BOLT 3 | 1 |
| 21 | YNM22190-080002 | SEAL WASHER 8S | 1 |
| 22 | YNM22190-100002 | Шайба, 10 | 2 |
| 23 | YNM26366-060002 | Гайка M 6 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
