Гидролинии рабочего оборудования — HITACHI ZX27U-3

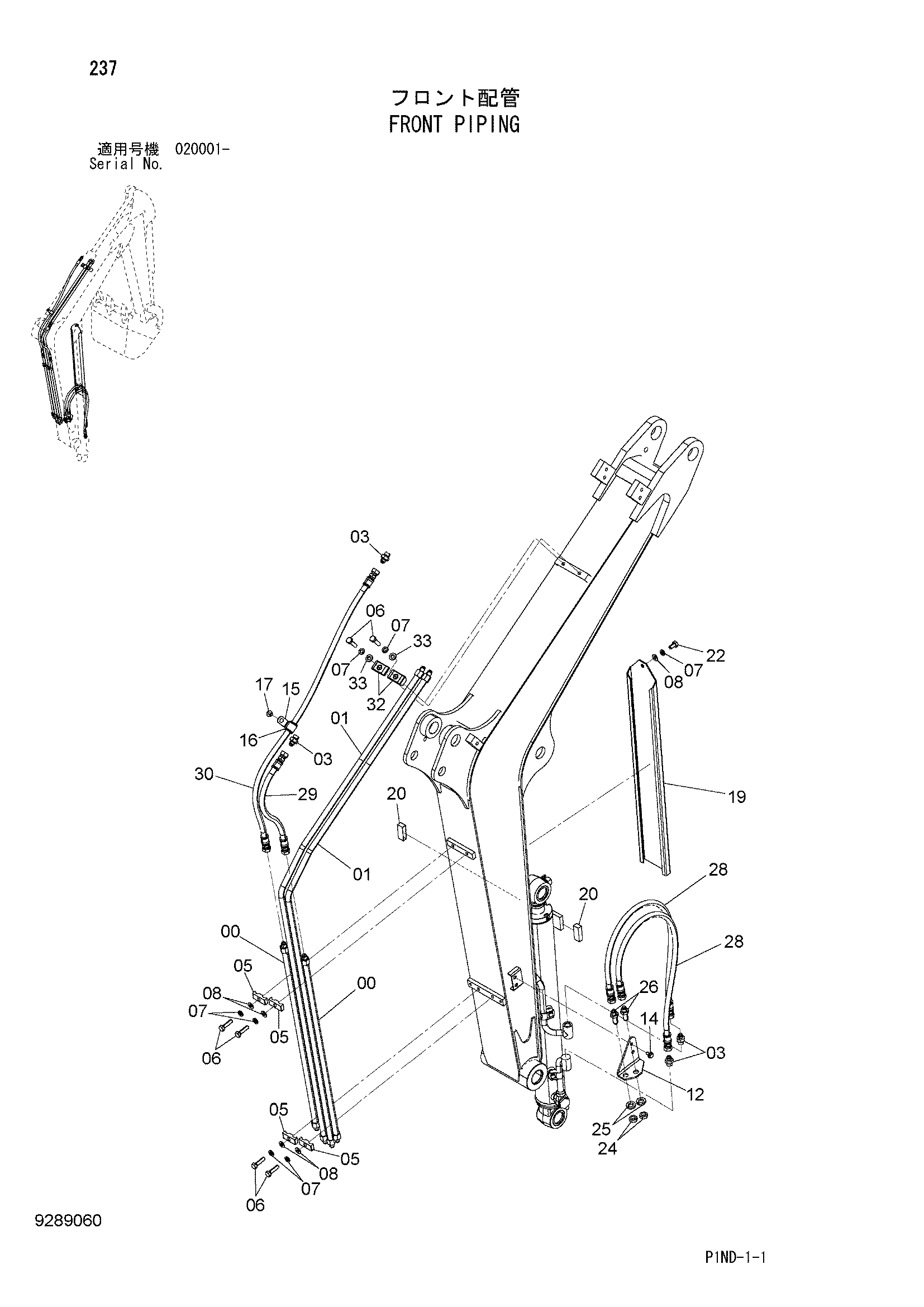

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX27U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761413 | Трубка | 2 |
| 01 | 8102267 | Трубка | 2 |
| 03 | A852133 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4633950 | Хомут трубки | 4 |
| 06 | J901040 | Болт | 6 |
| 07 | A590910 | Пружинная шайба | 7 |
| 08 | A590110 | Плоская шайба | 5 |
| 12 | 4623900 | Кронштейн | 1 |
| 14 | J260816 | Болт с шайбой | 2 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 4190277 | Зажим | 1 |
| 16 | 4374994 | Резиновая втулка | 1 |
| 17 | J260814 | Болт с шайбой | 1 |
| 17A | J900814 замена: J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 19 | 8092811 | Крышка | 1 |
| 20 | 4352044 | Резиновая прокладка | 2 |
| 22 | J901020 | Болт | 1 |
| 24 | 4202531 | Гайка | 2 |
| 25 | A590916 | Пружинная шайба | 2 |
| 26 | 4656269 | Адаптер | 2 |
| 28 | 4650703 | Шланг | 2 |
| 29 | 4650704 | Шланг | 1 |
| 30 | 4650705 | Шланг | 1 |
| 32 | 4190124 | Хомут трубки | 2 |
| 33 | J222010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
