Основной рама — HITACHI ZX27U-3

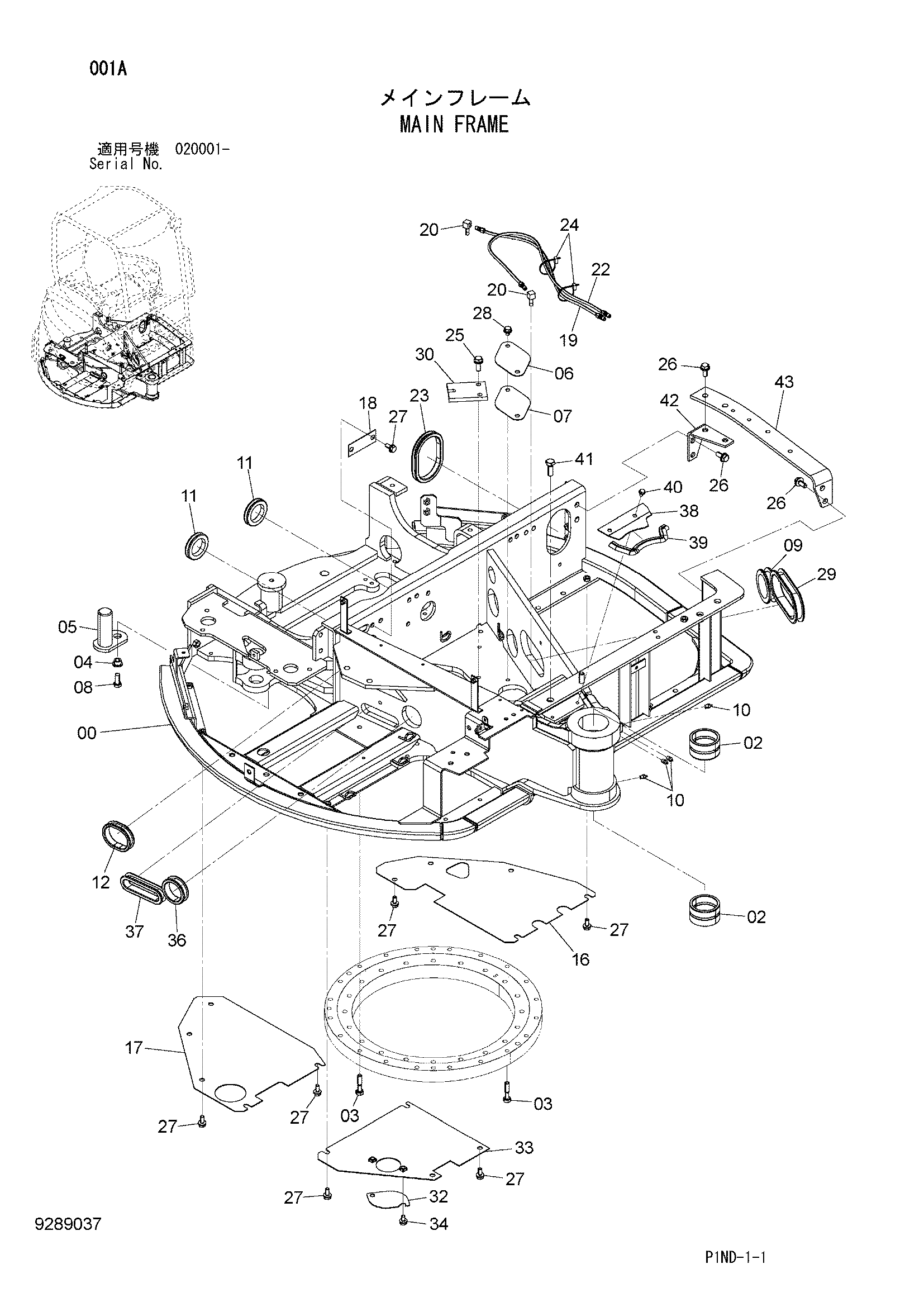

Заводская схема «Основной рама» для HITACHI ZX27U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5011853	Рама основной	1
02	4409122	Втулка	2
03	J921255	Болт	23
04	4339354	Втулка	1
05	9758090	Палец	1
06	4604209	Крышка	1
07	4161735	Манжета	1
08	J901230	Болт	1
09	4246927	Резиновая втулка	1
10	J75481	Пресс-маслёнка	4
11	4201928	Резиновая втулка	2
12	4349372	Резиновая втулка	1
16	2053008	Крышка	1
17	4609268	Крышка	1
18	4622453	Пластина	1
19	4485135	Нейлоновый шланг	1
20	4606713	Угловой штуцер	2
22	4603037	Нейлоновый шланг	1
23	4626998	Резиновая втулка	1
24	4055312	Ленточный зажим	2
25	J271235	Болт с шайбой	2
25A	J901235	Болт	1
25B	J222012	Шайба	1
26	J271230	Болт с шайбой	6
26A	J901230	Болт	1
26B	J222012	Шайба	1
27	J271025	Болт с шайбой	16
27A	J901025	Болт	1
27B	J222010	Шайба	1
28	J271016	Болт с шайбой	2
28A	J901016	Болт	1
28B	J222010	Шайба	1
29	4626997	Резиновая втулка	1
30	4643649	Ограничитель	1
32	4640766	Крышка	1
33	9764802	Крышка	1
34	J271020	Болт с шайбой	2
34A	J901020	Болт	1
34B	J222010	Шайба	1
36	4255530	Резиновая втулка	1
37	4633960	Резиновая втулка	1
38	3108753	Пластина	1
39	4332048	Резиновое уплотнение	1
40	J260816	Болт с шайбой	2
40A	J900816	Болт	1
40B	A590108	Плоская шайба	1
41	J901440	Болт	1
42	9762109	Кронштейн	1
43	4665905	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
