Навесное оборудование педаль детали (кабина)(левый боковой холизонтал тип) — HITACHI ZX27U-3

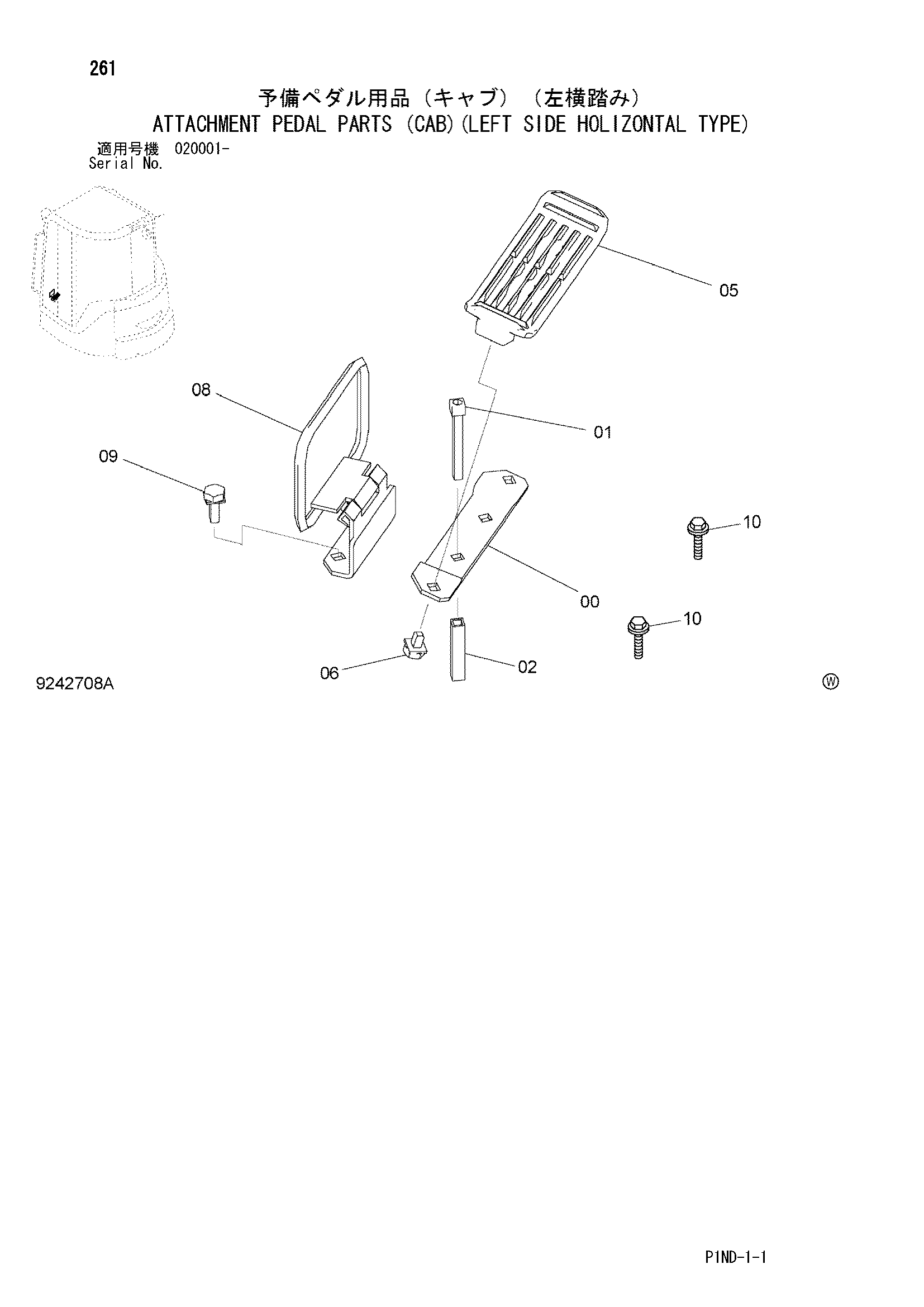

Заводская схема «Навесное оборудование педаль детали (кабина)(левый боковой холизонтал тип)» для HITACHI ZX27U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4611406 | Кронштейн | 1 |
| 01 | J780855 | Болт с внутренним шестигранником | 2 |
| 02 | 4617343 | Втулка | 2 |
| 05 | 4612247 | Педаль | 1 |
| 06 | J260812 | Болт с шайбой | 2 |
| 06A | J900812 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 8098458 | Крышка | 1 |
| 09 | J260820 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J260825 | Болт с шайбой | 2 |
| 10A | J900825 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
