Основной рама — HITACHI ZX27U-2

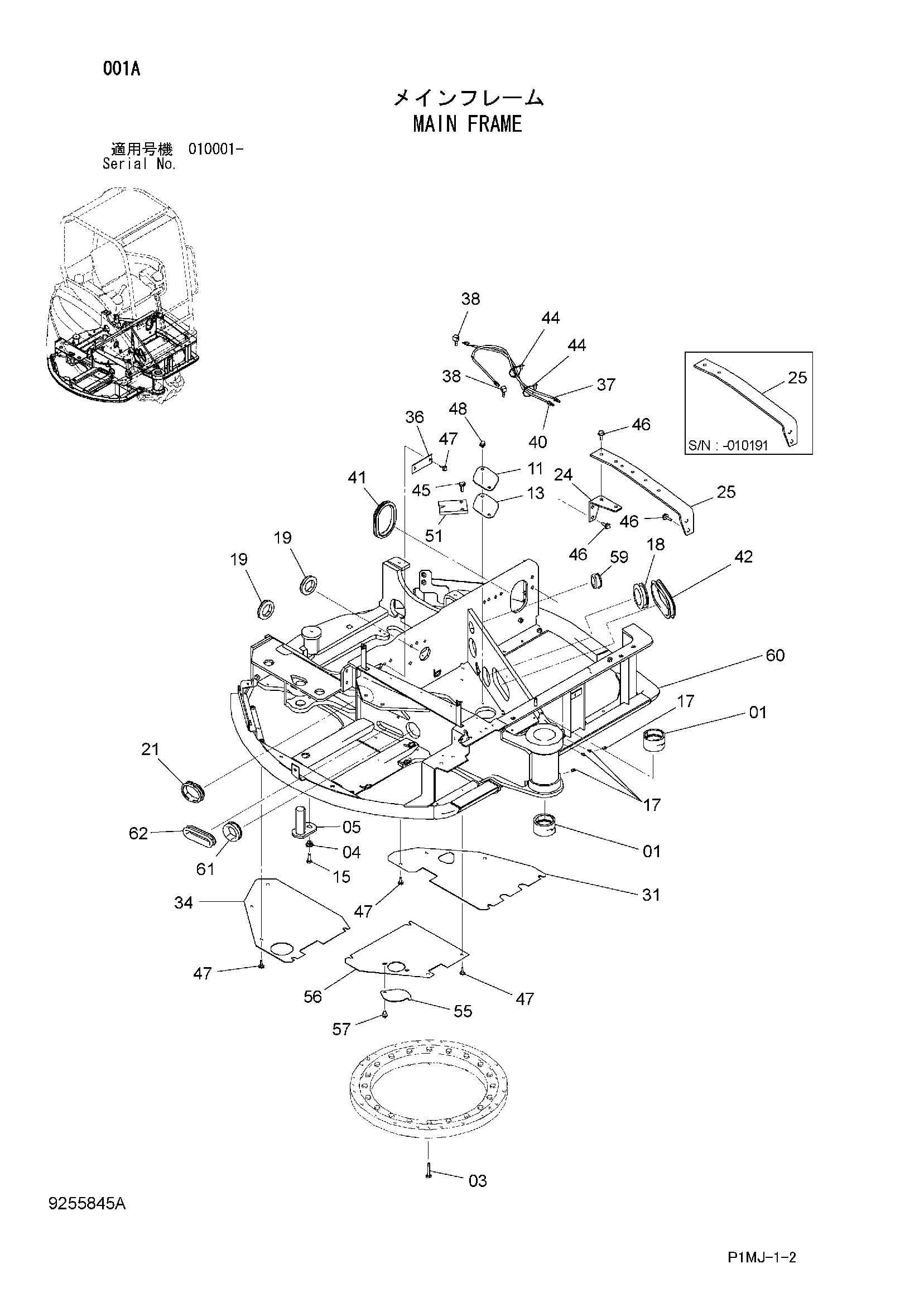

Заводская схема «Основной рама» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4409122 | Втулка | 2 |
| 03 | J921255 | Болт | 23 |
| 04 | 4339354 | Втулка | 1 |
| 05 | 9758090 | Палец | 1 |
| 11 | 4604209 | Крышка | 1 |
| 13 | 4161735 | Манжета | 1 |
| 15 | J901230 | Болт | 1 |
| 17 | J75481 | Пресс-маслёнка | 4 |
| 18 | 4226533 | Резиновая втулка | 1 |
| 18 | 4246927 | Резиновая втулка | 1 |
| 19 | 4201928 | Резиновая втулка | 2 |
| 21 | 4349372 | Резиновая втулка | 1 |
| 24 | 9762109 | Кронштейн | 1 |
| 25 | 4606145 замена: 4665905 | Пластина | 1 |
| 25 | 4665905 | Пластина | 1 |
| 31 | 2053008 | Крышка | 1 |
| 34 | 4609268 | Крышка | 1 |
| 36 | 4622453 | Пластина | 1 |
| 37 | 4485135 | Нейлоновый шланг | 1 |
| 38 | 4606713 | Угловой штуцер | 2 |
| 40 | 4603037 | Нейлоновый шланг | 1 |
| 41 | 4626998 | Резиновая втулка | 1 |
| 42 | 4643648 | Резиновая втулка | 1 |
| 42 | 4626997 | Резиновая втулка | 1 |
| 44 | 4055312 | Ленточный зажим | 2 |
| 45 | J271235 | Болт с шайбой | 2 |
| 45A | J901235 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | J271230 | Болт с шайбой | 6 |
| 46A | J901230 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | J271025 | Болт с шайбой | 16 |
| 47A | J901025 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | J271016 | Болт с шайбой | 2 |
| 48A | J901016 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 51 | 4643649 | Ограничитель | 1 |
| 55 | 4640766 | Крышка | 1 |
| 56 | 9764802 | Крышка | 1 |
| 57 | J271020 | Болт с шайбой | 2 |
| 57A | J901020 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 59 | 4200176 | Резиновая втулка | 1 |
| 60 | 5010367 замена: 5010859 | Рама основной | 1 |
| 60 | 5010859 | Рама основной | 1 |
| 61 | 4255530 | Резиновая втулка | 1 |
| 62 | 4633960 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
