Основные гидролинии (2) — HITACHI ZX27U-2

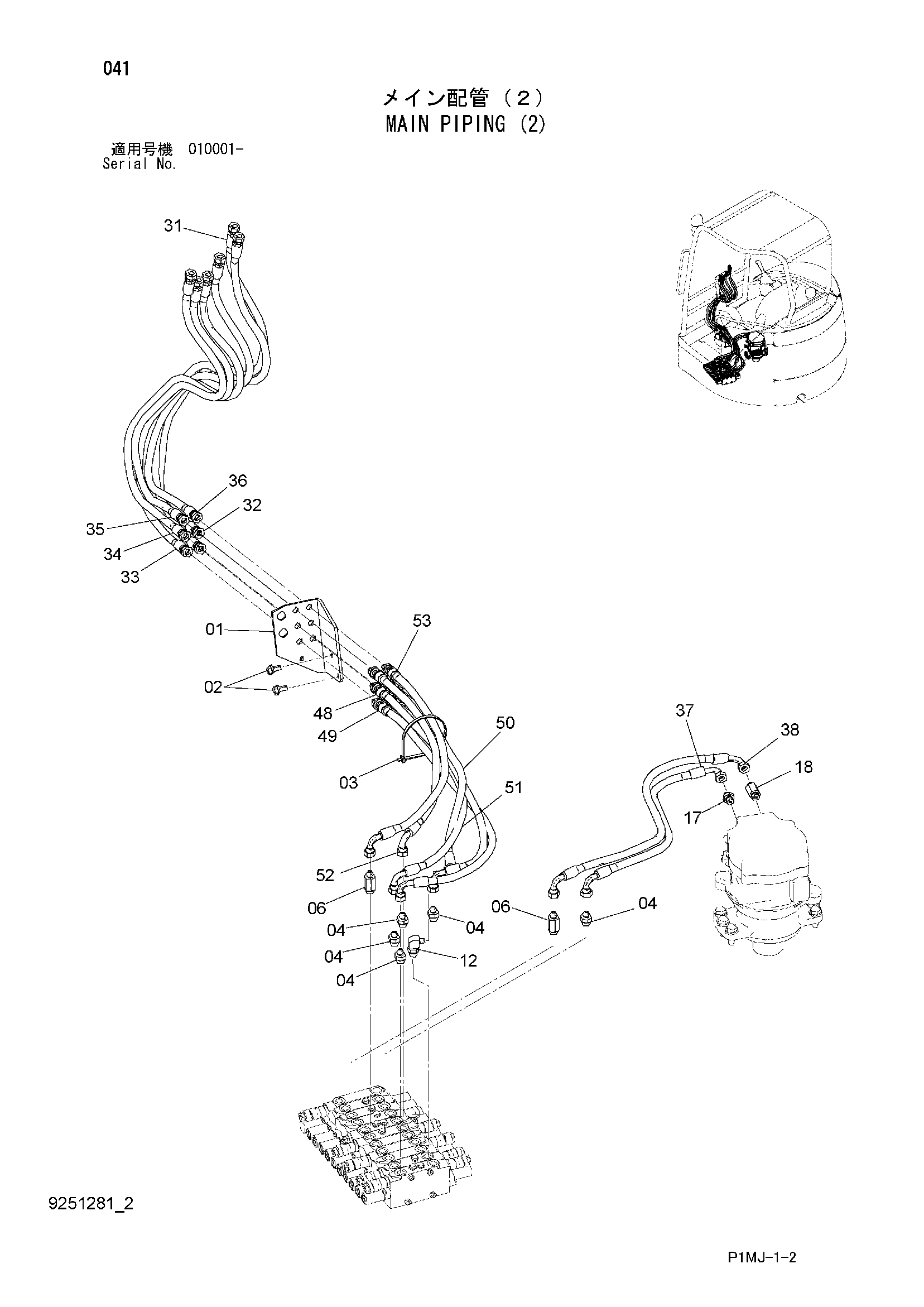

Заводская схема «Основные гидролинии (2)» для HITACHI ZX27U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4650374 | Кронштейн | 1 |
| 01 | 4659542 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4323613 | Ленточный зажим | 1 |
| 04 | A852133 | Адаптер | 5 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4276965 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852333 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4276965 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4649690 | Шланг (1, F6) | 1 |
| 32 | 4649691 | Шланг (2, F5) | 1 |
| 33 | 4627192 | Шланг (4, F3) | 1 |
| 34 | 4627193 | Шланг (5, F2) | 1 |
| 35 | 4627194 | Шланг (6, F1) | 1 |
| 36 | 4627195 | Шланг (3, F4) | 1 |
| 37 | 4627196 | Шланг (A8) | 1 |
| 38 | 4627197 | Шланг (B8) | 1 |
| 48 | 4649684 | Шланг (5, A1) | 1 |
| 49 | 4649685 | Шланг (4, B1) | 1 |
| 50 | 4649686 | Шланг (2, A2) | 1 |
| 51 | 4649687 | Шланг (1, B2) | 1 |
| 52 | 4649688 | Шланг (6, A5) | 1 |
| 53 | 4649689 | Шланг (3, B5) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
